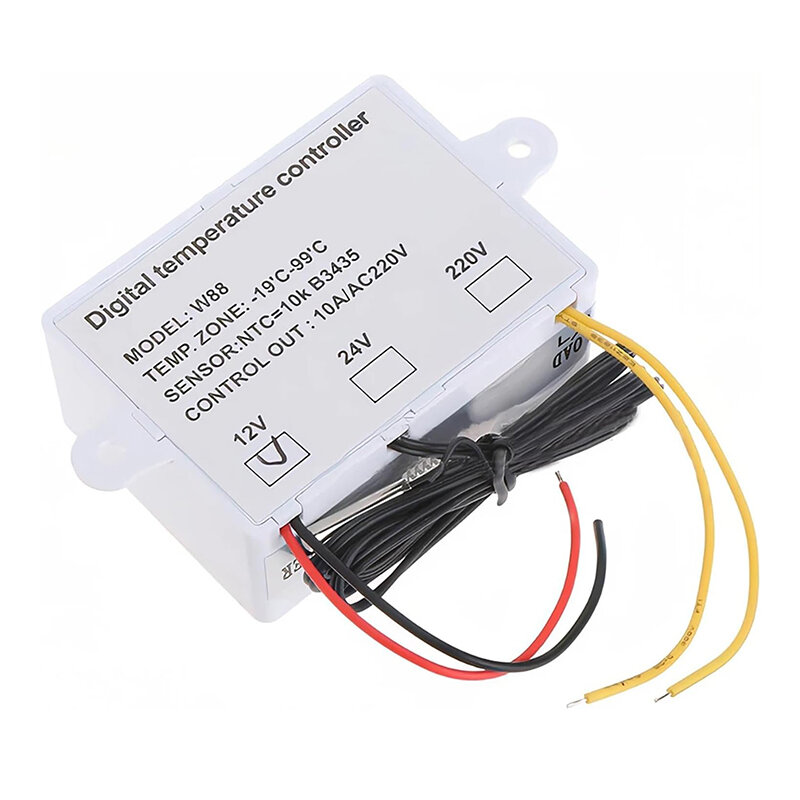

XH-W1411 W88 DC12V 10A Röle Çıkışlı Dijital Termostat

XH-W1411 W88 DC12V 10A Röle Çıkışlı Dijital Termostat, Akıllı ev projelerinde, kuluçkalarda, soğutma ve ısıtma sistemlerinde kullanabileceğiniz dijital termostat modülüdür. Üzerindeki tuşlar yardımıyla kolaylıkla kontrol edilmektedir.

Özellikler

Besleme Voltajı: 12VDC
Nominal Akım: 10A
Sıcaklık Ölçüm Aralığı: -55 ~ 120°C
Hata Payı: ± 0.3°C
Sıcaklık Kontrol Aralığı: -19 ~ 99°C
Doğruluk: 1°C
Prob: NTC10K
Prob Uzunluğu: 1m
Panel Boyutu: 90x60mm

Çalışma Modları

1- Termostat Modu

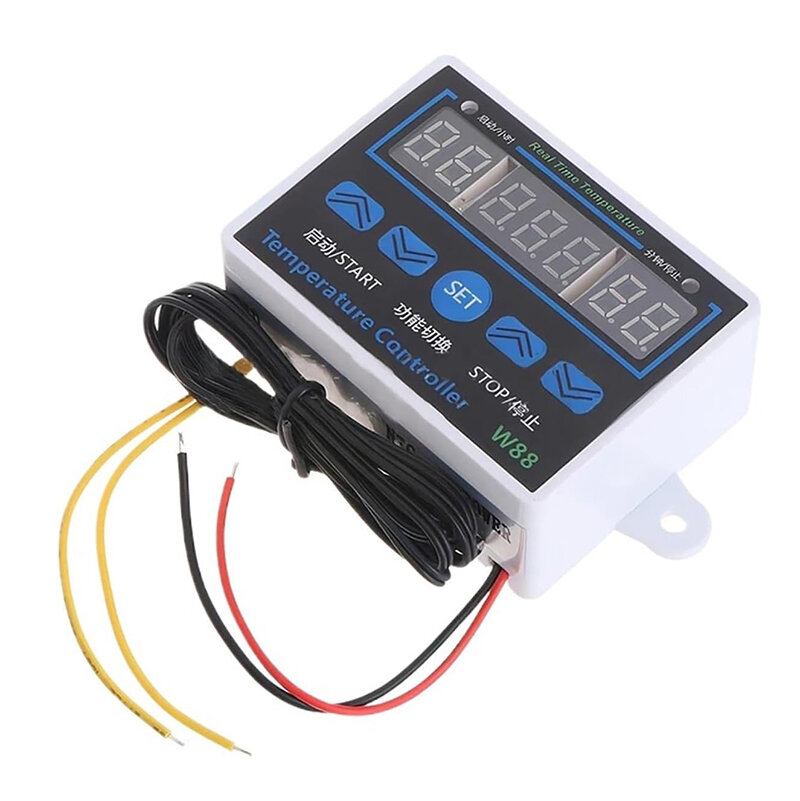

Sol gösterge başlangıç sıcaklığını gösterir. Sağ gösterge durma sıcaklığını gösterir. Orta gösterge anlık ölçülen sıcaklığı gösterir. Sol gösterge ve sağ gösterge altında bulunan butonlar ile sıcaklık ayarları yapılmaktadır.

Isıtıcı Modu: Sol gösterge ayar değeri, sağ gösterge ayarından daha düşük olduğunda cihaz ısıtıcı modda çalışır.

Soğutucu Modu: Sağ gösterge ayarı sol göstergeden büyük ise cihaz soğutucu modda çalışır.

İndikatör: Kırmızı sol led yanıyorsa röle aktif olmuş ve cihaz ısıtma yada soğutma işlemini yapıyor demektir. Sağ yeşil led yanıyorsa cihaz röle çıkışı kapalıdır. Yani o an için ısıtma veya soğutma işlemi yapılmadığı anlaşılır.

Reset: Fabrika ayarlarına geri döndürmek için; Ürün enerjisi kesilir. Sağ taraftaki yukarı ve aşağı tuşlarına birlikte basılır, cihaza enerji verilir. Bir süre sonra uyarı sesi ile birlikte ürün ayarları sıfırlanmış olarak çalışmaya başlar.

Kalibre: Sıcaklık ölçmesinde hata olduğunu düşünüyorsanız kalibre edebilirsiniz. Enerji kapalı iken Set tuşuna basıp enerji açın. Bu ekranda +10 ile -10 derece arasında bir değer ayarlayabilirsiniz. 1 derece fazla ölçme yaptığını düşünüyorsanız burada -1 olarak değer girilir. Daha sonra set tuşuna uzun basılır. bıraktığınzıda cihaz normal çalışma ekranına dönecektir. Ve girdiğiniz değere göre sıcaklık farklı gösterilecek ve buna göre termostat işlemlerini yapacaktır.

2- Zamanlayıcı Modu

Ürün üzerinde bulunan set tuşuna basıldığında sırayla F1 F2 ve F3 çalışma modlarına girer. Bu modlarda zamana bağlı olarak rölenin açılıp kapalı kalma süreleri ayarlanabilmektedir.

Zamanlayıcı olarak çalışırken ürün kapatılmak istenirse Set tuşuna uzun basılır. 3 sn sonra ürün kapanır. Tekrar set tuşuna basılırsa ürün çalışmaya başlar.

F1 Zamanlayıcı Fonksiyonu. Ürün F1 çalışma fonksiyonunda dakika olarak 2 değişkenli bir zamanlayıcı röle olarak çalışmaktadır.

Sol kısımdaki sayı değeri dakika olarak röle çıkışının kapalı kalma zamanını ayarlamanızı sağlar.
Sağ kısımdaki sayı değeri dakika olarak röle çıkışının açık kalma zamanını ayarlamanızı sağlar.

F2 Zamanlayıcı Fonksiyonu. Ürün F2 çalışma fonksiyonunda 2 değişkenli bir zamanlayıcı röle olarak çalışmaktadır.

Sol kısımdaki sayı değeri saat olarak röle çıkışının açık kalma zamanını ayarlamanızı sağlar.
Sağ kısımdaki sayı değeri dakika olarak röle çıkışının kapalı kalma zamanını ayarlamanızı sağlar.

F3 Zamanlayıcı Fonksiyonu. Ürün F3 çalışma fonksiyonunda 2 değişkenli bir zamanlayıcı röle olarak çalışmaktadır.
