1.3'' 128x64 Oled LCD Ekran (B)

1.3'' 128x64 Oled LCD Ekran (B)

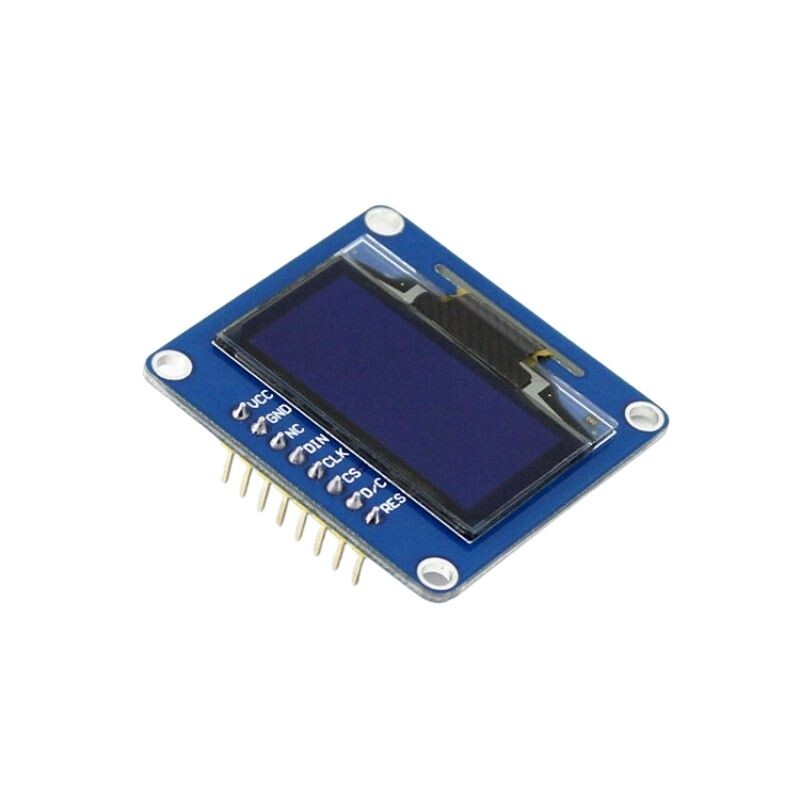

1.3'' 128x64 Oled LCD Ekran (B), 1.3" büyüklüğündeki bu grafik OLED ekranı Arduino ve diğer mikrokontrolcü projelerinizde kullanabilirsiniz. OLED teknoloji kullanması sayesinde arka ışığa gerek duymadan yüksek kontrastlı görüntüler elde edebilirsiniz.

Kullanım Kılavuzu

Özellikler

• SKU: 10451
• Çip: SH1106

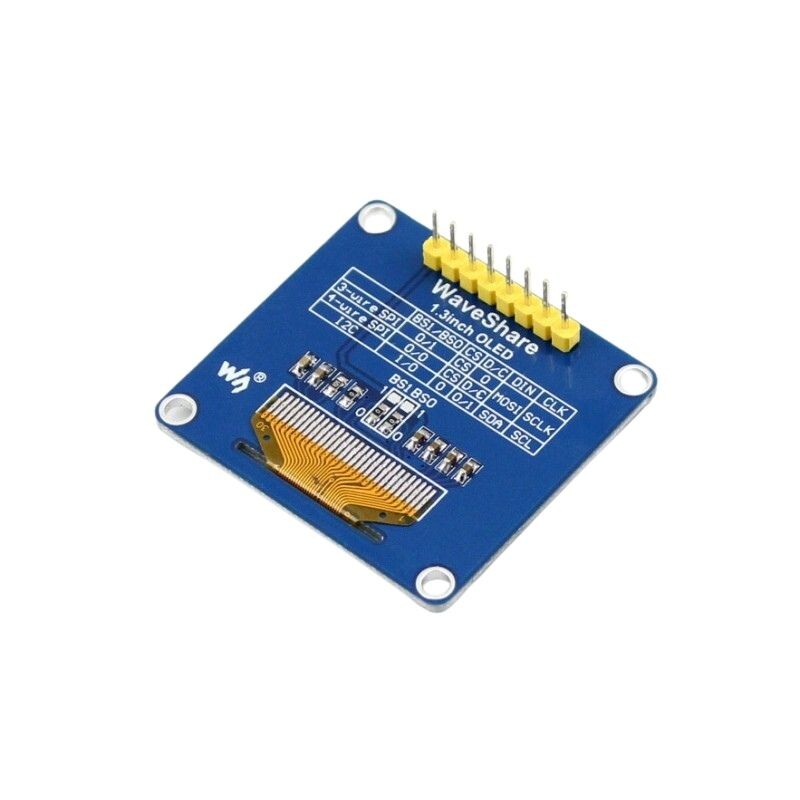

• Arayüz: 3-wire SPI, 4-wire SPI, I2C
• Çözünürlük: 128x64
• Ekran Boyutu: 1.3"
• Renk: Mavi
• Görünür Açı: >160°
• Çalışma Voltajı: 3.3 / 5VDC

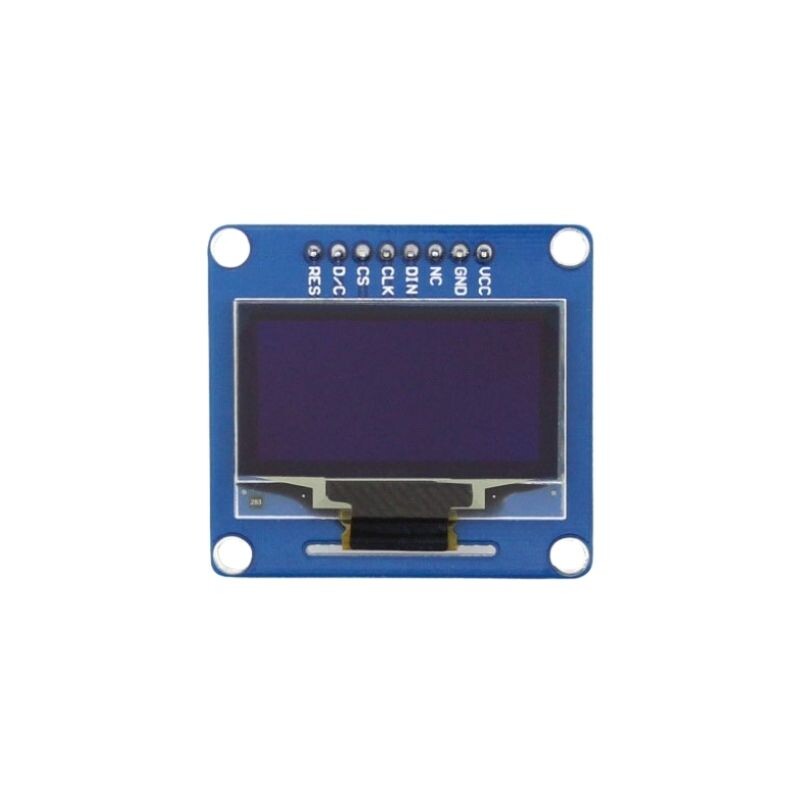

Pinout

• VCC: Güç pozitif (3,3~5V güç girişi)
• GND: Toprak
• NC: NC
• DIN Veri girişi
• CLK: Saat sinyali girişi
• CS: Çip seçimi, düşük aktif
• D/C: Komut sinyali, komut için düşük seviye, veri için yüksek seviye
• RES: Sıfırlama sinyali, düşük aktif
