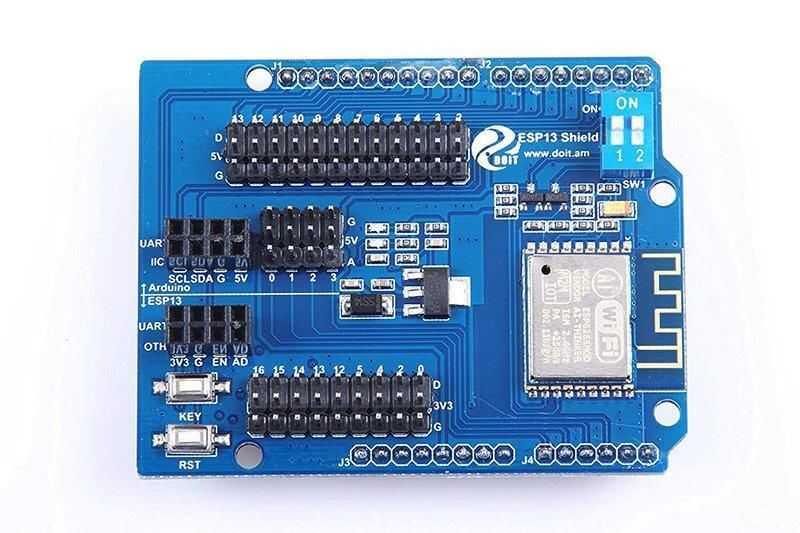

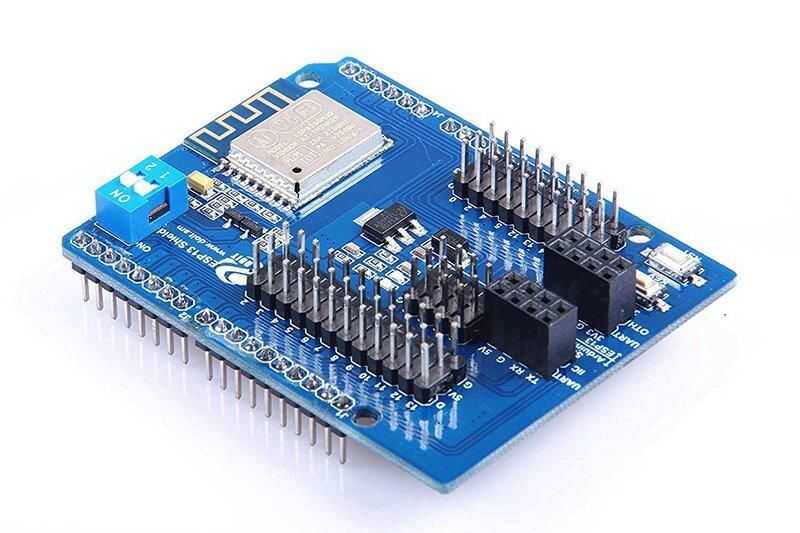

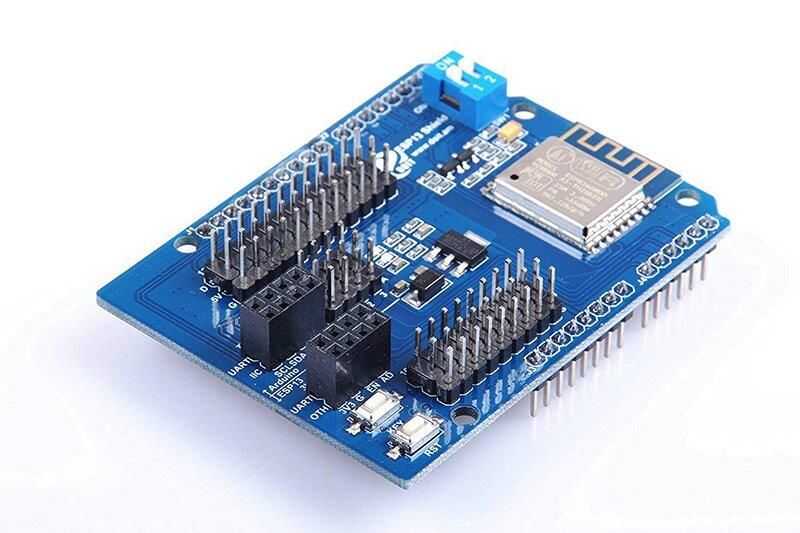

Arduino ESP-13 Wifi Shield ESP8266

ESP8266'ya tabanlı tasarlanmıştır, Arduino UNO / Mega2560 ile uyumludur. WiFi modülü, metal kalkanı olan ESP-12E olan güçlü anti-parazit özelliği olan endüstriyel sınıf cips ESP8266'dır. 3.3V (Esp8266) ve 5V (Arduino) ile uğraşmak için bir voltaj dönüştürücü çip kullanılır; İkili DIP anahtarları seri portlar için kullanılır, böylece bu modül tek başına bir Arduino Uno genişletme kartı olarak kullanılabilir ve ayrıca ESP8266 genişletme kartı olarak da kullanılabilir. Seri veriler, WiFi cihazına şeffaf bir şekilde taşınır ve bunun tersi de geçerlidir. Arduino programının herhangi bir konfigürasyona ihtiyacı yoktur. WebServer, WiFi parametrelerini ve seri port parametrelerini yapılandırmak için geliştirilmiştir. Modül kalkanı bağımsız bir ESP8266 geliştirme kartı olarak kullanılabilir. Örneğin, resmi AT komutları üretici yazılımını indirirken, NodeMCU açık kaynaklı donanım yazılımı kullanılabilir. Ayrıca Arduino Uno için bağımsız genişletme kartı olarak da kullanılabilir

Teknik Özellikler

802.11 b / g / n kablosuz standartları
STA / AP modları desteği
TCP / IP protokol yığını, Bir soket
Standart TCP / UDP Sunucusu ve İstemcisini destekler
Seri port baud hızı yapılandırmasını destekler: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
Seri veri bitlerini destekler: 5/6/7/8 bit
Seri pariteyi destekler: yok
Seri durdurma bitlerini destekler: 1/2 bit
Arduino UNO, Mega ile pin uyumlu
Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13
ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / TR / * UART TX / UART RX
ANAHTAR düğmesi: mod yapılandırma
Çift Bağlantı Noktalı DIP anahtarları: Arduino ve ESP8266'yı değiştirme
WiFi çalışma akımı: sürekli iletim işlemi: ≈70mA (200mA MAX), boş mod: <200uA
Seri WiFi iletim hızı: 110-460800bps
Sıcaklık: -40 derece ~ + 125 derece
