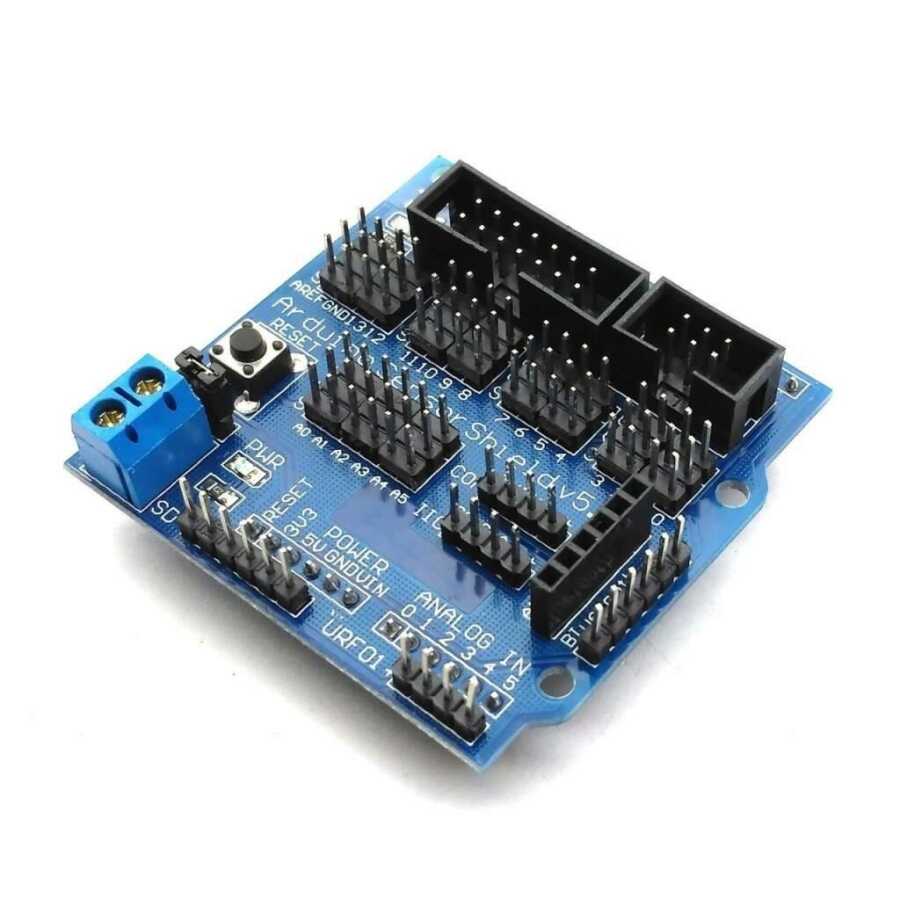

Arduino Sensör Shield

Arduino'nuza takılması kolay, jumper kabloları kullanarak bir dizi sensör bağlamanızı sağlayan düşük maliyetli bir karttır. Başlıca rolü, servo motorlarımız gibi harici cihazları takmayı kolaylaştırmak için bu başlık pimlerini sağlamaktır.

Sıcaklık sensörü gibi bu genişletme kartını kullanarak normal analog sensörlere kolayca bağlanabilirsiniz. 3 yollu erkek pinler servo motorları bağlamanıza izin verir. Her şey tak ve çalıştır ve Arduino UNO ile uyumlu olacak şekilde tasarlanmıştır. Yapmanız gereken tek şey sensördeki verileri okumak. Servoları arduino'da programlayarak çalıştırmak için PWM çıkışı verir.

Bu sürüm harici bir güç konektörü sağlar, böylece Arduino mikrodenetleyicisine aşırı yüklendiniz mi diye için endişelenmenize gerek kalmaz. Güç girişinin yanındaki pin konektörünü çıkarırsanız, harici olarak güç verebilirsiniz. 5V'den daha fazla güç vermemelisiniz yoksa altındaki arduinoya zarar verebilirsiniz.

Teknik Özellikler

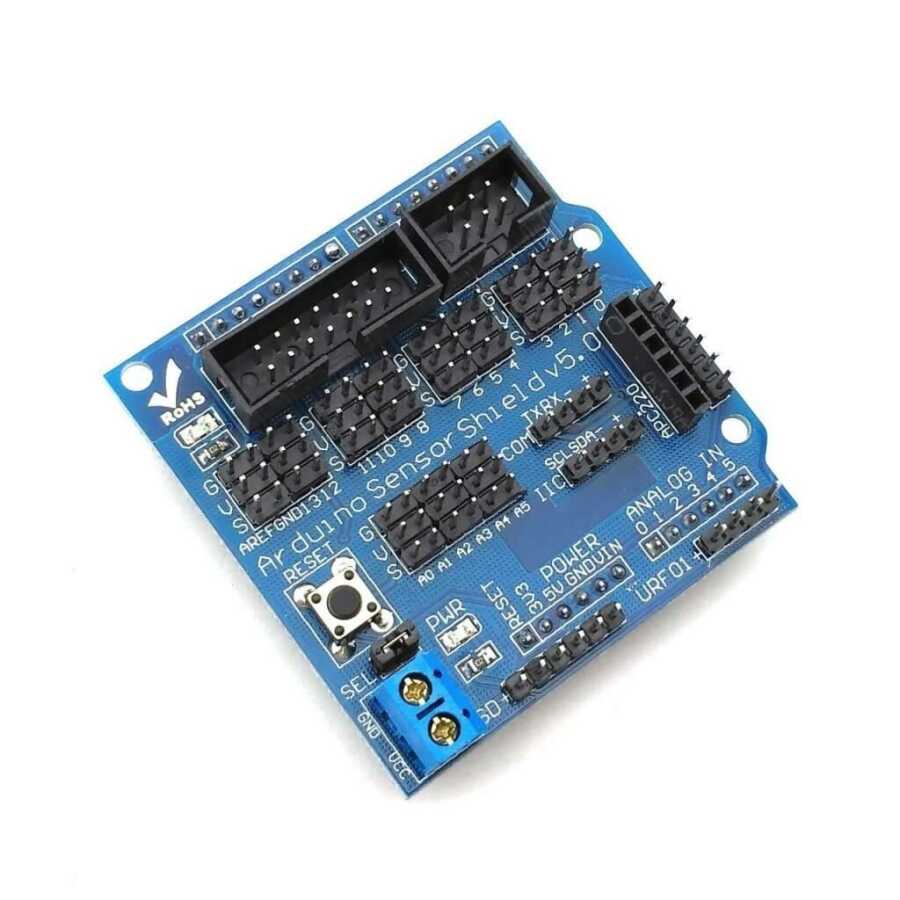

Arduino Sensor Shield V5.0, sensörler, servolar, röleler, düğmeler, potansiyometreler ve daha fazlası gibi çeşitli modüllere tak ve çalıştır bağlantısı sağlar
Arduino UNO ve Mega Boardlar için uygundur
IIC arayüzü
Bluetooth modülü iletişim arayüzü
SD kart modülü iletişim arayüzü
APC220 kablosuz RF modülü iletişim arayüzü
RB URF v1.1 ultrasonik sensör arayüzü
128 x 64 LCD paralel arayüz
32 servo kontrol arayüzü

Arduino Uno Sensör ve Genişletme Shield

Arduino Sensör Shield

Teknik Özellikler

Arduino Sensor Shield Diyagramı
