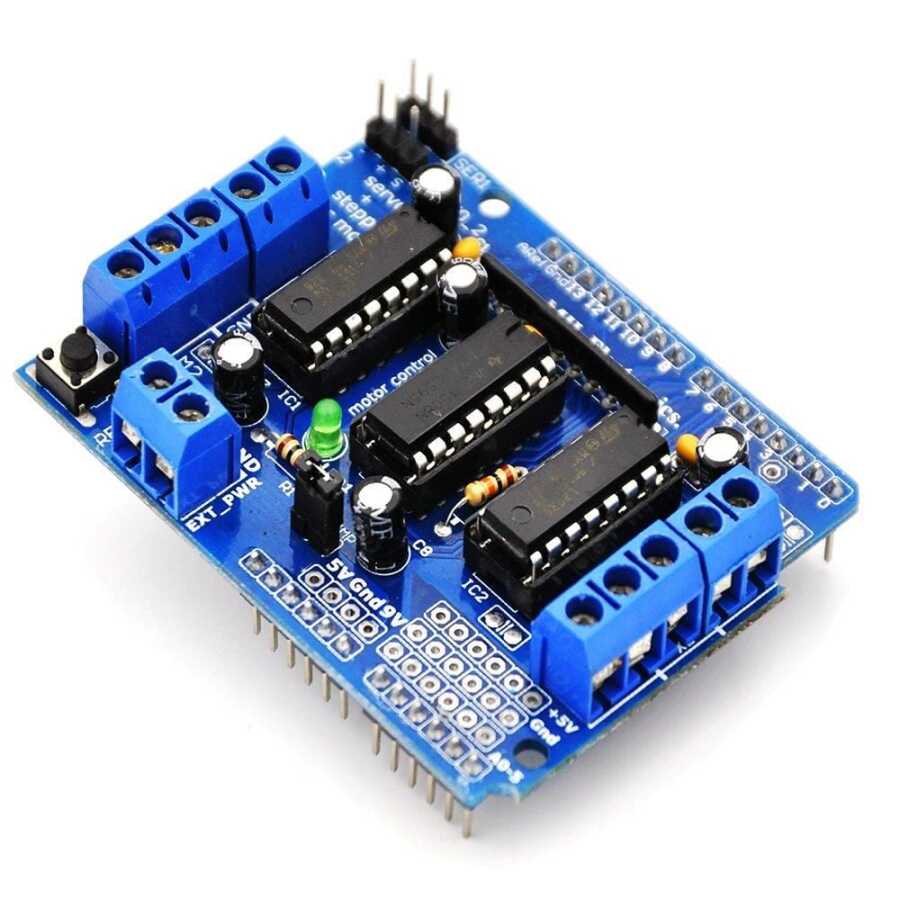

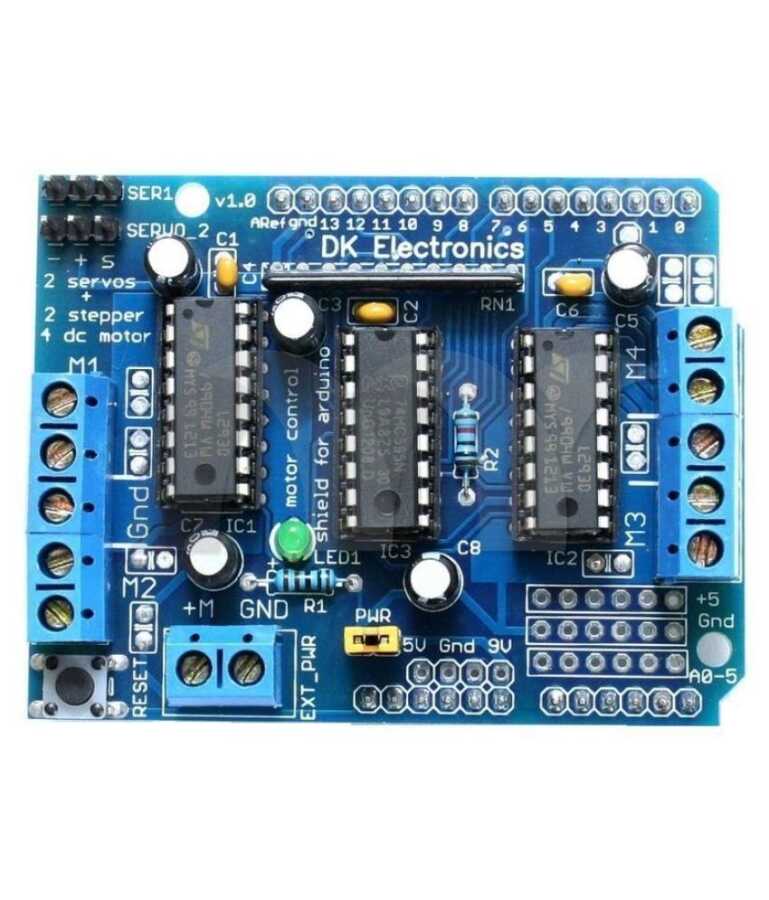

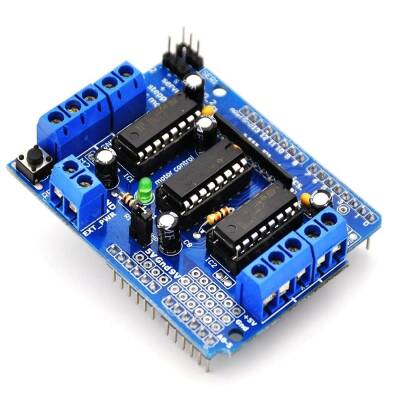

L293D Arduino Motor Sürücü Shield

Bireysel 8-bit hız seçimine sahip 4'e kadar çift yönlü DC motoru veya tek bobinli, çift bobinli, birleştirilmiş veya mikro kademeli 2 kademeli motoru (tek kutuplu veya bipolar) kontrol edebilen Arduino kartları için bir Motor sürücü shield. Arduino'nun yüksek çözünürlüklü özel zamanlayıcısına bağlı 5V 'hobi' servoları için 2 bağlantı - titreşim yok!

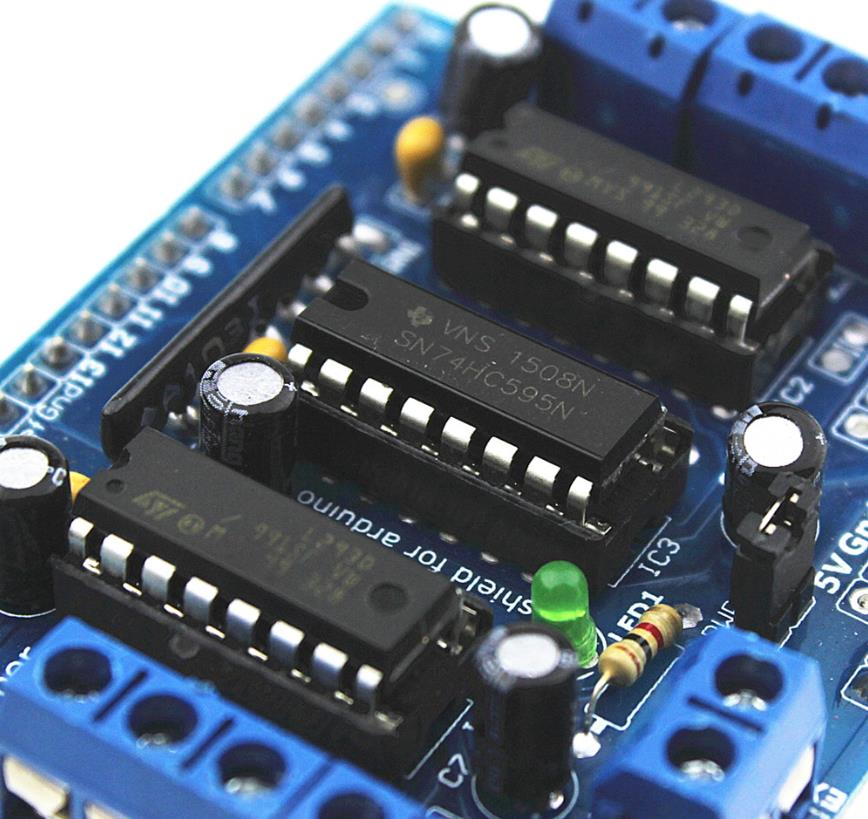

Kartta iki L293D motor sürücüsü ve bir 74HC595 var. 74HC595 Arduino'nun 3 pimini, motor sürücülerinin yönünü kontrol etmek için 8 pime çıkarır. L293D'nin çıkış özelliği doğrudan Arduino'nun PWM çıkışlarına bağlanır.

Teknik Özellikler

Tamamen Montajlı olarak verilir
Yüksek çözünürlüklü özel zamanlayıcıya bağlı 2x 5V Servo çıkışlar
4 DC motor veya 2 step motor veya 2 Servo kullanabilir
Bireysel 8 bit hız seçimine sahip 4 çift yönlü DC motor
Tek bobinli, çift bobinli veya ara basamaklı kademeli 2 adede kadar step motor (tek kutuplu veya iki kutuplu).
4 H-Köprü: köprü başına 0.6A (1.2A pik akım) ile termal koruma sağlar, motorları 4.5V ile 36V DC arasında çalıştırabilir
Restart tuşu
Mega, Diecimila, Duemilanove, UNO ile uyumlu

Güç kaynağı

Motorların gücü, Arduino panelleri DC Jack'ten (normalde 9V) veya 2 pinli EXT-PWR terminal bloğundan sağlanabilir. EXT_PWR terminal bloğundan güç sağlıyorsanız, PWR atlama jumperını çıkarmanız gerekir, aksi halde shielda ve Arduino kartına zarar verebilirsiniz.

L293D Datasheet

Kart Şematiği

Arduino Kütüphanesi
