BL-USBMach3-200 5-Eksen 100KHz USB CNC Kontrol Kartı V3

BL-USBMach3-200 5-Eksen 100KHz USB CNC Kontrol Kartı V3

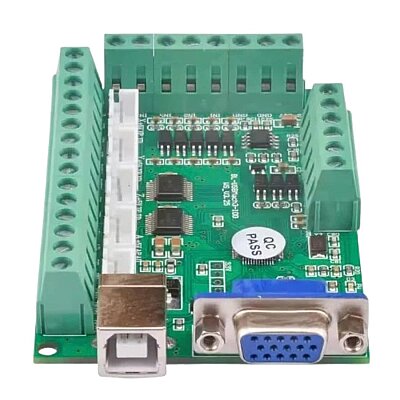

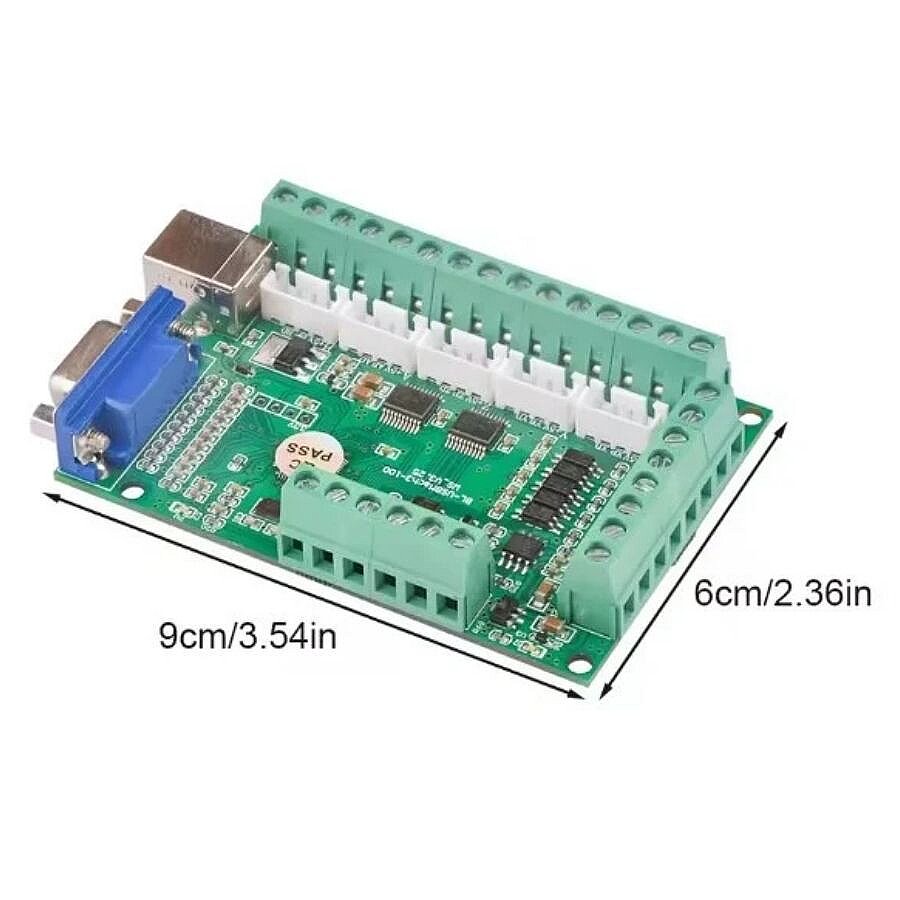

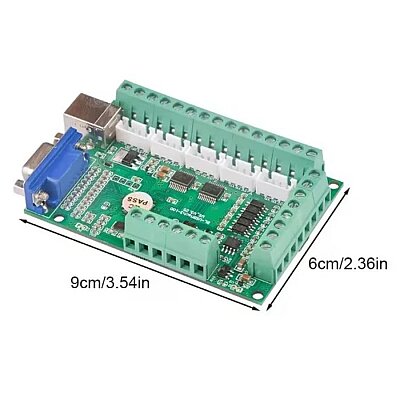

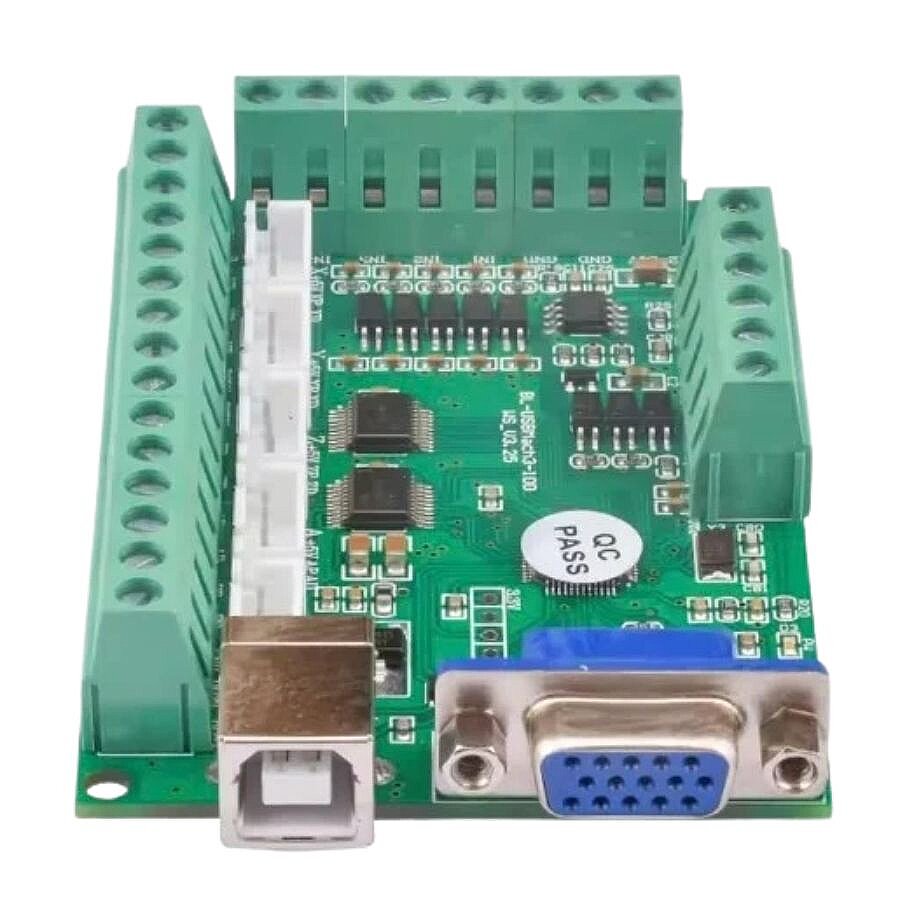

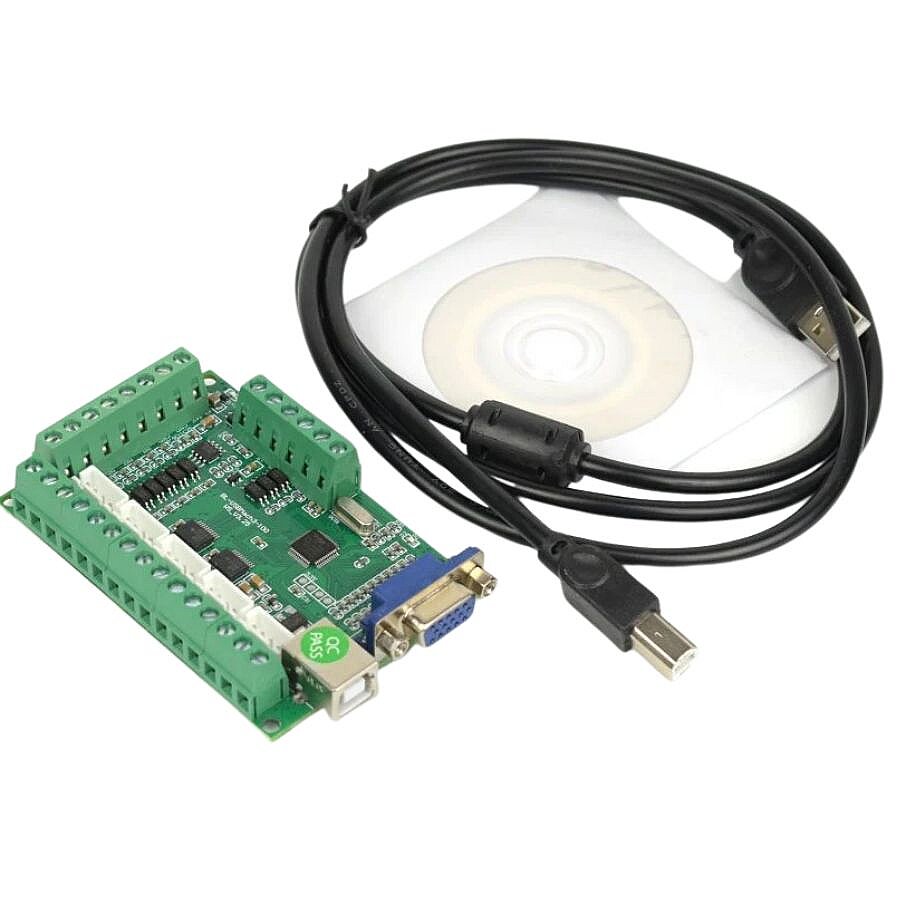

BL-USBMach3-200 5-Eksen 100KHz USB CNC Kontrol Kartı V3, Mach3 yazılımı üzerinden step motor veya uygun servo sürücülerini kontrol etmek için geliştirilmiş USB tabanlı hareket kontrol kartıdır. Paralel port gerektirmeden bilgisayar ile CNC sistemi arasında USB bağlantısı kurarak X, Y, Z, A ve B olmak üzere 5 eksene kadar Step/Dir kontrolü sağlar.

Kart, her eksen için maksimum 100kHz step pulse frekansı destekler. Bu sayede step motor sürücüleri ve Step/Dir girişine sahip servo sürücülerle kullanılabilir. Motorlar doğrudan bu karta bağlanmaz; kart yalnızca hareket komutlarını üretir, motor akımını ise harici motor sürücüleri sağlar.

Plugin

Özellikler

• Harici Besleme: 12–24V DC
• Eksenler: X / Y / Z / A / B
• Motor Kontrol Sinyali: Step / Direction
• Maksimum Step Pulse Frekansı: 100kHz / eksen
• PC Bağlantısı: USB 2.0
• Kontrol Yazılımı: Mach3
• Mach3 Plugin Gereksinimi: Var
• Çıkış Akımı: Maksimum 500mA
• PWM Seviyesi: 5V
• Spindle Analog Hız Çıkışı: 0–10V
• İşletim Sistemi Desteği: Windows XP, Windows 7, Windows 8 ve Windows 10

Bağlantı
