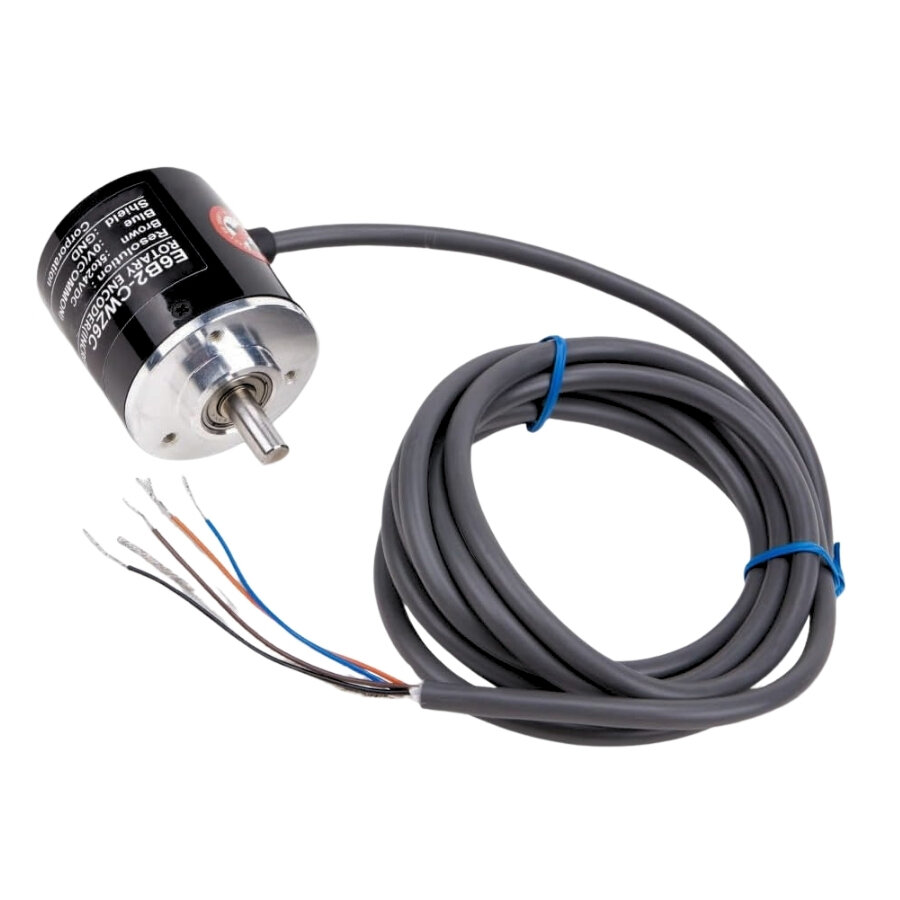

E6B2-CWZ6C 5-24V 600 Pulse Rotary Encoder

E6B2-CWZ6C 5-24V 600 Pulse Rotary Encoder

E6B2-CWZ6C 5-24V 600 Pulse Rotary Encoder, 40 mm çapa sahip endüstriyel sınıf bir artımlı döner enkoderdir. Bu model, yüksek çözünürlük seçenekleri, sağlam mekanik yapısı, geniş besleme voltaj aralığı ve kararlı çıkış sinyaliyle; servo sistemlerden CNC makinelerine, konveyörlerden otomasyon hatlarına kadar geniş bir uygulama alanında çözüm sunar. Özellikleri arasında A/B fazları plus Z (index) sinyali yer alır. Bu sayede hem yön hem pozisyon takibi yapılabilir.

Uygulama Alanları

• CNC makineleri, freze tezgâhları, torna makineleri pozisyon geri beslemesi
• Servo motor sistemlerinde enkoder geri bildirimleri
• Konveyör sistemlerinde hız ve pozisyon kontrolü
• Endüstriyel otomasyon hatlarında faz/alfa izleme ve dönüş takibi
• Robotik kollar, eksen kontrol sistemleri, yüksek performans gerektiren makineler

Teknik Özellikler

• Pulse: 600
• Besleme Voltajı: 5-24VDC
• Akım Tüketimi: 0.6W max. (80mA max.)
• Çıkış Fazları: A, B ve Z
• Çıkış Konfigürasyonu: NPN
• Maksimum Cevap Frekansı: 100kHz
• Başlangıç Torku: 0.98 mN-m max.
• Maksimum Hız: 6000 RPM
• İzolasyon Direnci: 20 Mohm
• Dielektrik Gücü: 5000VAC 50/60Hz
• Koruma Derecesi:  IP50

Bağlantı ve Boyut
