EGS002 SPWM Saf Sinüs Ekranlı İnvertör Modülü

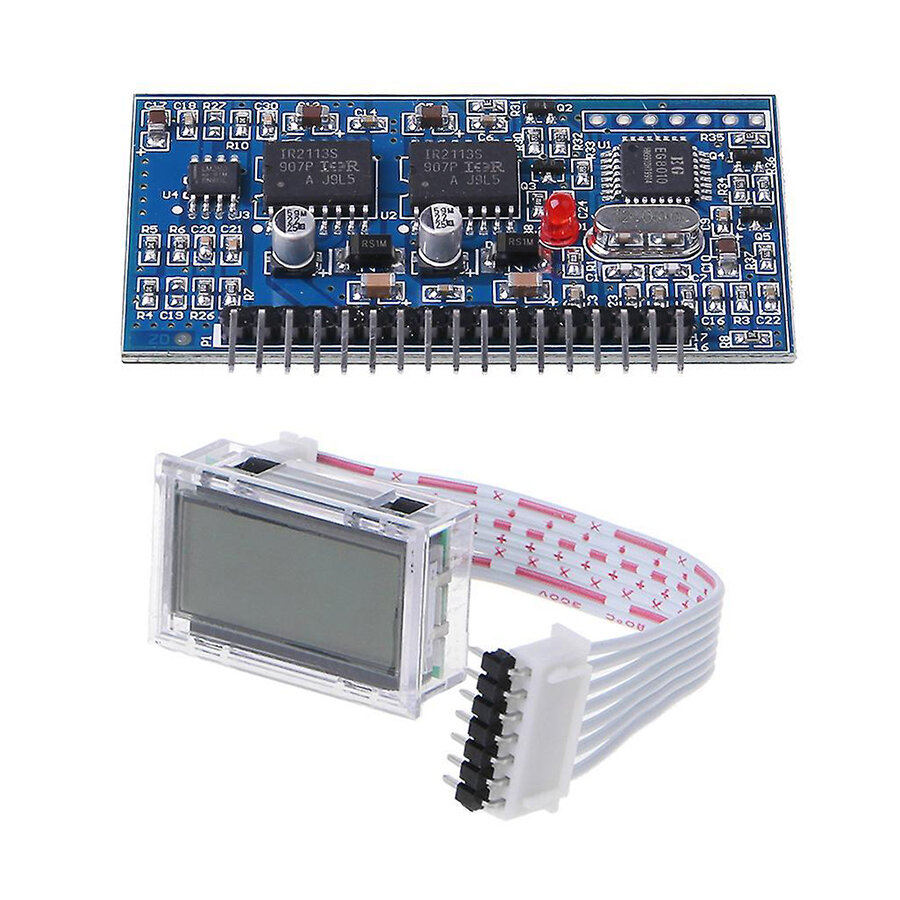

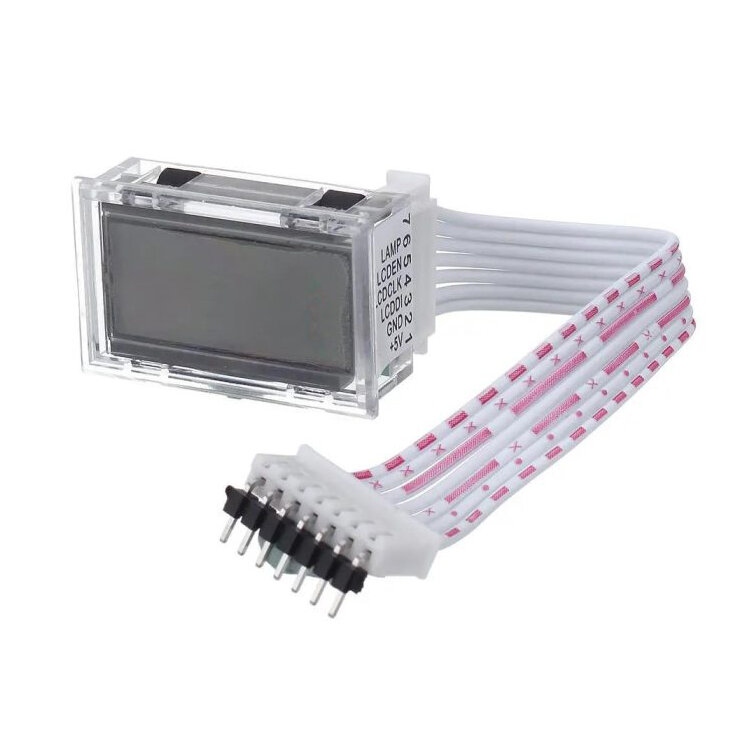

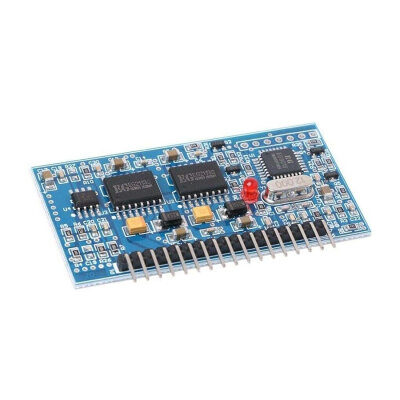

EGS002 SPWM Saf Sinüs Ekranlı İnvertör Modülü, tek fazlı saf sinüs dalgası invertörler için tasarlanmış bir kart ünitesidir. Kontrol çipi olarak tek fazlı saf sinüs dalgası invertöre özel bir çip olan EG8010 ve IR2110S sürücü çipini kullanır. EGS002, orijinal EGS001 arayüzünün geliştirilmiş bir versiyonudur ve orijinal devreye kilitleme fonksiyon ünitesi seviyesini ekleyerek kartın sıkışma önleme kapasitesini önemli ölçüde artırır. LCD ekran arayüzü ve kullanımı kolay ekran çipi de artırılmıştır.

EG8010, DC-DC-AC iki aşamalı güç dönüşüm mimarisi veya DC-AC tek aşamalı güç kaynağı trafo dönüşüm darbe mimarisi için ölü bant kontrolüne sahip, dijital, tamamen işlevsel, tam sinüs dalgası invertörüdür. 12 MHz kristal harici osilatör, yüksek doğruluk, bozulma ve harmonikler elde edebilir (50 Hz veya 60 Hz saf sinüs dalgası invertör ASIC). Çip, CMOS teknolojisi, SPWM sinüs entegreli dahili jeneratör, ölü zaman kontrol devresi, genlik çarpan faktörü, yumuşak başlatma devresi, koruma devresi, RS232 seri haberleşme arayüzü ve seri 12832 LCD sürücü modülü ve diğer fonksiyonları kullanır.

Uygulama Alanları

Güneş Enerjisi Sistemleri: Güneş panellerinden gelen DC gücünü, ev veya endüstriyel kullanım için AC gücüne dönüştürür.
Kesintisiz Güç Kaynakları (UPS): Kritik cihazlar ve sistemler için istikrarlı güç yedeklemesi sağlar.
Yenilenebilir Enerji Projeleri: Rüzgar, hidro ve verimli güç dönüşümü gerektiren diğer yenilenebilir enerji sistemleri için idealdir.
Şebeke Dışı Güç Sistemleri: Uzak yerlerde güvenilir AC gücü sağlamak için şebeke dışı kurulumlarda kullanılır.
DIY Güç Projeleri: Özel güç çözümleri ve invertör tasarımları üzerinde çalışan amatörler ve mühendisler için mükemmeldir.
