PWM Sinyal Jeneratörü Modülü
3.3V ile 30V arasında bir voltaj değerinde, 1 Hz'den 150KHz'e kadar olan PWM darbeleri üretmenizi sağlayan modül. Bu modülü motor kontrolü, pwm sinyal üretimi, pwm sinyal lambası veya hız kontrolü vb. işlemlerde kullanabilirsiniz.
Teknik Özellikler:

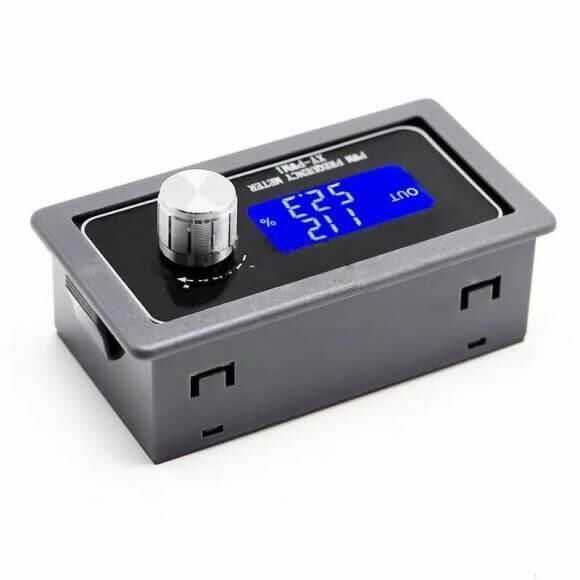

- Frekans ve görev döngüsünü gösteren LCD ekran

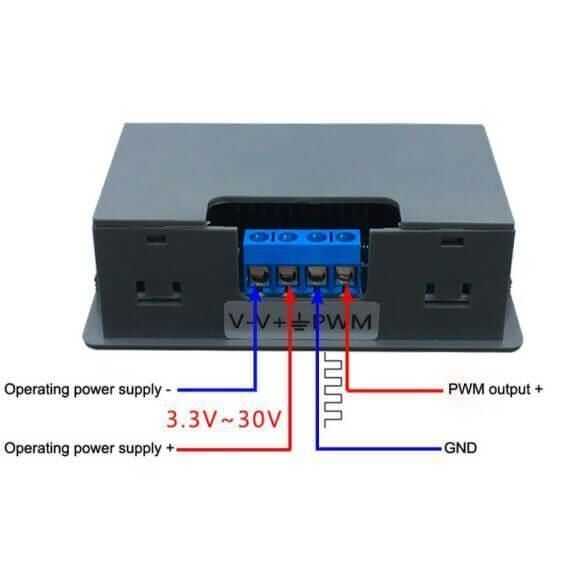

- Gerilim Aralığı - DC 3.3V-30V
- Frekans aralığı
- Normal mod: 1Hz ~ 150KHz
- Hassas mod: 1hz ~ 15khz
- Frekans doğruluğu:% 2
- Görev döngüsü doğruluğu
- Normal modda% 1
- Hassas modda% 0.1
- Görev döngüsü aralığı -% 0,00 -% 100
- Çıkış Akımı - Yaklaşık 5-30mA

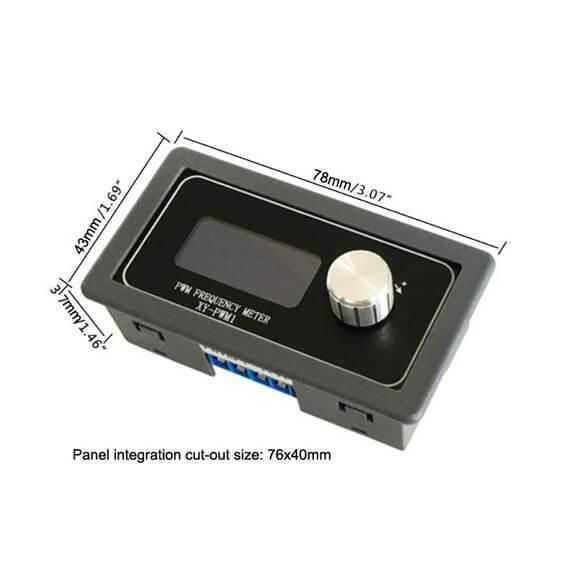

- Boyutlar - 79x43x37mm
- Sıcaklık Aralığı - -40 ℃ ~ 85 ℃
- Nem -% 0 ~% 95 bağıl nem
Tipik bir iş akışı aşağıdaki gibidir:
- Güç kaynağına bağlayın
- Normal modu ve Hassas modu değiştirmek için döner düğmeye 10 saniye boyunca basın
- Frekansı ayarlamak ve düğmeyi çevirerek değeri değiştirmek için potansı döndürün
- Görev döngüsünü ayarlamak için döner düğmeye 2 saniye boyunca basın
- Ayarlanan parametreleri kilitlemek için 5 saniye basılı tutun
Frekansları 100KHz veya daha yüksek hızda görüntülemek için ilginç bir yol vardır:
- "100" göstergesi, PWM çıkış frekansının 100Hz olduğunu gösterir
- '1.91' gösterimi, PWM çıkış frekansının 1.91KHz olduğunu gösterir
- ‘52 .1 ’göstergesinin PWM çıkış frekansının 52.1KHz olduğu anlamına gelir.
- ‘1.3.4’ göstergesinde PWM çıkış frekansı 134KHz;
