XR2206 1Hz-1MHz Sinyal Jeneratör Modülü

XR2206 1Hz-1MHz Sinyal Jeneratör Modülü

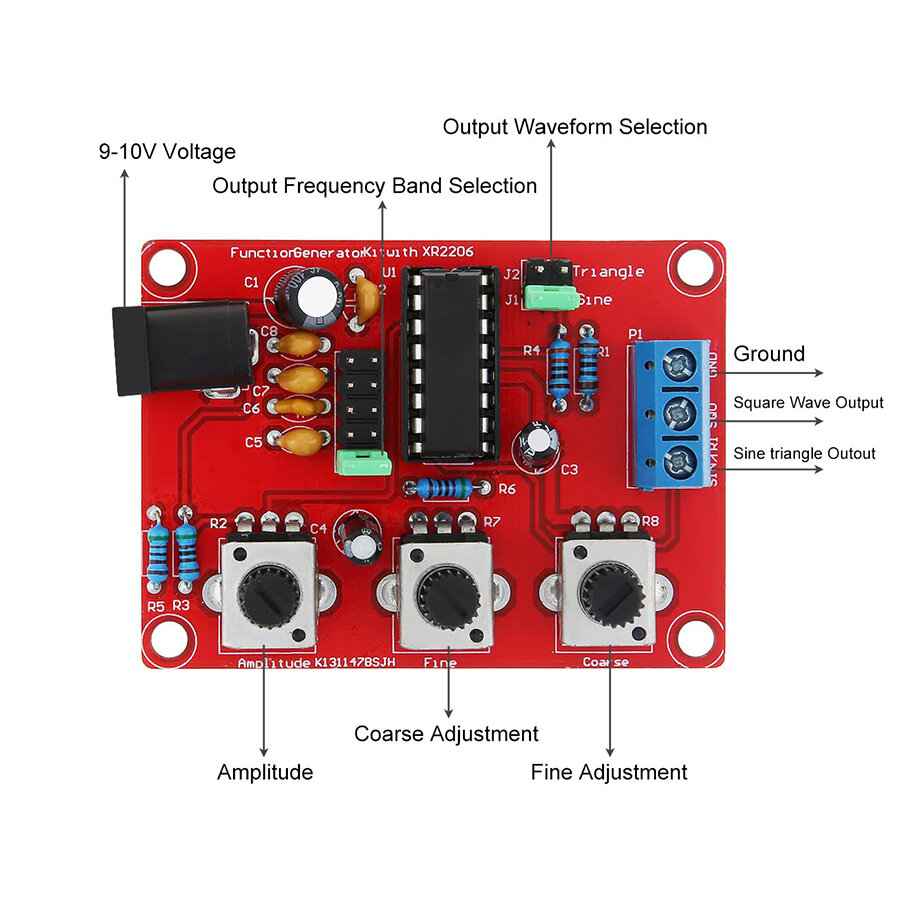

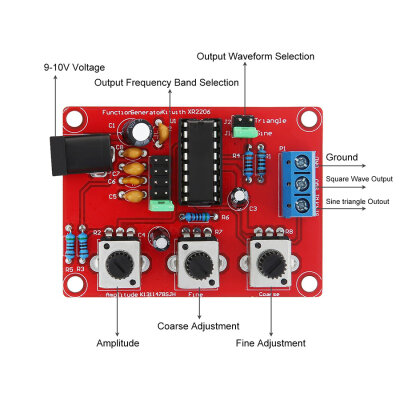

XR2206 1Hz-1MHz Sinyal Jeneratör Modülü, Sinüs, üçgen ve kare dalga sinyal üretir. 1Hz 1Mhz frekans aralığında ayarlanabilir sinyal üretebilir. Sinyal genliği ayarlanabilir.

Cihazın besleme voltajı 9-12VDC arasıdır. 9V pil ile çalıştırılabilir.

Özellikler

• Entegre: XR2206
• Çalışma voltajı: DC  9V-12V
• Empedans:  600 Ohm + 10%
• Frekans aralığı:    1Hz - 1MHz
• Sinüs Dalga
  • Genlik: 9V DC girişte 0 - 3V
  • Bozulma: 1% 'den az (1 khz'de)
  • Düzlük: + 0.05db 1Hz - 100kHz
• Kare Dalga
  • Genlik: 9V DC girişte 8V (yüksüz)
  • Yükselme süresi: 50ns'den az (1 khz'de)
  • Sonbahar zamanı: 30ns'den az (1 khz'de)
  • Simetri: 5% 'den az (1 khz'de)
• Üçgen Dalga
  • Genlik: 9V DC girişte 0 - 3V
  • Doğrusallık: 1% 'den az (100 khz'ye kadar) 10mA
• Boyutlar:  61x45x23.5mm
