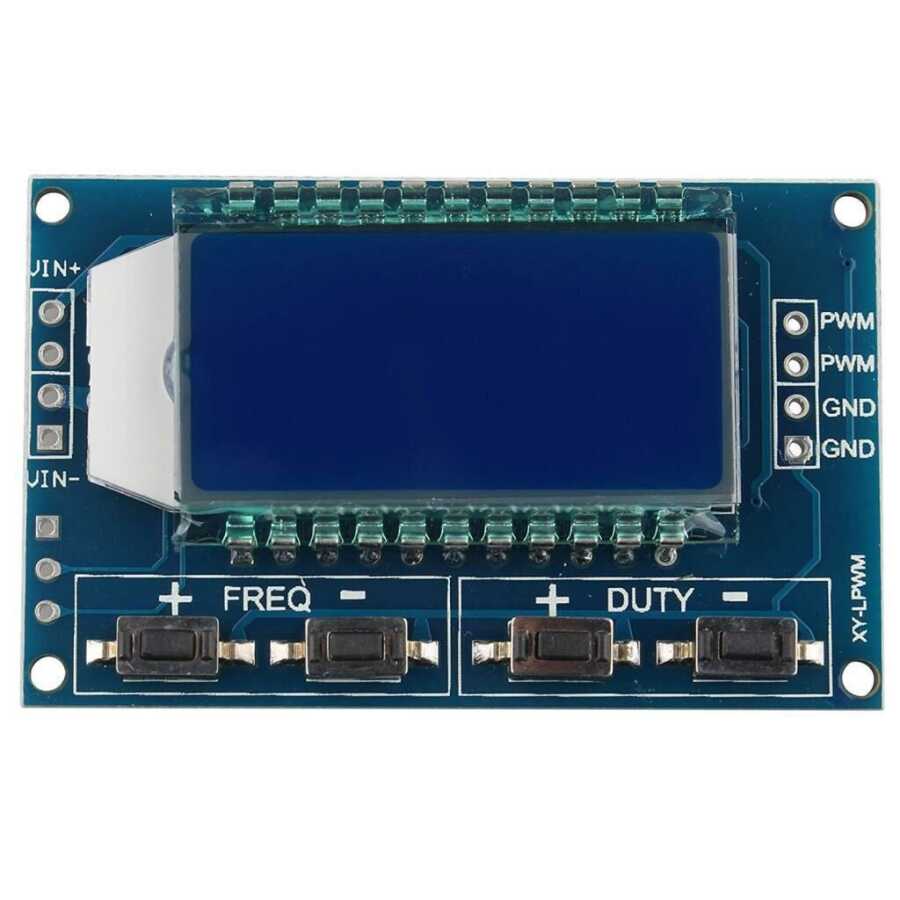

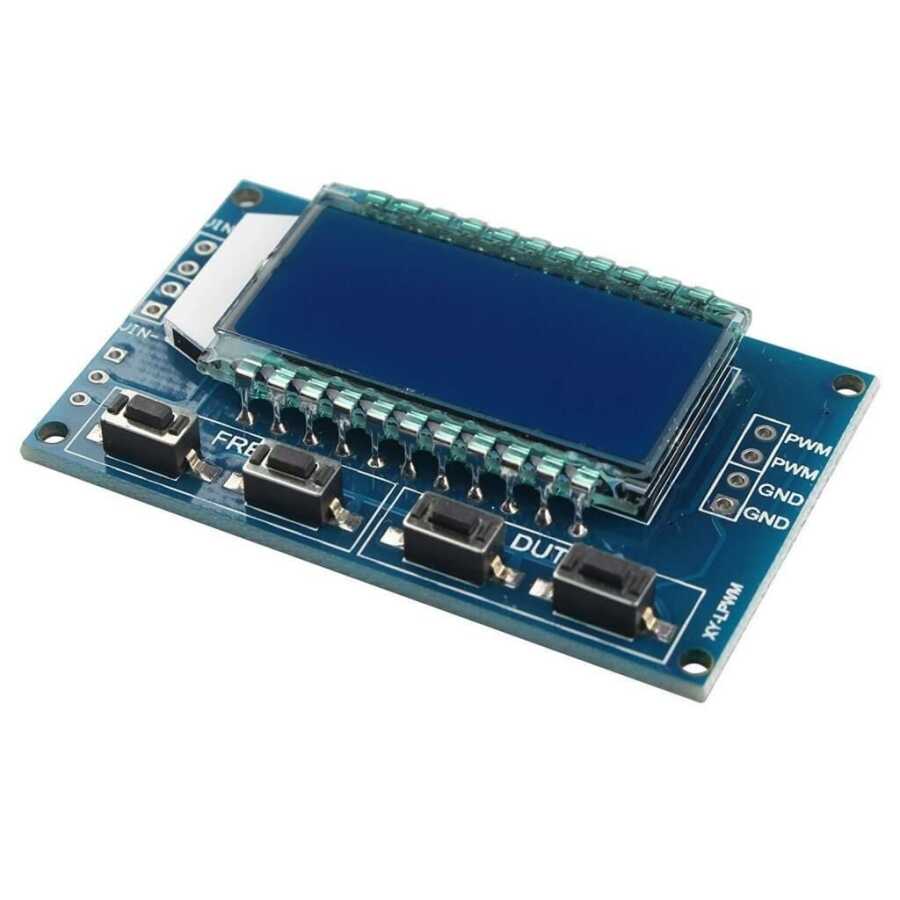

PWM Sinyal Jeneratörü Devresi XY-LPWM

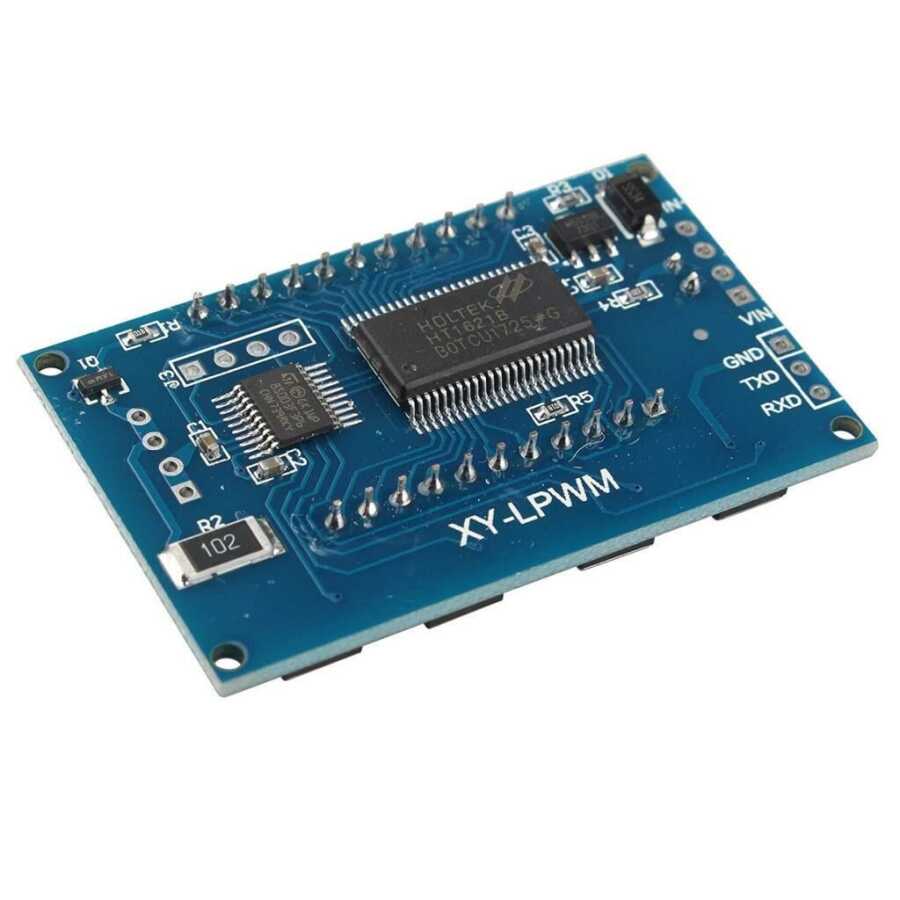

Bu cihaz, PWM hız kontrolü (örneğin motor sürücüleri) ve diğer mikro denetleyici kullanımlarını içeren deneysel gelişim için kare dalga sinyali üretme yeteneğine sahiptir. Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir. Kararlı ve güvenilir ve kullanımı oldukça basittir.
Teknik Özellikler:
- Çalışma Gerilimi: 3,3 - 30 VDC
- Frekans Aralığı: 1Hz - 150 KHz
- Frekans Doğruluk: Her aralıktaki doğruluk yaklaşık% 2'dir
- Sinyal Yükü Kapasitesi: 5 - 30 mA
- Çıkış Genliği: Besleme Gerilimine Eşit PWM Genlik
- Çalışma Sıcaklığı: -20 - +70 Santigrat
- Boyutlar: 52 x 32 x 10 mm
İletişim Standardı:
- 9600 bps Veri bitleri: 8
- Durdurma biti: 1
- Kontrol basamağı: yok
- Akış kontrolü: yok
- Seri iletişim
1) PWM'nin frekansını ayarlama:
Komut "F101": Frekansı 101 HZ (001 ila 999) olarak ayarlayın
"F1.05" komutu: 1.05 KHZ (1.00 ~ 9.99) sıklığını ayarla
Komut "F10.5": Frekansı 10.5KHZ (10.0 ~ 99.9) olarak ayarlayın.
Komut "F1.0.5": 105KHZ frekansını ayarlayın (1.0.0 ~ 1.5.0)
2) PWM görev döngüsünün ayarlanması:
D X X X ": PWM görev çevrimini X X X olarak ayarlayın; (001 ~ 100)
Örnek: “D050”, PWM görev çevriminin% 50 olduğunu belirler
3) set parametresini okuyun
Ayarlanan parametreleri okumak için bir "read" dizisi gönderin.
Başarıyla dönerek ayarlayın: AŞAĞI.
Kurulum geri dönemedi: FALL.
