HLK-B40 Seri Port İletim 5.1 Bluetooth Modülü

HLK-B40 Seri Port İletim 5.1 Bluetooth Modülü

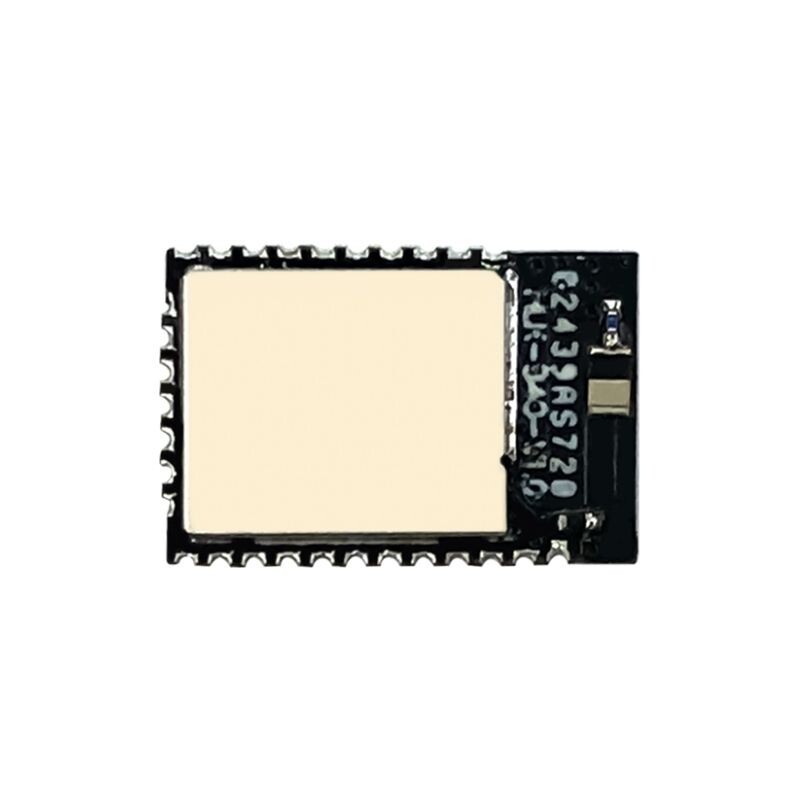

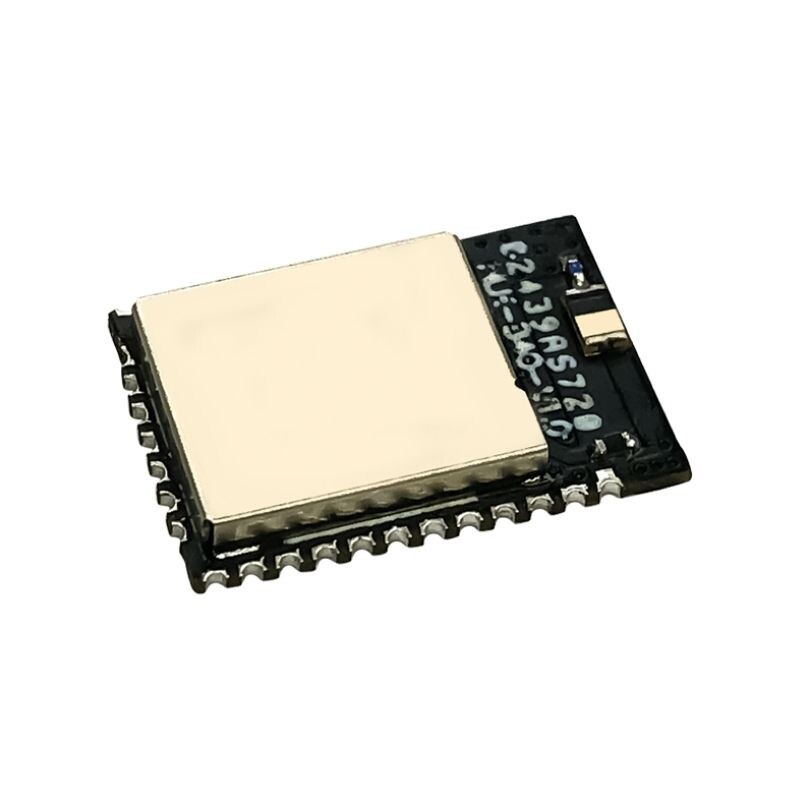

HLK-B40 Seri Port İletim 5.1 Bluetooth Modülü, bluetooth 5.1 prokotülünü destekleyen, 48Mhz ana frekansa ve 32-bit ARM Cortex M3 çekirdeğe sahip modüldür. Master-slave entegrasyonu modülü master veya slave olarak ayarlayabilmenize olanak sağlar. Slave modunda 20 host cihazına kadar aynı anda bağlanabilmeyi desteklemektedir.

Çok düşük güç tüketimi bulunmaktadır. Uyku modunda 6μA enerji harcar. Açık havada 40-100m gibi bir menzile sahiptir. Boyutu oldukça ufaktır, sadece 14mm×9.5mm×2mm'dir.

Özellikler

• Besleme Gerilimi: 3.3VDC
• Bluetooth: BLE 5.1/L2CAP/ATT/GAP/HID
• Frekans Aralığı: 2.40-2.48GHz
• İletim Gücü: -20dBm-10dBm ayarlanabilir
• Alım Hassasiyeti: -95dbm
• Arayüz: UART/PWM/GPIO/ADC
• Maksimum Bağlantı Sayısı: 20
• Yayın Aralığı: 50-2000mS
• Seri Port Parametreleri: 1200-921600/data bit 8/stop bit 1

Örnek Fonksiyonel Yapı Diyagramları
