HLK-LD2460 2T4R 24GHz Radar Hareket Algılama Sensörü Modülü

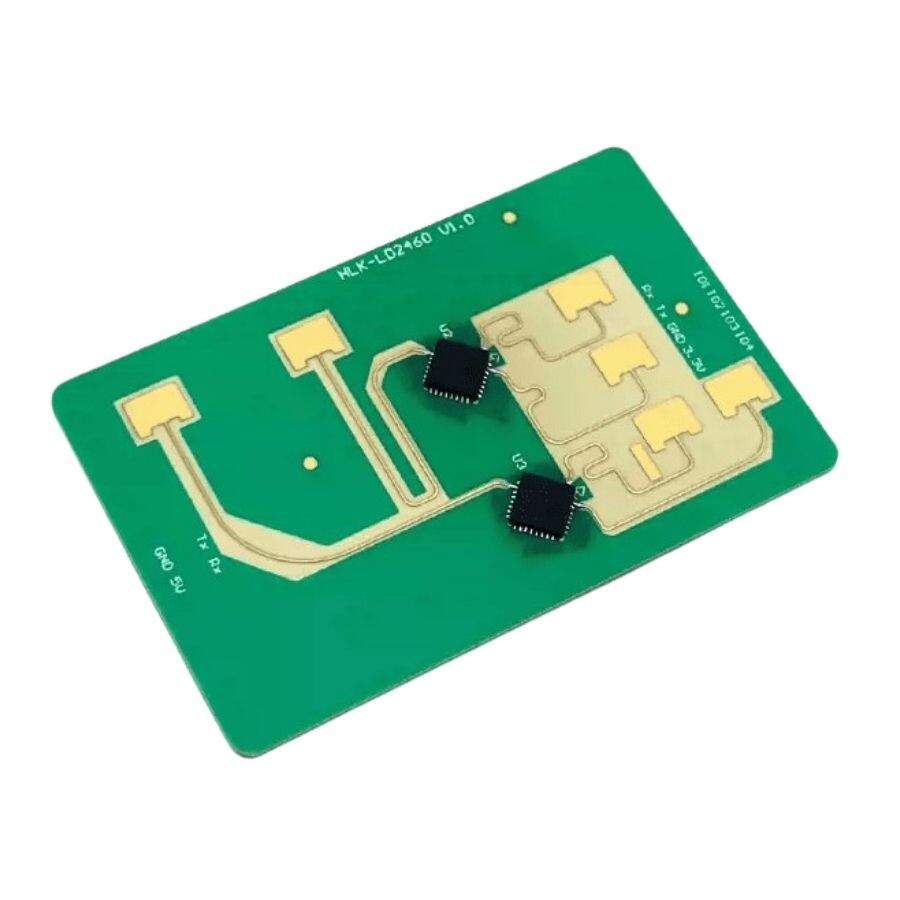

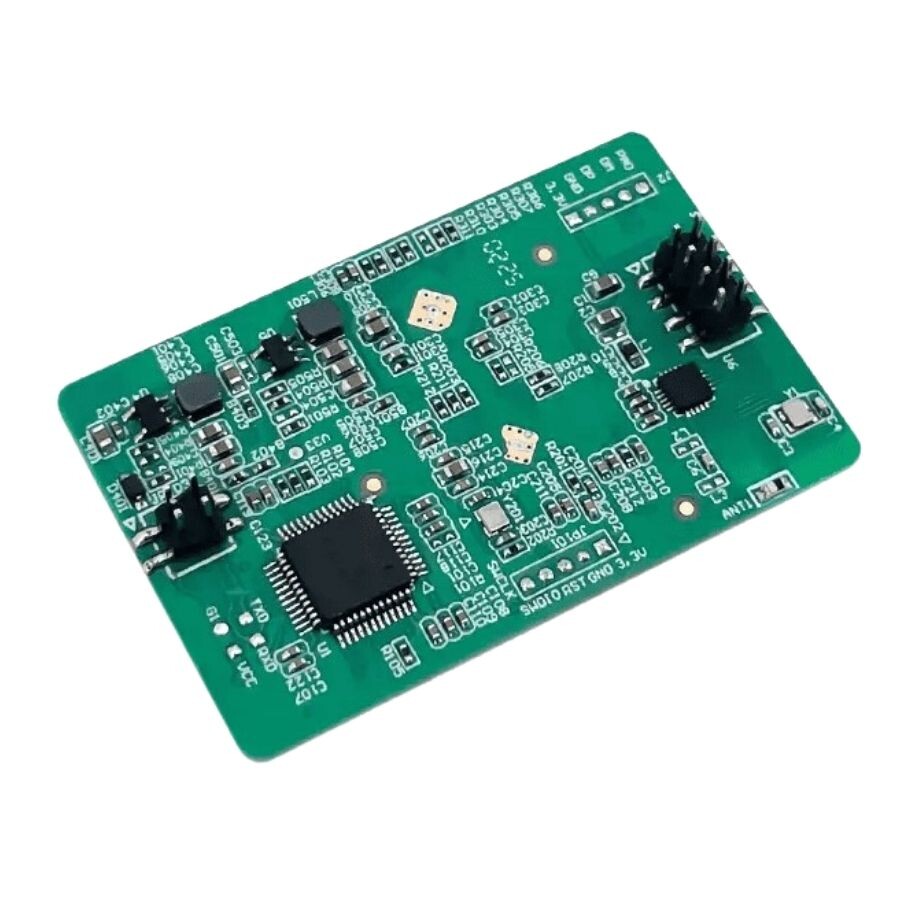

HLK-LD2460 2T4R 24GHz Radar Hareket Algılama Sensörü Modülü, insan algılama için tasarlanmış, mesafe açısı test fonksiyonuna sahip 24 GHz milimetre dalga radar ürünüdür. 1 adet verici ve 2 adet alıcı milimetre dalga radar çipi, yüksek performanslı mikroşerit anten, yüksek performanslı MCU, yüksek performanslı Bluetooth SOC ve yardımcı çevre devrelerinden oluşmaktadır. 3-5 insan hedefini doğru bir şekilde tanımlamak ve hedeflerin konumunu tahmin etmek için FMCW dalga formunu kullanır. Bu ürün, ev, ofis, otel vb. ortamlarda birden fazla hareketli, mikro hareketli veya sabit insan vücudunun doğru bir şekilde algılanmasını sağlamak için kullanılabilir.
Özellikler
- Çalışma frekans aralığı: 24GHz-24.25GHz
- Çalışma bant genişliği: 250MHz
- EIRP: 13dBm
- Modülasyon yöntemi: FMCW (Frekans Modülasyonlu Sürekli Dalga)
- Çalışma voltajı: 5V
- Çalışma akımı: ≤250mA
- Çalışma sıcaklığı: -40℃~85℃
- Depolama sıcaklığı: -40℃~85℃
- Boyut: 49.5x32mm
Pinout
| Pin No. | Name | IO type | Function | Illustration |
| 1 | 5V | PWR | Power input | DC5V |
| 2 | GND | GND | GND | GND |
| 3 | Tx1 | O | UART1 output | - |
| 4 | Rx1 | I | UART1 input | - |
| 5 | VDD33 | PWR | Power input | 3.3V/NC, not connected when not debugging |
| 6 | GND | GND | GND | GND |
| 7 | Tx2 | O | UART2 output | Radar data reporting and command response |
| 8 | Rx2 | I | UART2 input | Command receiving |
| 9 | IO1 | I/O | GPIO1/Reserved | - |
| 10 | IO2 | I/O | GPIO2/Reserved | - |
| 11 | IO3 | I/O | GPIO3/Reserved | - |
| 12 | IO4 | I/O | GPIO4/Reserved | - |
