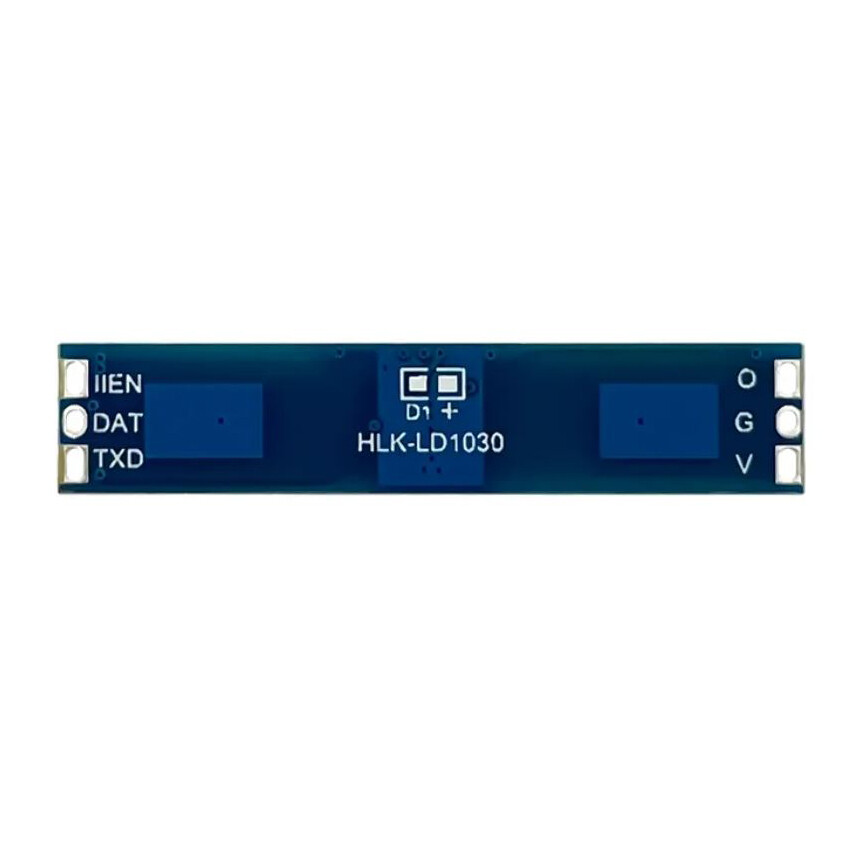

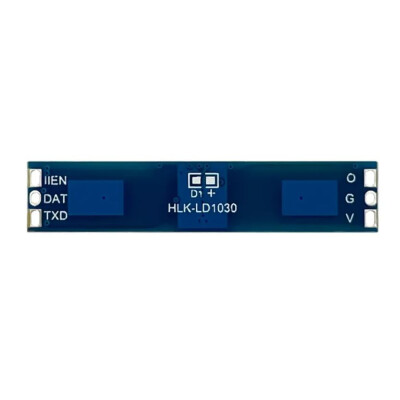

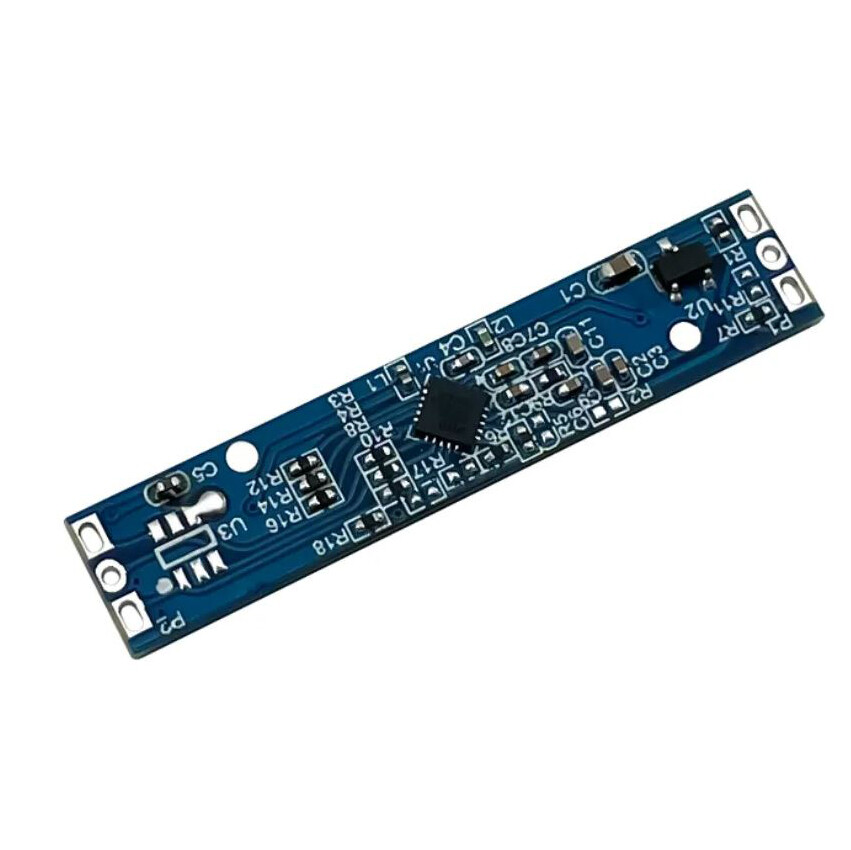

HLK-LD1030 10.525Ghz Radar Hareket Algılama Sensörü Modülü

HLK-LD1030 10.525Ghz Radar Hareket Algılama Sensörü Modülü

Düşük güçlü bir mikro/hareket algılama modülü, merkez frekansı 10.525G Hz olan X-bant radar çipine dayalı olarak tasarlanmıştır. Tasarım sabit frekanslı, yönlü verici ve alıcı anteni (1T1R) benimser, ara frekans demodülasyonunu, sinyal amplifikasyonunu, dijital işlemeyi ve diğer fonksiyonları entegre eder, gecikme ayarlama yeteneğine sahiptir, parametreleri bağımsız olarak ayarlamak uygundur.  Arka ışık, dolap ışığı, tuvalet ışığı gibi her türlü ışığa yaygın olarak uygulanabilir.

Sensör gecikme – hassasiyeti ayarlayabiliyor, plastik kutular aracılığıyla hareketi yakalayabiliyor. Sıcaklıktan, dumandan, tozdan, sisten etkilenmez, küçük boyutludur, radyo parazitini ve yüksek dereceli dalgaları ortadan kaldırma özelliğine sahiptir.

Teknik Özellikler

• Çalışma frekansı: 10.525GHZ(10.40-10.65GHZ)
• Çalışma voltajı: 3,3-12,0V
• Çalışma akımı: 16MA(Maks, VCC = 3,3-12,0V)
• Algılama açısı: tavan kurulumu/3dB ışın genişliği/110° ± 10°
• Algılama mesafesi: 2-6 metre (pozitif algılama)
• Çıkış voltajı: 3,3V(3,2-3,4V)
• Açılış kararlı süresi: 15s (10-20s)
• Çalışma ortamı: Sıcaklık-20C ~ + 85#/nem 10 ~ 959% Rh
• Engelleme/gecikme: 2s/5S(Tip.)
• ESD özellikleri: kontak deşarjı/hava deşarjı 2KV(Tip.)
• Boyutu: 8 x 40 x 2,4 mm

LD1030 10GHz Radar Hareket Sensörünün gecikme ve hassasiyet parametrelerini değiştirme

LD1030 Algılama Mesafesi
