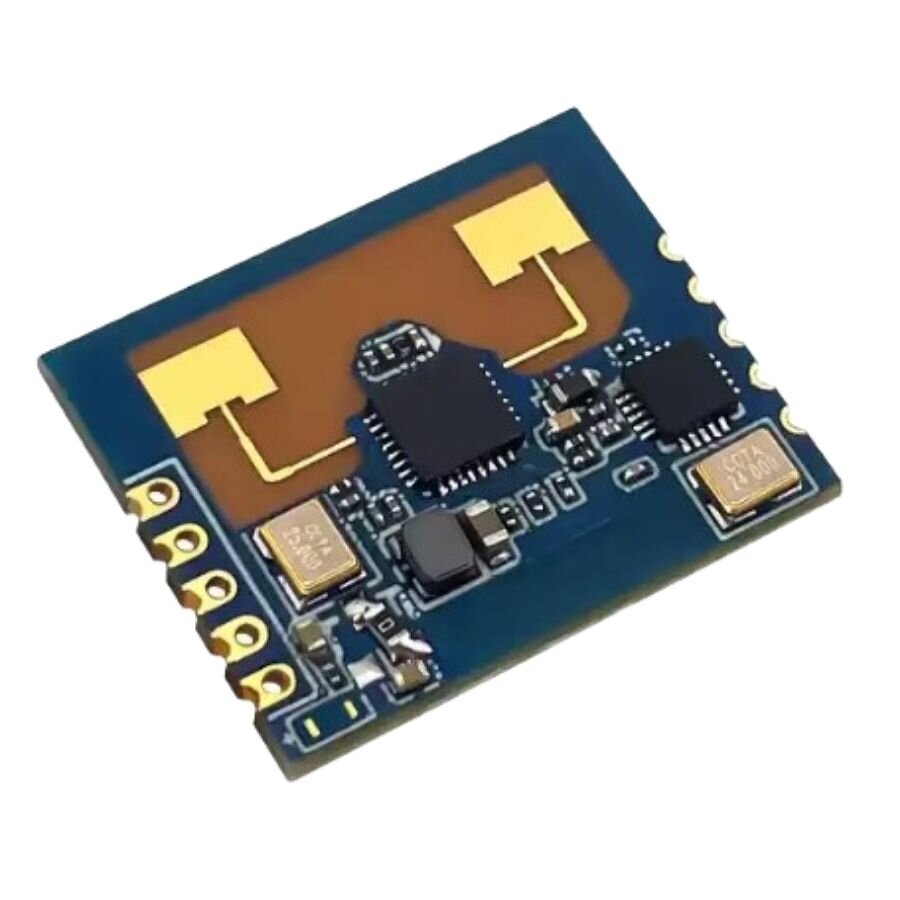

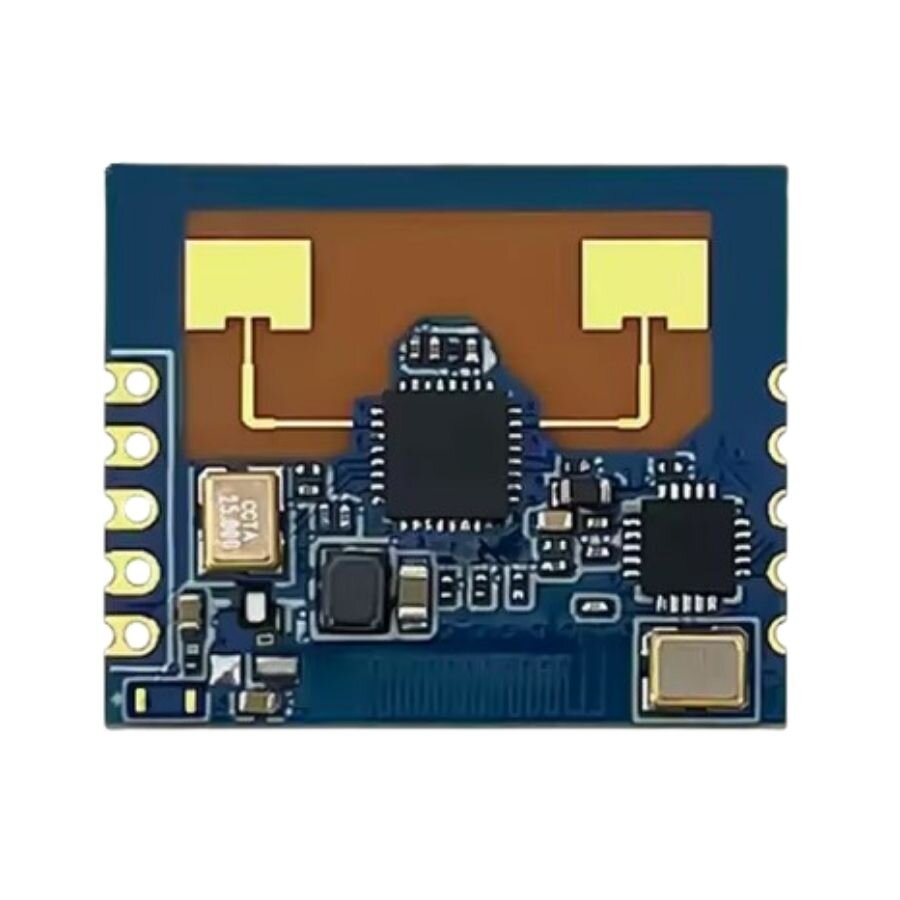

HLK-LD2401 24Ghz Radar Hareket Algılama Sensörü Modülü, gelişmiş mikrodalga radar teknolojisini kullanarak insan varlığını, hareketini ve sabit hedefleri doğru bir şekilde tespit etmek üzere tasarlanmıştır. Ultra yüksek hassasiyet, düşük güç tüketimi ve cam, ahşap ve plastik gibi metal olmayan malzemeler üzerinden bile güvenilir performans ile temassız algılamayı destekler. Bu modül son derece kararlı, bakım gerektirmeyen ve akıllı otomasyon ve enerji tasarrufu uygulamaları için idealdir.

HLKRadarTool uygulaması ile kullanılabilmektedir.

Google Play         AppStore

Kullanım Kılavuzu

Özellikler

• Çalışma Frekansı: 24GHz ISM bandı
• Algılama Menzili: 6 metreye kadar (ayarlanabilir)
• Algılama Açısı: 100° yatay / 60° dikey
• Algılama Yeteneği: Mikro hareket, nefes alma ve varlık algılama
• Çalışma Voltajı: DC 5V
• Arayüz: UART / GPIO çıkışı
• Güç Tüketimi: <0,2W (tipik)
• Çıkış Tipi: Varlık algılama sinyali (yüksek/düşük seviye çıkışı)
• Anten Tipi: Dahili anten
• Çalışma Sıcaklığı: -20°C ila +85°C
• Boyutlar: Kolay entegrasyon için kompakt modül
• HF Sistemi: 24GHz CW Radar ISM Bandı
• İletim Gücü: < 10 mW
• Güç Kaynağı: 3-5 V DC
• Ortam Işığı: < 3- 3000 LUX
• Nominal Yük: 1200 W
• Hareket Algılama Hızı: 0,6 - 1,5 m/s
• Boyut: 18x22mm

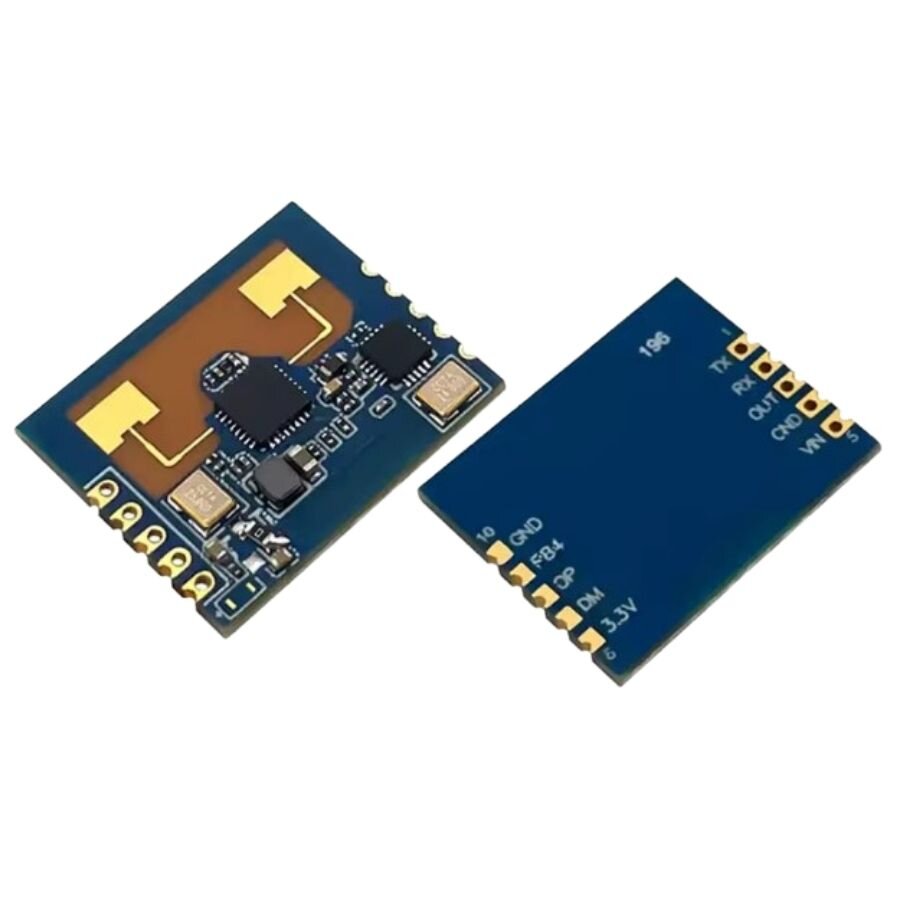

Pin Diyagramı

Kullanım
