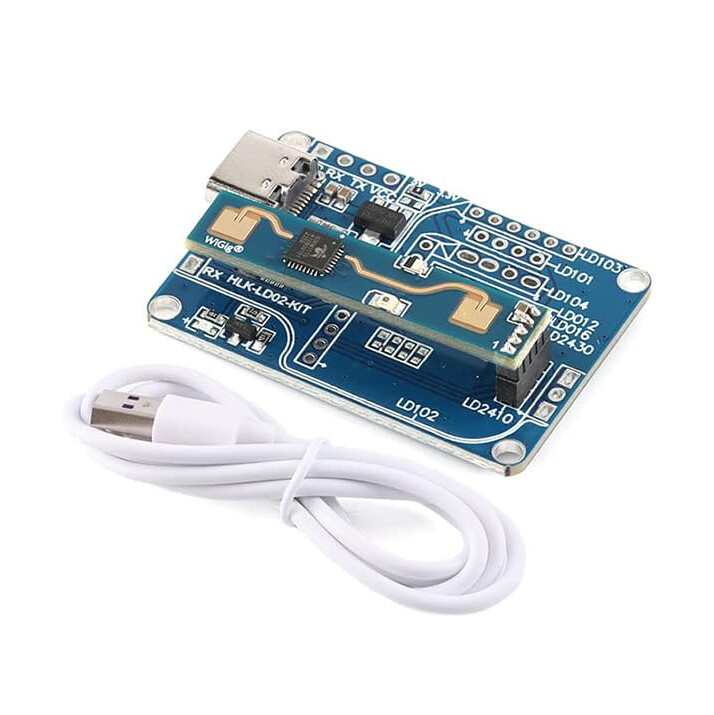

HLK-LD2410B+BLE 24Ghz Radar Hareket Algılama Sensörü Modülü Kiti

HLK-LD2410B+BLE 24Ghz Radar Hareket Algılama Sensörü Modülü

LD2410B, Hi-Link tarafından geliştirilen yüksek hassasiyetli 24 GHz insan varlığı algılama modülüdür. Çalışma prensibi, belirlenen alandaki insan hedeflerini tespit etmek için FMCW frekans modülasyonlu sürekli dalgaları kullanmaktır. Radar sinyali işleme ve hassas insan vücudu algılama algoritmalarıyla birleştiğinde, yüksek hassasiyetli insan varlığı algılaması gerçekleştirir ve insan vücutlarını hareket halinde ve sabit durumda tanımlayabilir. Hedefin mesafesi gibi yardımcı bilgiler de hesaplanabilmektedir.

Bu ürün esas olarak iç mekan sahnelerinde, bölgede hareketli veya mikro hareketli bir insan vücudunun olup olmadığını algılamak ve algılama sonuçlarını gerçek zamanlı olarak çıkarmak için kullanılır. En uzak algılama mesafesi 5 metreye ulaşabilir ve mesafe çözünürlüğü 0,75 m'dir. Farklı özel uygulama ihtiyaçlarına uyum sağlamak için algılama mesafesi aralığını, farklı aralıklardaki algılama hassasiyetini ve insansız gecikme süresini vb. kolayca yapılandırabilen görsel bir yapılandırma aracı sağlar.

GPIO ve UART çıkışını, tak ve çalıştır özelliğini destekler ve farklı akıllı senaryolara ve terminal ürünlerine esnek bir şekilde uygulanabilir.

Teknik Özellikler

• En uzun algılama mesafesi 5 metreye kadar
• Geniş algılama açısı, ±60 dereceye kadar kapsama alanı
• Aralık içinde doğru tanımlama
• Sahne değişikliklerinin ihtiyaçlarını karşılamak için çok seviyeli akıllı parametre ayarı
• Görsel hata ayıklama ve yapılandırma araçları
• Küçük ve basitleştirilmiş, boyut yalnızca 7mmx35mm
• Tavana asma ve duvara asma gibi çeşitli kurulum yöntemlerini destekler
• FCC ve CE spektrum düzenlemeleriyle uyumlu 24GHz ISM bandı
• 5~12V geniş voltaj güç kaynağı

Avantajları

LD2410 insan vücudu algılama modülü, 24GHz milimetre dalga radar sensör teknolojisini benimser. Diğer çözümlerle karşılaştırıldığında insan vücudu algılama uygulamalarında belirgin avantajlara sahiptir:

1. Hareket eden insan vücuduna duyarlı olmasının yanı sıra, insan vücudunun geleneksel çözümlerle fark edilemeyen statik, sürtünme ve oturma ve yatma hareketlerini de hassas bir şekilde algılayabilir.

2. İyi çevresel uyarlanabilirliğe sahiptir ve algılama etkisi sıcaklık, parlaklık, nem ve ışık dalgalanmaları gibi çevredeki ortamdan etkilenmez;

3. Esnek ve ince ayarlı kişiselleştirme için en uzak algılama mesafesinin esnek konfigürasyonu ve her mesafe kapısındaki hassasiyet;

Kullanım Alanları

Hareket algılama ile ışık kontrolü
Mekanda birisinin olup olmadığını algılar ve halka açık yerlerdeki aydınlatma ekipmanları, çeşitli sensörlü ışıklar, ampul ışıkları vb. ışıkları otomatik olarak kontrol eder.

Reklam ekranı ve diğer ekipmanların insan vücudu indüksiyonu ile uyandırılması
Güç tasarrufu için insanlar geldiğinde otomatik olarak açılır ve kimse gelmediğinde otomatik olarak uyur, bilgi dağıtımı daha doğru ve verimli olur

Can güvenliği koruması
Etrafta insanlar varken UV lambasının açılmasını ve kişisel yaralanmaya neden olmasını önlemek için UV lambası çalışma koruması

Kömür madeni patlatmasında personelin girdiği yüksek riskli yerler gibi insanların belirli yüksek riskli alanlara girmesini önlemek için tehlikeli yerlerin otomatik tespiti ve alarmı

Akıllı ev aletleri
Odada uzun süre kimse bulunmadığında TV, klima ve diğer elektrikli cihazlar otomatik olarak kapatılarak enerji ve güvenlik tasarrufu sağlanır.

Akıllı güvenlik
Belirlenen aralık içerisinde izinsiz giren, kalan vb. kişilerin tespiti ve tanımlanması
