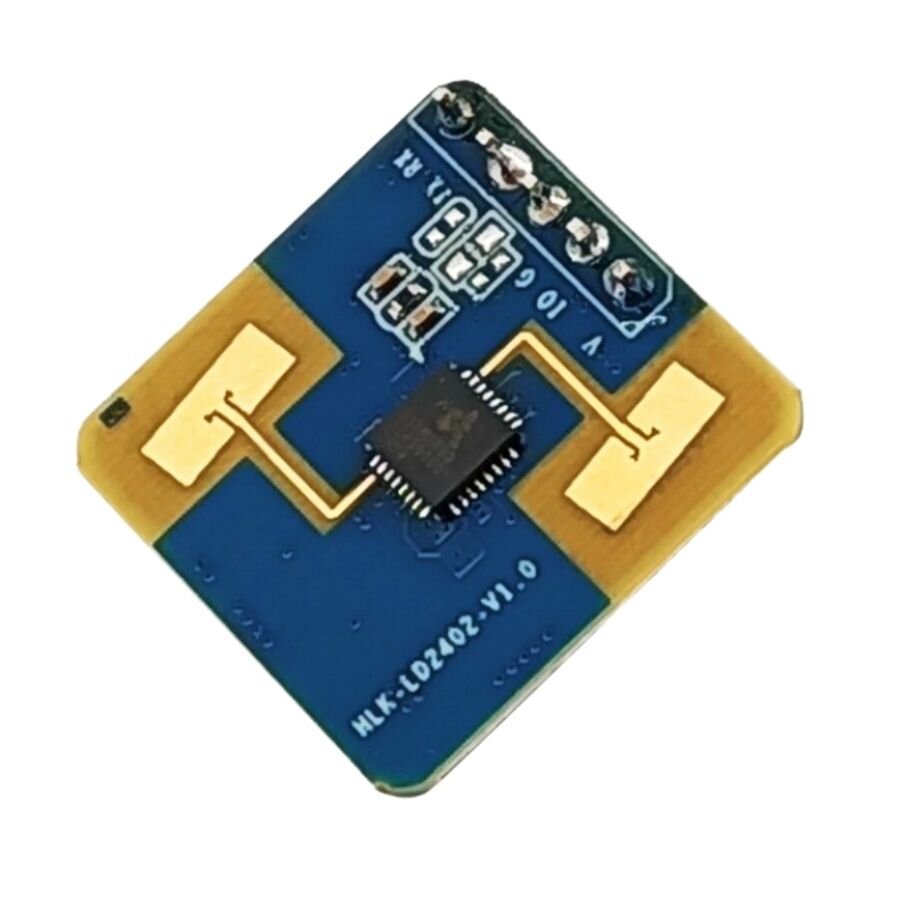

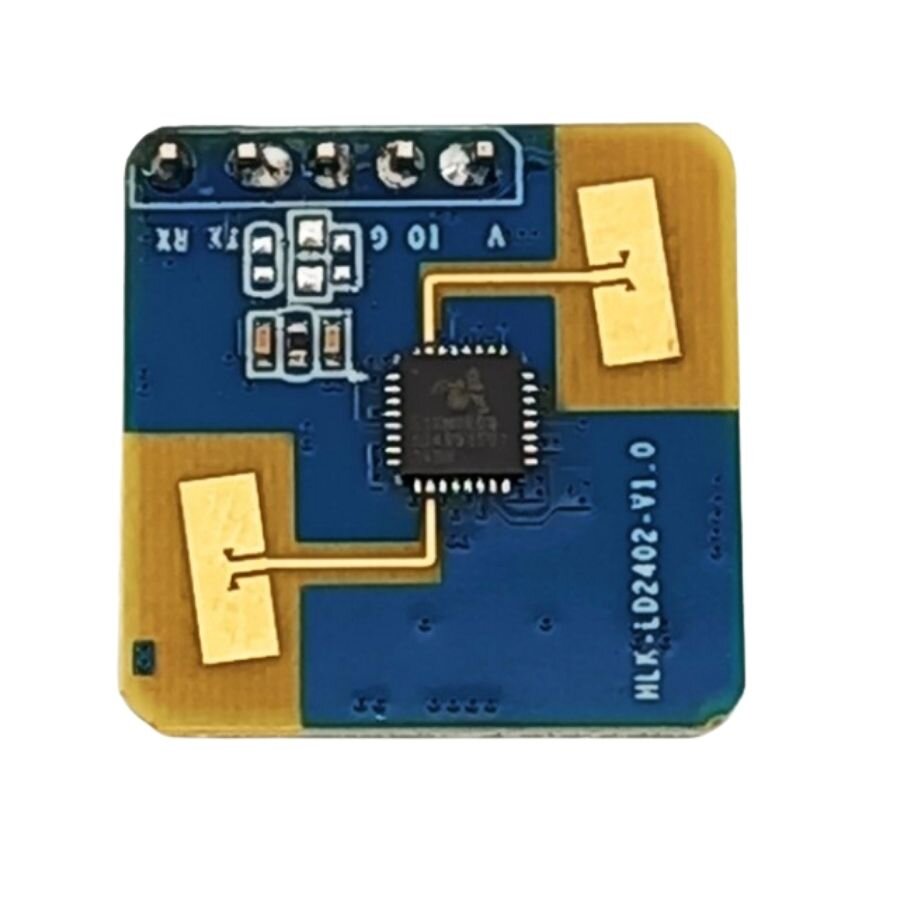

HLK-LD2402 24Ghz Radar Hareket Algılama Sensörü Modülü
HLK-LD2402 24Ghz Radar Hareket Algılama Sensörü Modülü
HLK-LD2402 24Ghz Radar Hareket Algılama Sensörü Modülü hareketli ve sabit insan vücut algılama sensörüdür. 24GHz frekansında çalışır ve 7 metreye kadar algılama yapabilir. 50mA gibi düşük bir enerji tüketimine sahiptir. Sadeleştirilmiş 24GHz sensör donanımı, insan vücudunun mikro hareketine yönelik akıllı algoritma yazılımına sahiptir. Yüksek performanslı 24GHz tek alıcı-verici anten ve çevre devresi ile donatılmıştır. İç mekanlarda insan vücudunun hareket edip etmediğini, mikro hareketini veya varlığını algılamak ve tespit sonuçlarını gerçek zamanlı olarak güncellemek amacıyla kullanılır.
HLK-LD2402, GPIO ve UART arayüzlerini destekler. Tak çalıştır prensibiyle çalışır. Ölçüm sonucunu gerçek zamanlı olarak raporlar. Tavan ve duvar montajı gibi çoklu montaj modlarını destekler. İnsan geldiğinde otomatik olarak açılır, kimse gelmediğinde otomatik olarak uyku moduna geçer; böylece enerji tasarrufu sağlanır.
Özellikler
- HLK-LD2402
- Çalışma voltajı: DC 3V / 5V
- Çalışma akımı: 50mA
- Algılama mesafesi: sabit 5m / hareketli 7m
- Yakın mesafe 0.2m algılama, algılama kör alanı yoktur.
- Algılama açısı: -+60 derece
- Frekans: 24GHz / 24.25GHz
- Modülasyon modu: FMCW
- Çözünürlük: 0.15m (Tipik)
- Temassız tespit
- Tavan ve duvar montajı gibi çoklu montaj modlarını destekler.
- Güçlü parazit önleme yeteneği
- Renk: Mavi / Altın
- Çalışma sıcaklığı: -40C / 85C
- 5 Pin erkek header bağlantı soketi.
- Boyut: 20mm x 20mm
- Ağırlık: 2gr
Pin Diyagramı
