Röle Nedir? Röle Modülleri Nasıl Kullanılır?



Röle elektrik devrelerine anahtarlama yapan bir devre elemanıdır. Üzerinden geçirilen sinyal akımıyla kullanıcının istediği zamanlarda elektriğe yol vererek devreyi tamamlayabilmelerini sağlar. Devrelerde güvenlik amacıyla, belirli işlemleri istenen koşullarda yapmak için, belirli zaman periyotlarında devreyi açıp kapama işlemleri için röleler ve röle modülleri kullanılabilir.

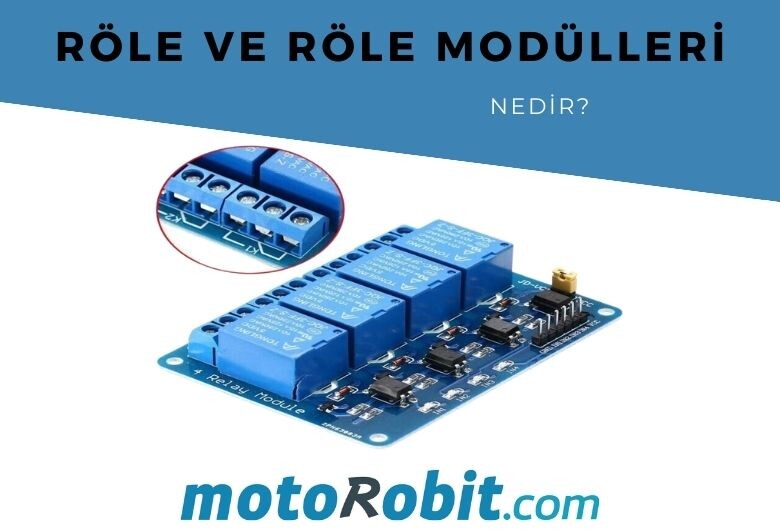

Röle Modülleri; rölelerin kullanımını kolaylaştırmak, pratikleştirmek ve Arduino ile röle kullanımı yapabilmek adına oluşturulmuş tümleşik devrelerdir. Tek kanallı ve çok kanallı rölelerin dışında kuluçka projelerinde kullanılan ısı ve nem ayarlı röle modülleri, akıllı ev projelerinde kullanılan zaman ayarlı röle modülleri, uzaktan kumandalı röle modülleri ve bilgisayar kontrollü usb röle modülleri de bulunmaktadır.



Röle modüllerinin ön kısmında vcc, gnd ve sinyal aldığı pinler bulunmaktadır. 5v röle modüllerinizi arduinonun üzerinde yer alan 5v pini ile kolaylıkla besleyebilirsiniz. Sinyal ucuna ise sensörlerden alacağınız veriler doğrultusunda Arduino'dan yada doğrudan sensörlerden sinyal göndererek rölenizi çalıştırabilirsiniz. Aşağıda yer alan görselde de gözüktüğü gibi bağlantı bu şekilde yapılmalıdır.



Bu işlem yalnızca rölemizi çalıştırır fakat bizim çalıştıracağımız ürüne enerji vermez. Rölenin arka kısmında yer alan klemens girişleri NO (Normalde Açık) , COM (Ortak) ve NC (Normalde Kapalı) uçlarıdır. Bu uçlara görseldeki gibi bağlantı yapılarak ürün devreye alınır.









Akıllı röleler sinyallerini doğrudan üzerilerinde yer alan sensörlerden alırlar ve ekstra programcıya ihtiyaç duymazlar.



Görselde Ldr Işık kontrollü Röle Modülü yer almaktadır. Bu modül verileri doğrudan üzerine takılan ldr ışık sensöründen almaktadır. Ön de yer alan Vcc ve Gnd klemenslerinden röleye enerji verilmektedir. Ürün bağlantısı ise tüm röle modülerlerinde olduğu gibi üstteki görseldeki gibi yapılmaktadır. Üzerinde yer alan trimpot ile ışık hassasiyet ayarı yapılmaktadır.
