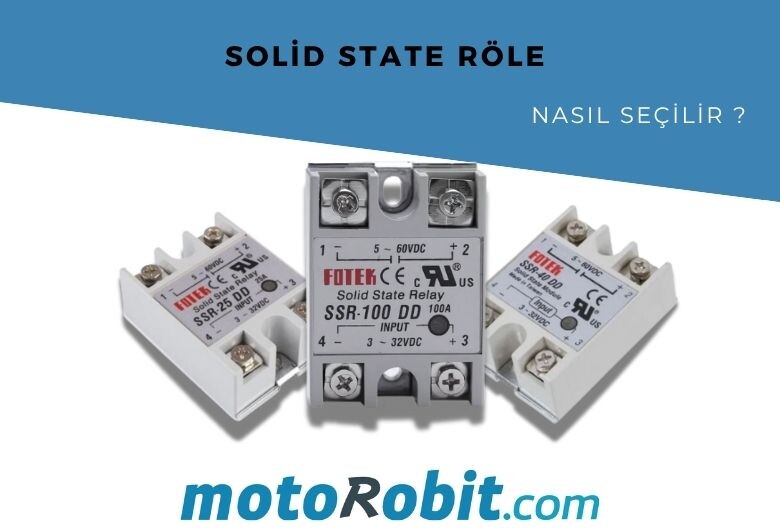

Solid State Röle Nasıl Seçilir ?
Solid state röle (SSR), geleneksel elektromekanik rölelere kıyasla daha hızlı, daha dayanıklı ve daha güvenilir bir anahtarlama çözümü sunan elektronik bir anahtardır.
Web sitemizde yer alan "SSR-40DA Solid State Röle 40A - 3-32VDC Giriş 24-380VAC Çıkış" ürününün teknik değerlerinin ne anlama geldiğini inceleyelim.
Ürün Anlamı ve Temel Özellikleri
| Özellik | Açıklama |
|---|---|
| SSR (Solid State Röle) | Mekanik parça kullanmadan elektronik olarak çalışan röledir. Sessizdir ve hızlı anahtarlama yapar. |
| 40A | Rölenin taşıyabileceği maksimum yük akımıdır. Bu model 40 Amper'e kadar AC yükleri anahtarlayabilir. |
| 3–32VDC Giriş | Kontrol sinyali voltajıdır. Bir mikrodenetleyici (Arduino, PLC vb.) üzerinden 3V–32V DC uygulayarak röleyi tetikleyebilirsiniz. |
| 24–380VAC Çıkış | Rölenin anahtarladığı yük voltaj aralığıdır. 24V–380V arasındaki AC cihazları açıp kapatabilir. |
| DA | DC giriş – AC çıkış anlamına gelir. (DC → giriş, AC → çıkış) |
Fonksiyonu
Bu tip röle, yüksek güçlü AC cihazları (ısıtıcılar, motorlar, lambalar vb.) düşük voltajlı dijital sistemlerle kontrol etmek için kullanılır.
- Arduino yalnızca 5V çıkış verebilir.
- Bu 5V sinyali kullanarak SSR-40DA'yı tetikleyebilir ve 220V gibi bir AC yükü (örneğin bir rezistans) açıp kapatabilirsiniz.
- Röle tamamen elektronik yapıda olduğundan sessiz çalışır, hareketli parça içermez ve uzun ömürlüdür.
Teknik Özellikler
| Parametre | Açıklama |
|---|---|
| Kontrol Voltajı (Giriş) | 3–32V DC |
| Çıkış Voltajı | 24–380V AC |
| Çıkış Akımı | 40A’e kadar |
| Yalıtım Tipi | Giriş ve çıkış arasında optokuplör izolasyonu bulunur. |
| Montaj Şekli | Genellikle metal bir panele veya soğutucuya vidalanarak monte edilir. |
| Soğutucu Gerekir mi? | Evet. 10A üzeri akımlarda aşırı ısınmayı önlemek için soğutucu kullanmak zorunludur. |
Önemli Güvenlik Notları
- Çıkışa 220V AC bağlıyorsanız dikkatli olun! Bu tehlikeli bir voltajdır.
- Röle tetiklendiğinde AC yük devreye girer, tetik sinyali kesildiğinde kapanır.
- 40A gibi yüksek akımlarda mutlaka kalın kablo ve soğutucu kullanılmalıdır.
- SSR’lar “zero-cross switching” özelliğiyle çalışır; AC dalga sıfır noktasını geçtiğinde anahtarlama yaparak gürültüyü azaltır.
Web sitemizdeki tüm solid state röle modellerini bu link üzerinden inceleyebilirsiniz.
