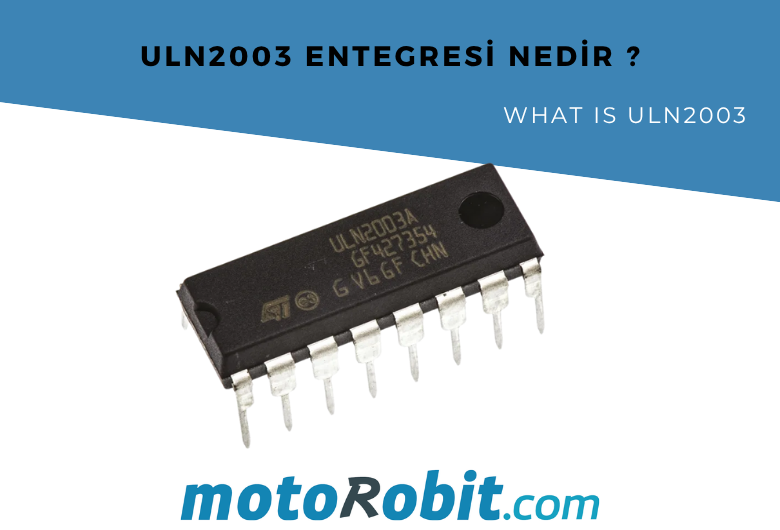

ULN2003 Entegresi Nedir ?

Elektronik projelerde, mikrodenetleyiciler (Arduino, PIC, STM32 vb.) ile motor, röle, LED veya diğer yüksek akım çeken yükleri kontrol etmek gerekebilir. Ancak bu tür bileşenlerin doğrudan mikrodenetleyici pinlerinden sürülmesi hem yetersiz güç nedeniyle mümkün değildir hem de donanıma zarar verebilir.

Tam da bu noktada devreye ULN2003 entegresi girer!

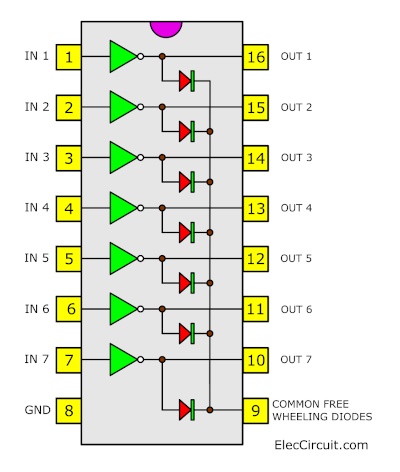

ULN2003, içinde 7 adet Darlington transistör çifti barındıran bir yük sürücü (driver) entegresidir. Her bir kanal, düşük akım giriş sinyallerini alıp yüksek akım/voltaj çıkışları sağlayarak motor, röle, lamba gibi cihazları sürmek için kullanılır.

Temel Özellikler:

• 7 kanal (7 giriş, 7 çıkış)

• Her kanal başına yaklaşık 500 mA’e kadar çıkış akımı

• 50V’a kadar çıkış voltajı

• Girişler TTL/CMOS ile uyumlu (doğrudan mikrodenetleyici ile kontrol edilebilir)

• Entegre içinde flyback diyotları (indüktif yükler için koruma)

• Açık kolektör çıkış yapısı

• DIP-16, SOP-16 gibi farklı paketlerde sunulur

Nasıl Çalışır?

ULN2003'ün içinde bulunan Darlington transistör çiftleri, küçük bir giriş akımı ile büyük bir çıkış akımı elde edilmesini sağlar.

Kısaca çalışma prensibi:

1. Mikrodenetleyici, ULN2003’ün bir giriş pinine "HIGH" (1) sinyali gönderir.

2. Bu sinyal, ilgili Darlington transistör çiftini iletken hale getirir.

3. ULN2003'ün çıkış pininden toprağa doğru bir akım yolu oluşur.

4. Bu sayede bağlı yük (örneğin bir röle bobini) çalışır.

5. Not: ULN2003, çıkışta açık kolektör (open collector) yapısına sahiptir, yani yükler VCC tarafına bağlanır ve entegrenin çıkışı toprağa çeker.

Uygulama Alanları

ULN2003 entegresi çok yönlüdür ve birçok elektronik projede güvenle kullanılabilir.

1. Röle Sürme

• Mikrodenetleyici pinleri ile doğrudan röle sürülemez.

• ULN2003, rölenin bobinine yeterli akımı sağlar ve aynı zamanda diyot koruması içerdiğinden röle geri geriliminden devreyi korur.

2. Stepper Motor Sürme

• Özellikle 28BYJ-48 gibi 5V step motorlar ile çok yaygın kullanılır.

• ULN2003, motorun bobinlerine sırayla enerji vererek döndürmeyi sağlar.

3. LED ve Lamba Kontrolü

• LED panolar, sinyal lambaları veya yüksek güçlü LED'ler ULN2003 ile sürülebilir.

4. Solenoid ve Selenoid Valf Sürme

• Elektriksel olarak kontrol edilen mekanik valfler de ULN2003 aracılığıyla kontrol edilebilir.

5. Reklam Panoları ve Sürücülü Gösterge Sistemleri

• Çok sayıda yükü kontrol etmek gerektiğinde ULN2003 ideal bir çözüm sunar.

Hangi Versiyonu Almalıyım?

ULN2003’ün farklı üreticilere ait türevleri vardır:

• ULN2003A: En yaygın ve standart model

• ULN2003AFWG: Toshiba üretimi, yüzey montajlı (SOP)

• ULN2003G: RoHS uyumlu, ON Semiconductor gibi üreticilerden

Eğer lehimleyecekseniz DIP-16 paket olanı (ULN2003A) tercih edin. Yüzey montajlı (SOP) modeller SMD lehimleme gerektirir.

Sonuç

ULN2003, elektronik projelerde hem güvenli hem de güçlü bir sürücü çözümüdür. Röleler, step motorlar, lambalar gibi birçok farklı yükü kolayca kontrol etmenizi sağlar. Uygun fiyatlı, kolay temin edilebilir ve çok yönlü olan bu entegre, hobi devrelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanına sahiptir.

Eğer Arduino veya başka bir mikrodenetleyici ile çalışıyorsanız, ULN2003 kesinlikle araç kutunuzda bulunması gereken bir entegredir.
