XH-M609 Şarj Deşarj Koruma Devresi 12-36V

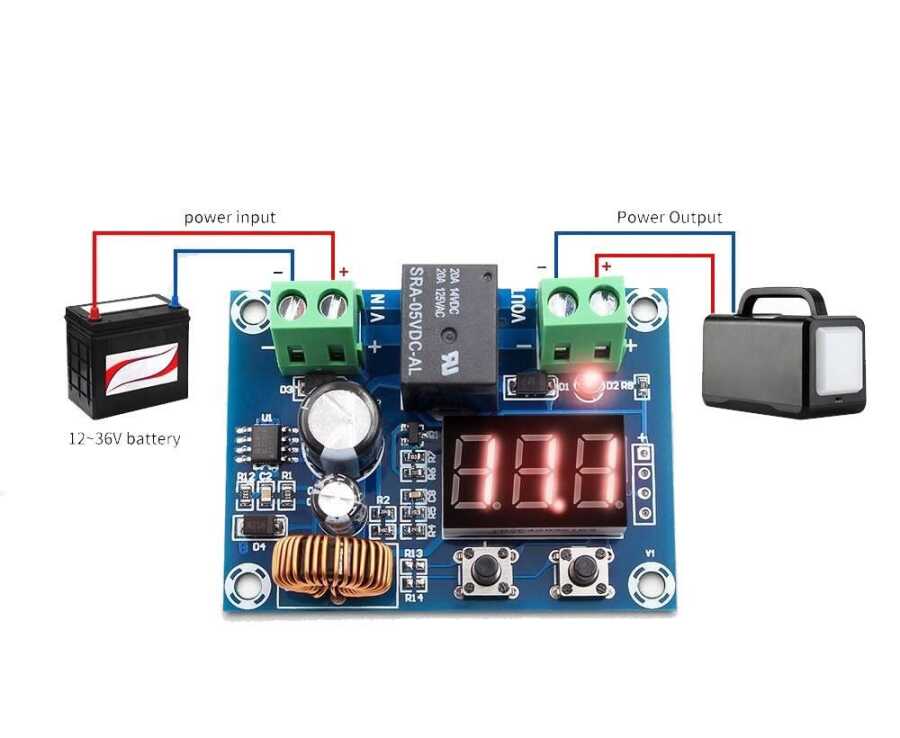

XH-M609 pil ve akü gibi ürünlerin aşırı şarj olmasını yada aşırı deşarj olmasını engelleyen bir üründür.

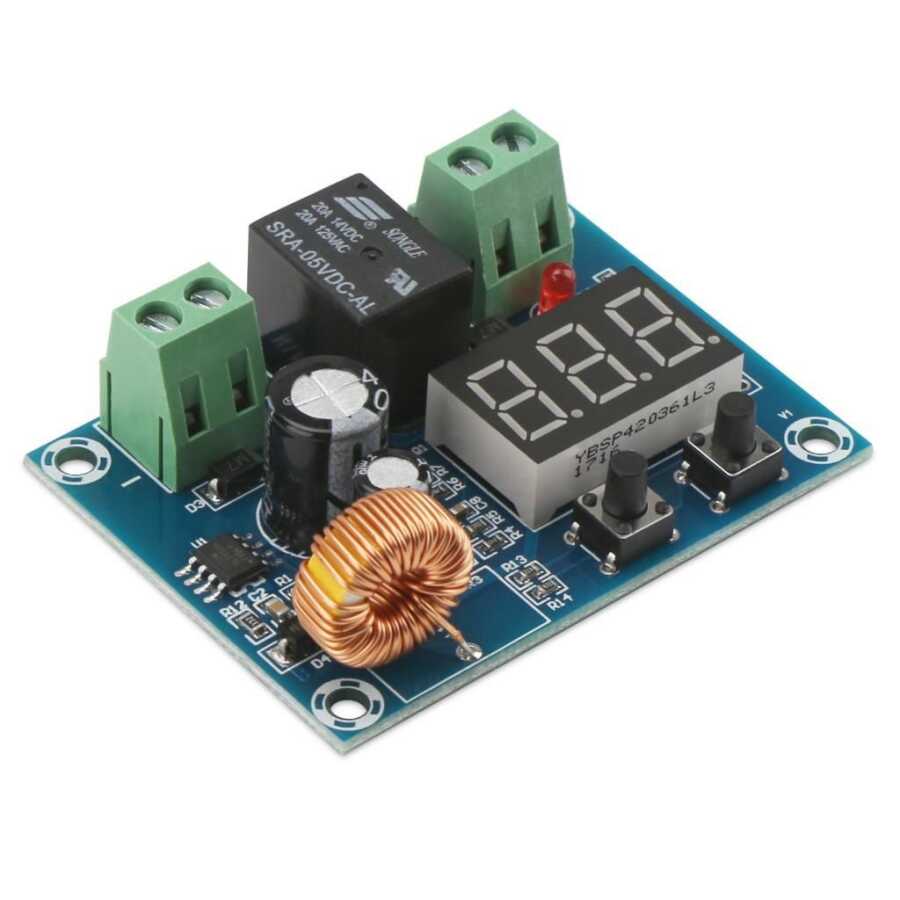

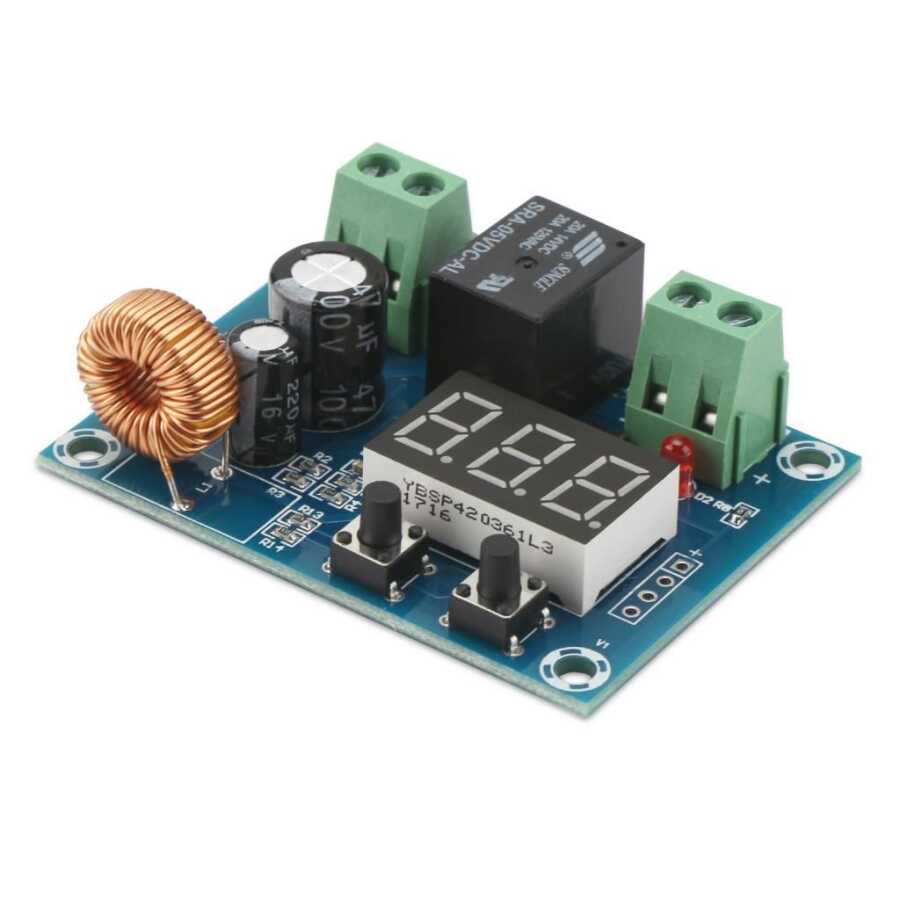

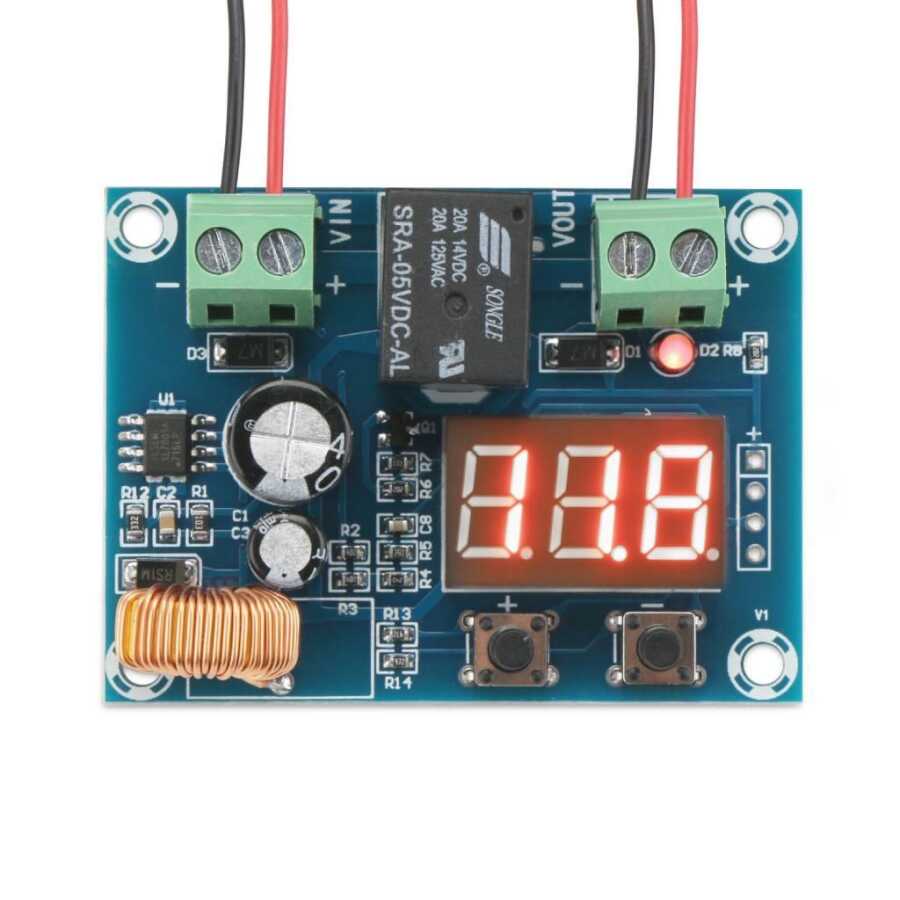

Kart üzerinde bulunan soldaki tuş alt değerdir. Buraya girilen değere ulaşıldığında röle kapanır. Diğer tuş ise ilk değerin üzerine ne kadar artış gelirse Deşarj işleminin başlaması gerektiğini veren değerdir. Örneğin soldaki değere 12V girersek ve sağdakine 3V girersek, 15V'a ulaştıldığında röle açılır. Yavaş yavaş pil değeri azalmaya başlar ve 12V'a yani soldaki değere gelindiğinde ise röle kapanır.
