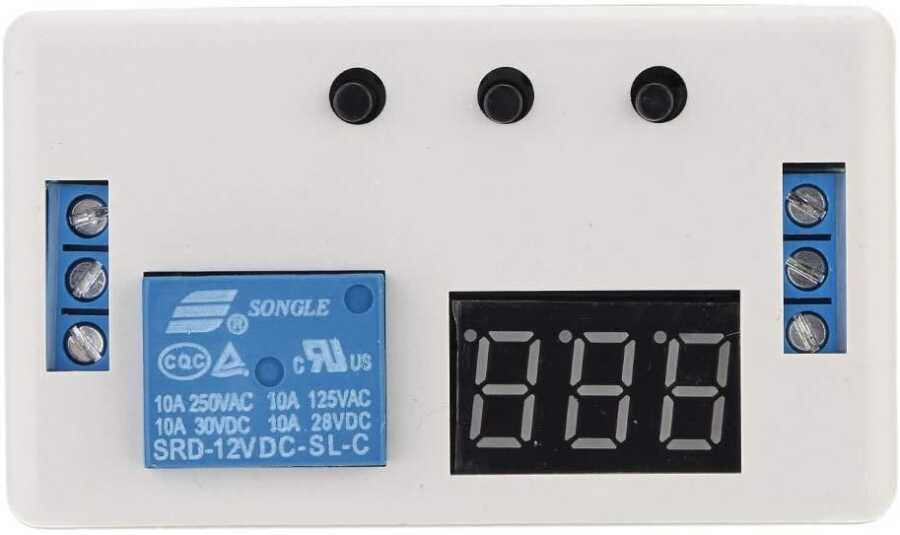

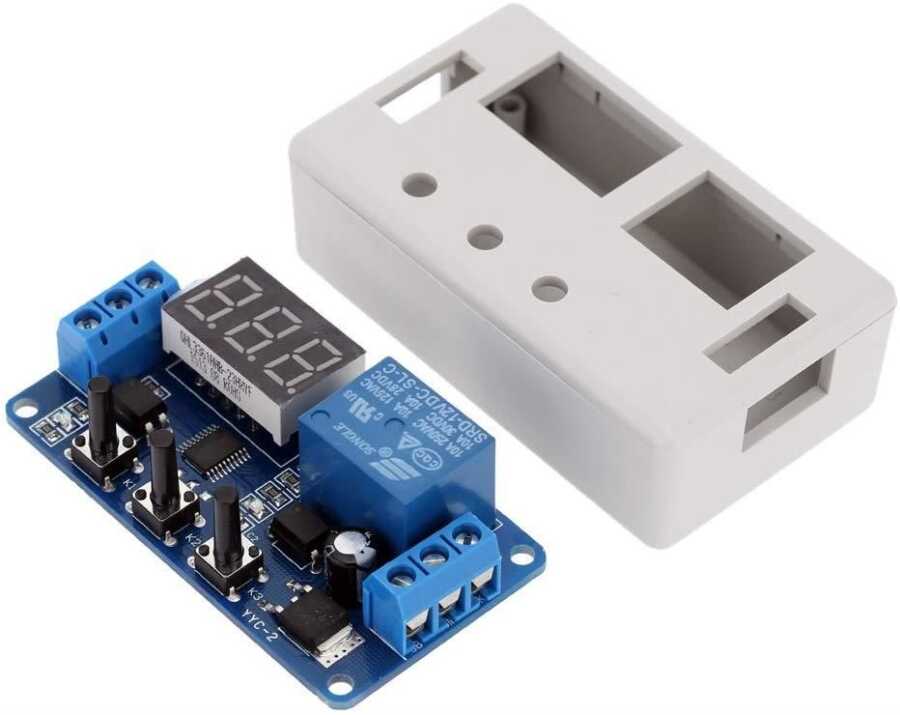

Zaman Ayarlı Röle Modülü 12V Koruma Kutulu

12v ile çalışan, koruyu kutuya sahip zaman ayarlı röle modülü. 4 farklı kullanım fonksiyonuna sahiptir. Üzerinde bulunan röle modülü DC 30V 10A yada AC 250V 10A'e kadar dayanım göstermektedir.

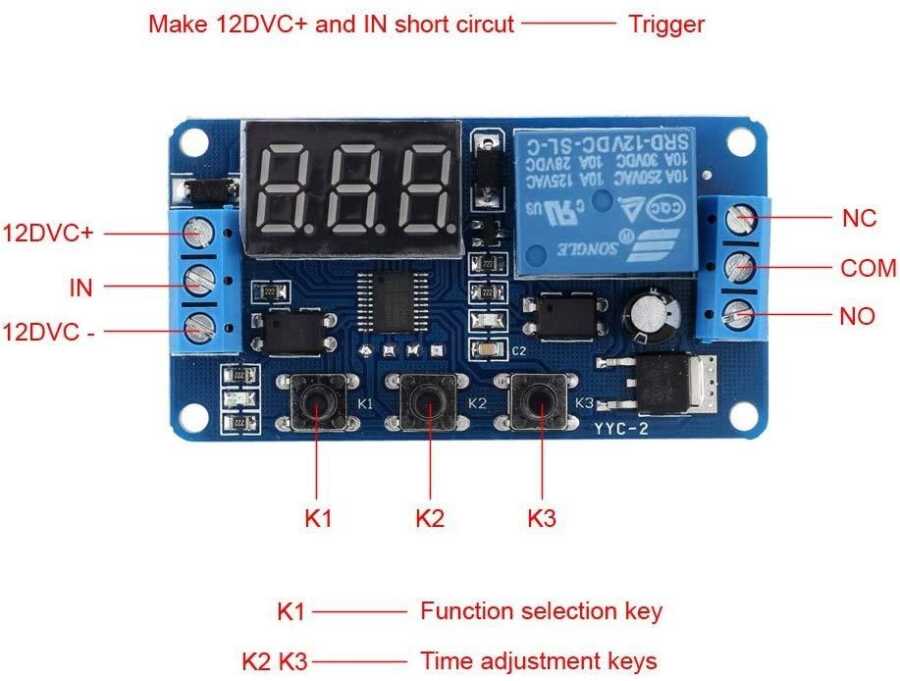

Tuşların Fonksiyonları:

K1: Mod değiştirme tuşudur. K1'e her basıldığında mod değişir.

K2: Süre ayarlama tuşudur. K2'ye ilk basışta birinci digit yanıp sönmeye başlar eğer sıfır olarak kalmasını istiyorsak tekrar k2 ye basmamız gerekiyor. Tekrar basıldığında orta digit yanar. K3'e her basıldığında 0 ile 9 arasında sayı birer birer artar ve istediğimiz sayıya geldiğinde tekrar k2'ye basılarak bir sonraki digit'e geçilebilir.

K3: K2'nin içerisindeyken sayıları değiştirir, k2 dışında ise noktanın yerini değiştirir. Dakika, saniye ve saat değişikliği bu fonksiyon ile noktanın yeri değiştirilerek yapılır.

Çalışma Modları:

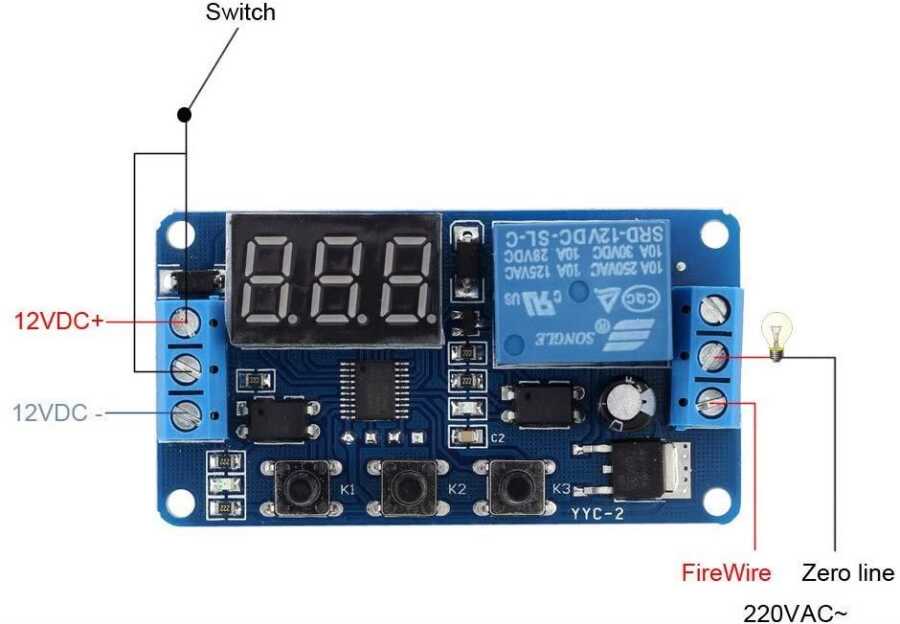

P-1: Tetikleme sinyali geldikten sonra belirlenen süre boyunca röleyi açar. Süre bittiğinde ilme biter. Tetikleme sinyali verildiğinde işlem tekrar başlar. K1 tuşu ile mod seçilir ardından K2 tuşuna basıldığında süre ayarlama ekranına gelinir.

P-2: Bu modda 2 farklı zaman değeri girilmektedir. İlk zaman değerimiz bekleme süresidir. İkinci zaman değeri ise rölenin açık kalma süresidir. Tetik verildikten sonra ilk süre kadar röle bekler. Daha sonra ikinci belirlenen süre değeri kadar açık kalır.

P-3: Bu modda da iki farklı zaman belirlenir. Ancak farklı olarak tetikleme sinyali gerekmez. İlk belirlediğimiz süre boyunca açık kalan röle, ikinci belirlenen zaman kadar kapalı kalır ve bu döngü sürekli tekrar eder.

P-4: Bu mod P1'e benzer ancak bir açıdan farklıdır. P1'de tetikleme sinyali geldiği an süre başlar. Bu modda ise tetikleme sinyali kesildiği anda başlar. Yani sinyali butondan aldığımızı düşünelim. Butona basılı tuttuğumuz sürece tetik başlamaz. Parmağımızı çektiğimiz an başlar.
