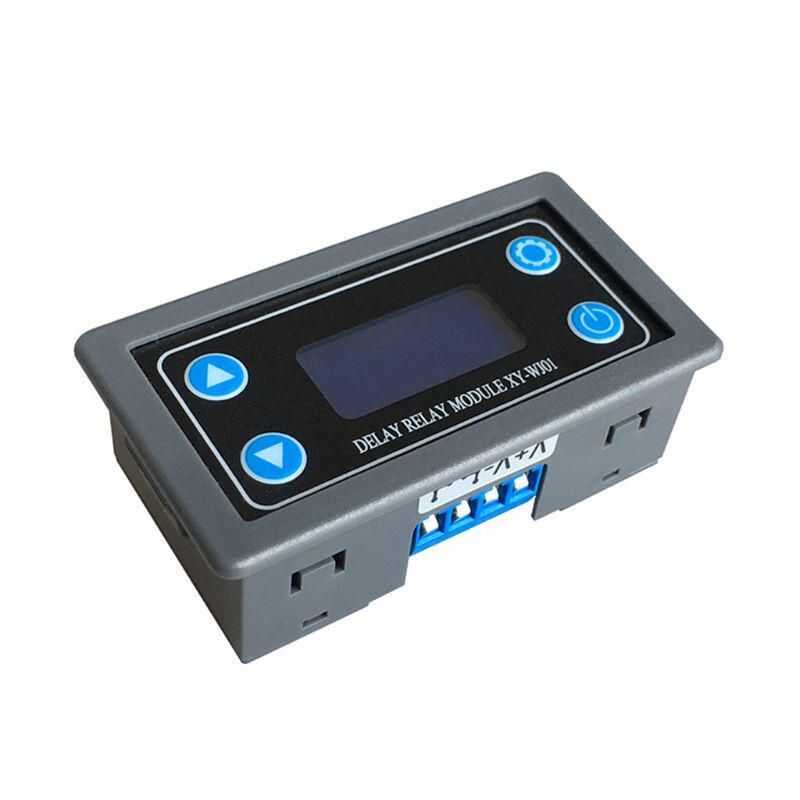

10 farklı modu bulunan, Dc yada Ac ürünlerinizle birlikte kullanabileceğiniz zamanlayıcı röle modülü. Bağlantıları ve kullanımı oldukça kolaydır. Üzerinde bulunan 4 buton yardımıyla istediğiniz modda istediğiniz süreyi girerek ürününüzü tetikleyebilirsiniz.
P0: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal geçersiz.
P1: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal yeni bir zamanlayıcıyı tetikler.
P2: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal tetikleyici sıfırlama zamanlayıcısı, rölenin bağlantısı kesildi ve zamanlamayı durdurun.
P3: sinyal tetiklendikten sonra röle bağlantıyı keserCLZaman ve sonra röle iletimi.
P4: sinyal tetiklendikten sonra, röle iletimiOPZaman ve sonra röle keserCLZaman ve daha sonra yukarıdaki eylemi döngüler, döngüde tekrar sinyal verir, röleler kesilir, zamanlayıcıyı durdurur; ve döngü sayısı (LOP) Ayarlanabilir; döngünün sonu, röleyi bağlantısız tutun;
P5: sinyal tetiklendikten sonra röle bağlantıyı keserCLZaman ve sonra röle iletimiOPZaman ve daha sonra yukarıdaki eylemi döngüler, döngüde tekrar sinyal verir, röle iletimi, zamanlayıcıyı durdurur; ve döngü sayısı (LOP) Ayarlanabilir; döngünün sonu, röle iletimini koruyun;
P6: röle iletiminden sonra güç açıldıktan sonra tetik sinyali yokOPZaman, röle keserCLZaman, ve sonra yukarıdaki eylemi döngüler, sinyal döngüde geçersiz, döngü sayısı (LOP) Ayarlanabilir; döngünün sonu, röleyi bağlantısız tutun;
P6: güç açıldıktan sonra tetik sinyali yok, röle kesildikten sonraCLZaman, röle iletimiOPZaman, ve sonra yukarıdaki eylemi döngüler, sinyal döngüde geçersiz, döngü sayısı (LOP) Ayarlanabilir; döngünün sonu, röle iletimini koruyun;
P8: sinyal tutma fonksiyonu: sinyal korunur, zamanlama temizlenir ve röle iletimi; sinyal kaybolduğunda, röle zamanlamadan sonra keserOP; Zamanlama sırasında başka bir sinyal var ve zamanlama temizlendi;
P9: sinyal tutma fonksiyonu: sinyal korunur, zamanlama temizlenir ve röle kesilir; sinyal kaybolduğunda, zamanlamadan sonra röle iletimiCL; Zamanlama sırasında başka bir sinyal var ve zamanlama temizlendi;
Özellikler:
Zamanlama aralığı: 0.01 sn ~ 9999 min

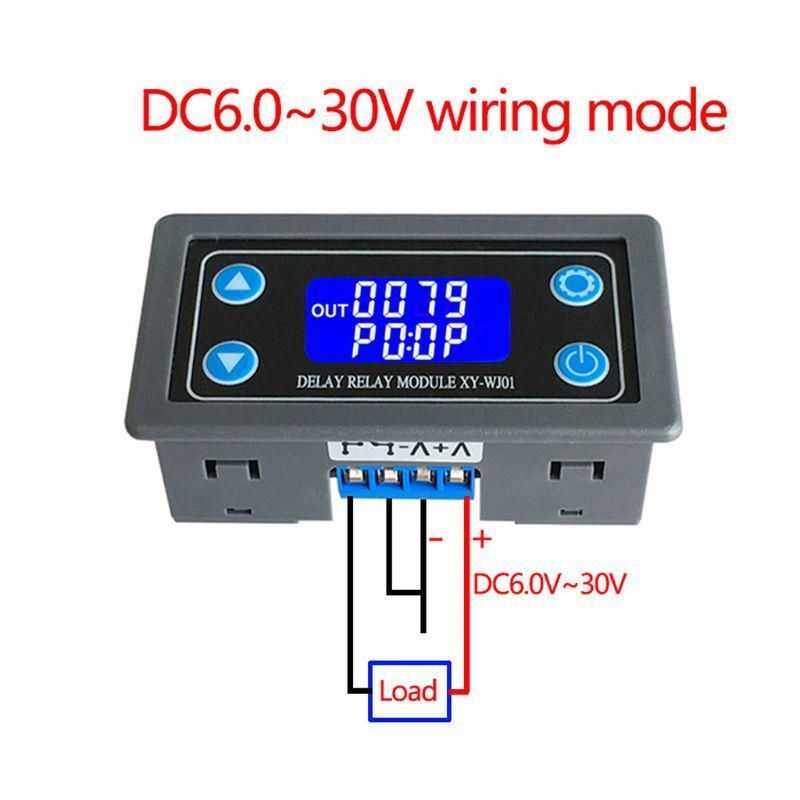

Güç kaynağı: 6V ~ 30V

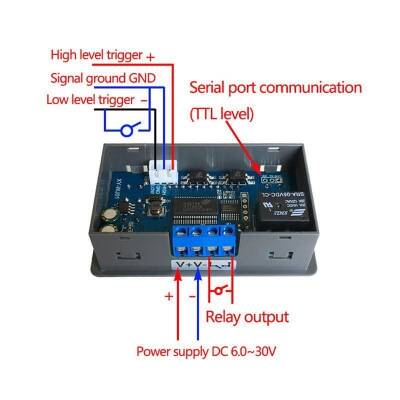

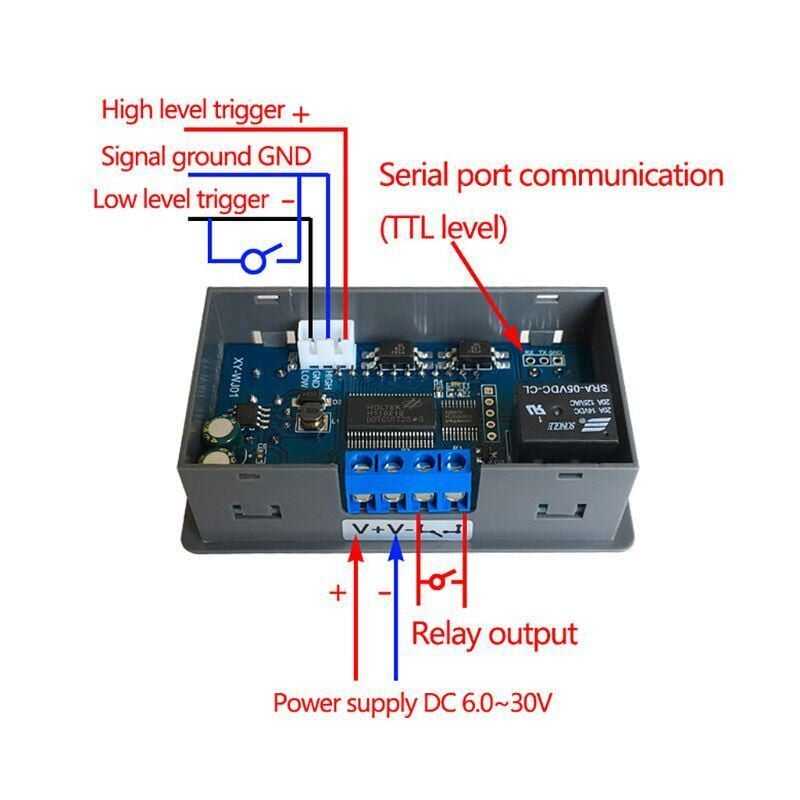

Tetikleyici sinyal kaynağı: Yüksek düzey(3.0V ~ 24.0V), Düşük seviye(0.0V ~ 0.2V), Sinyal geçiş

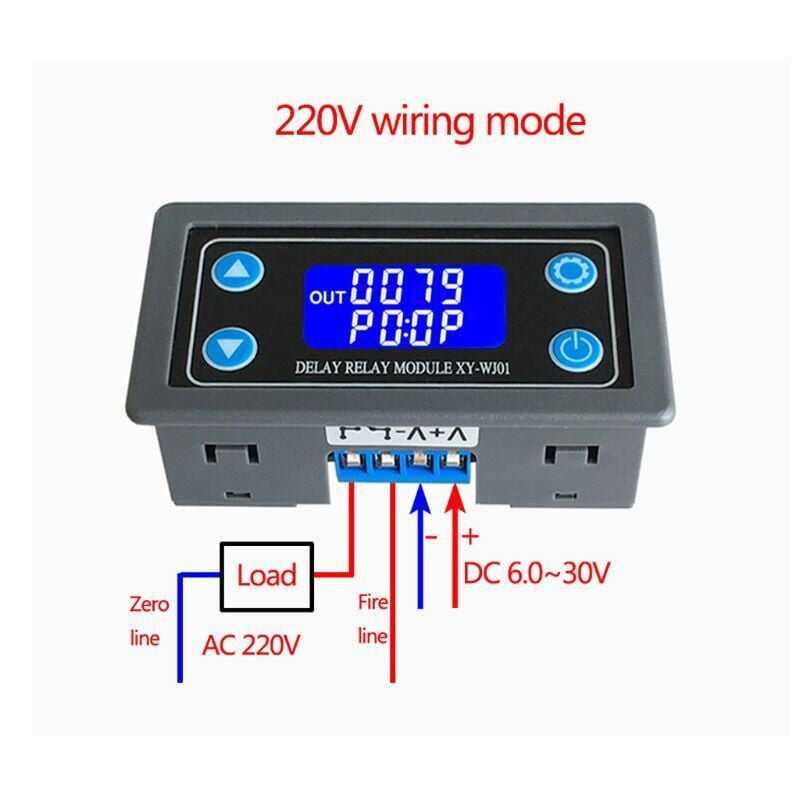

Maxmum çıktı yük: DC 30V 5A ve AC 220V 5A
Statik akım: 15mA işletim mevcut: 50mA
Servis ömrü: 100.000'den fazla kez;
Çalışma sıcaklığı: -40-85° C
Boyutu: 8 x 3.8 x 1.9cm/3.15 x 1.5 x 0.75 inc
