5V Zaman Ayarlı Röle Modülü 32 Modlu

Yorumlar (0)
Yorum Yap
Marka: Motorobit
Ürün Kodu: RLK.ZMN.01.000029
Stokta 10+ ürün
195,25 TL + KDV
KDV Dahil: 234,30 TL

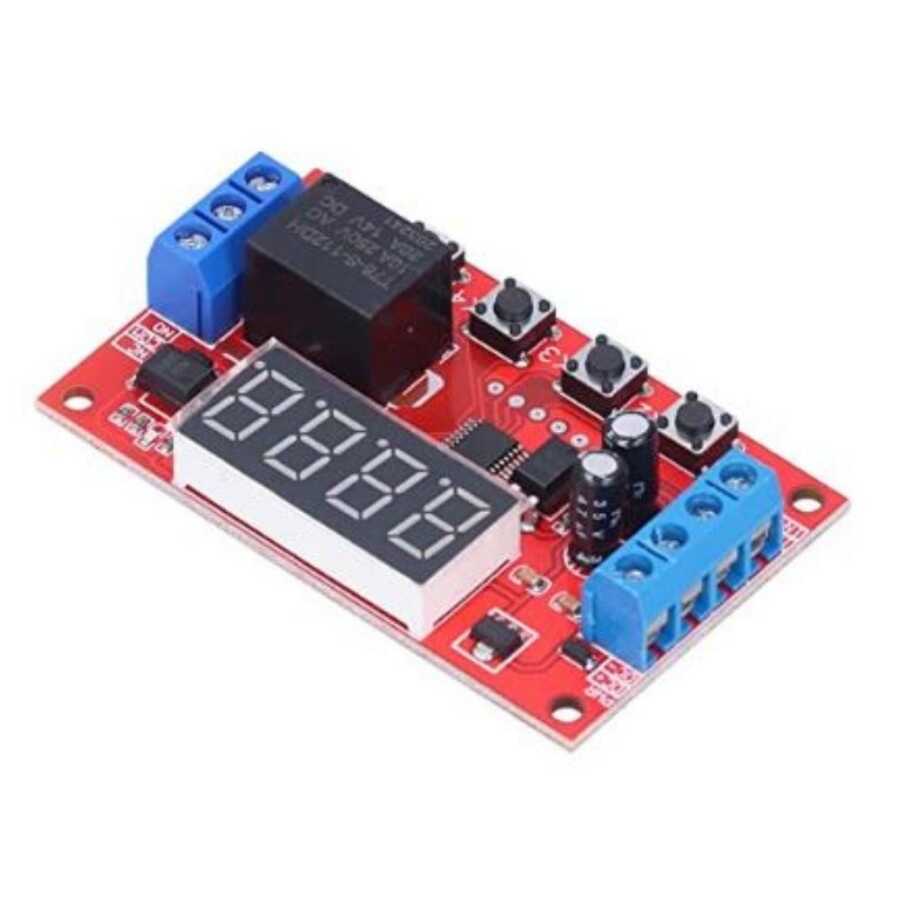

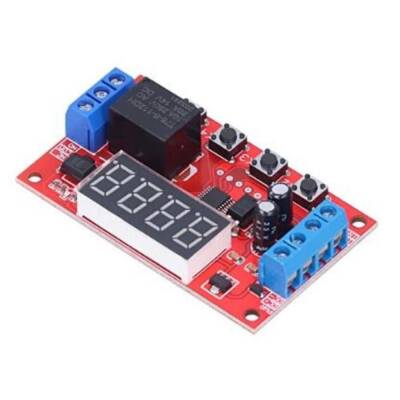

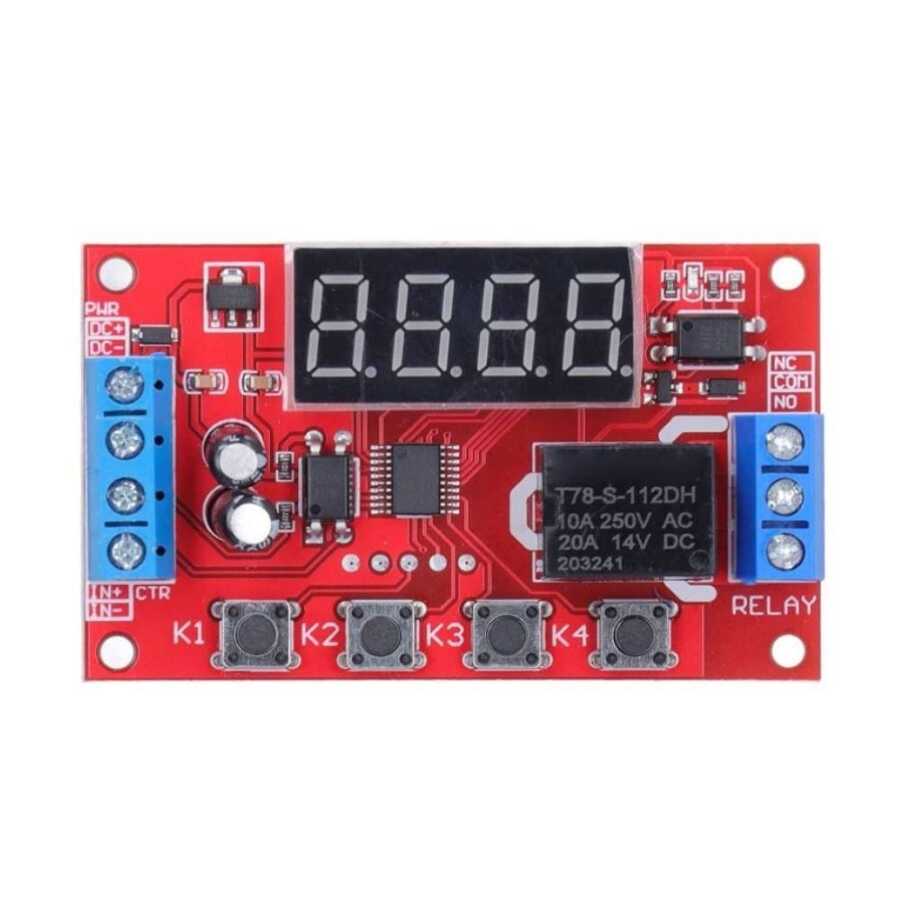

5V Zaman Ayarlı Röle Modülü 32 Modlu


5V Zaman Ayarlı Röle Modülü 32 Modlu. 5VDC ile çalışan zaman ayarlı röle modülüdür. 0,1 ~ 999 dakika arası ayarlanabilmektedir. 32 farklı çalışma modu bulunmaktadır.

Özellikler

  • Besleme Gerilimi: 5VDC
  • Çıkış Yükü: 30VDC 10A / 250VAC 5A
  • Çalışma Sıcaklık Aralığı: -25 ~ 85°C
  • Boyut: 65x34x17.5mm
  • Hafıza Fonkisyonu

Ürün Kılavuzu


Modlar

P-11: jog modunda, sinyal girişi ve sinyal bağlantısı yok.

P-12: kendinden kilitleme modu, rölenin durumu her tetiklemeden sonra bir kez tersine döner.

P-13: tetiklendikten sonra, röle bir zamanı geciktirdikten sonra çekilecek ve kesilecek; Tetik gecikme sırasında geçersiz olacaktır.

P-14: tetiklendikten sonra, röle çekilecek ve bir zamanın gecikmesinden sonra kesilecek; Tetik gecikme sırasında yeniden zamanlı olacaktır.

P-15: tetiklendikten sonra röle çekilecek ve gecikme süresinden sonra kesilecek; Gecikme süresi boyunca birikmiş zamanlayıcı tetiklenecektir.

P-16: tetiklendikten sonra röle, A zamanını geciktirdikten sonra çekilir ve kesilir; Gecikme sırasında sıfırlama tetiklenir (röle bağlantısı kesilir).

P-17: tetiklendikten sonra, röle sinyalin süresi için çeker, giriş sinyali kaybolur ve daha sonra bir zamanın gecikmesinden sonra keser; Gecikme süresi boyunca, röle, çekmeyi tutmak için tekrar tetiklenir ve son sinyal kaybolana kadar zamanlama durur, Bir zaman geciktirin ve bağlantıyı kesin.

P-18: röle, güç açıldıktan hemen sonra çekilecek ve bir saniyelik bir gecikmeden sonra kesilecek; Bir sonraki güce kadar.

P-21: sinyali verin, röle bir zamanın gecikmesinden sonra çekilecektir.

P-22: sürekli bir sinyal verin, zaman aşıldıktan sonra röle çekilecek; Sinyal kaybolduğunda röle açılacak.

P-23: sinyal bir kereden fazla kaybolduğunda, röle çeker; Bir sinyal olduğunda, röle keser.

P-24: sürekli bir sinyal verin. Zaman aşarsa, röle içeri çekilir; Sinyal bir saatten fazla kaybolduğunda röle açılır.

P-25: sürekli bir sinyal verin, röle bir süreyi geçtikten sonra çeker; Tekrar sürekli bir sinyal verin, röle bir süreyi geçtikten sonra kapanır

P-26: bir sinyal verin, röle bir süre çekildikten sonra kesilir; Sinyal kaybolduktan sonra röle ikinci bir çekmeden sonra duracaktır.

P-27: bir darbe sinyali (yükselen kenar veya düşen kenar) var, röle bağlantısı kesildi, nabız sinyali yok, röle bir zamanın gecikmesinden sonra çeker (sürekli yüksek seviye veya sürekli düşük seviye nabız olarak kabul edilir).

P-28: güç açıldıktan sonra röle, güç kapanana kadar gecikme süresinden sonra çekilecektir.

P-31: güç açıldıktan sonra, röle A zamanında çeker ve sonsuz bir döngüde B zamanını kapatır; Güç kapalı durur.

P-32: sürekli bir sinyal var, röle bir seferde çeker, B zamanını keser, sonsuz döngü; Sinyal kaybolur ve döngü sonlandırılır.

P-33: bir kez sinyal verin, röle bir seferde çeker, B zamanını keser, sonsuz döngü; Döngüyü sonlandırmak için başka bir sinyal verir.

P-34: güç açıldıktan sonra, röle A gecikme süresinden sonra çeker ve B zamanında çekildikten sonra keser.

P-35: bir sinyal verin, gecikme süresinden sonra a, röle B çekildikten sonra çeker ve çeker.

P-36: sürekli sinyal verilir. A aşıldıktan sonra, röle B açıldıktan ve açıldıktan sonra kesilir; Sinyal kaybolur, zamanlama temizlenir ve röle kapanır.

P-37: bir sinyal var, bir süre kapatıldıktan sonra röle otomatik olarak kesilecek ve B süresi bağlantısızlıktan sonra sayılacaktır. Sinyal tetikleyici A + B süresi boyunca geçersiz.

P-38: bir sinyal var, röle çekme süresinden sonra otomatik olarak kesilecek-a, B süresinin kesilmesinden sonra sayılmasından sonra, çekme süresinden sonra otomatik olarak kesilecektir-tekrar.

P-41: sinyal hareket etmez; Sinyal kaybolur ve tetiklenir; Röle, bağlantıyı kesmek için bir gecikme sonrasında emer ve birleştirir.

P-42: sinyal kaybolur. Gecikme süresinden sonra, röle çeker; Gecikme süresinden sonra B, röle keser.

P-43: sinyal kaybolur. Kayboluş A zamanını geçtikten sonra, röle çeker; B zamanını geciktirdikten sonra röle açılır.

P-44: güç açıldıktan sonra, röle A zamanında çeker ve B zamanını kapatır; C döngüsünden sonra röle kapanır ve durur.

P-45: güç açıldıktan sonra eylem yok; Sinyal verildikten sonra, röle bir süre çeker ve B süresini keser; Röle C döngüsünden sonra kapanır ve durdurulur; sinyal verildiğinde, tekrar çalıştırılır.

P-46: sinyal bir defadan fazla verildikten sonra, röle çeker; Çekmeye devam eder; Güç durur.

P-47: sinyal bir kez geçtikten sonra, röle çeker; B zamanı için çekildiğinde, bağlantısı kesilir.

P-48: C süresi boyunca, sürekli olarak sinyali bir defadan fazla verdikten sonra, röle B süresinden sonra kesilir ve durur.


Ağırlık (Kg)
0.1
