1.3'' 240x240 SPI TFT LCD Ekran - ST7789

1.3'' 240x240 SPI TFT LCD Ekran - ST7789

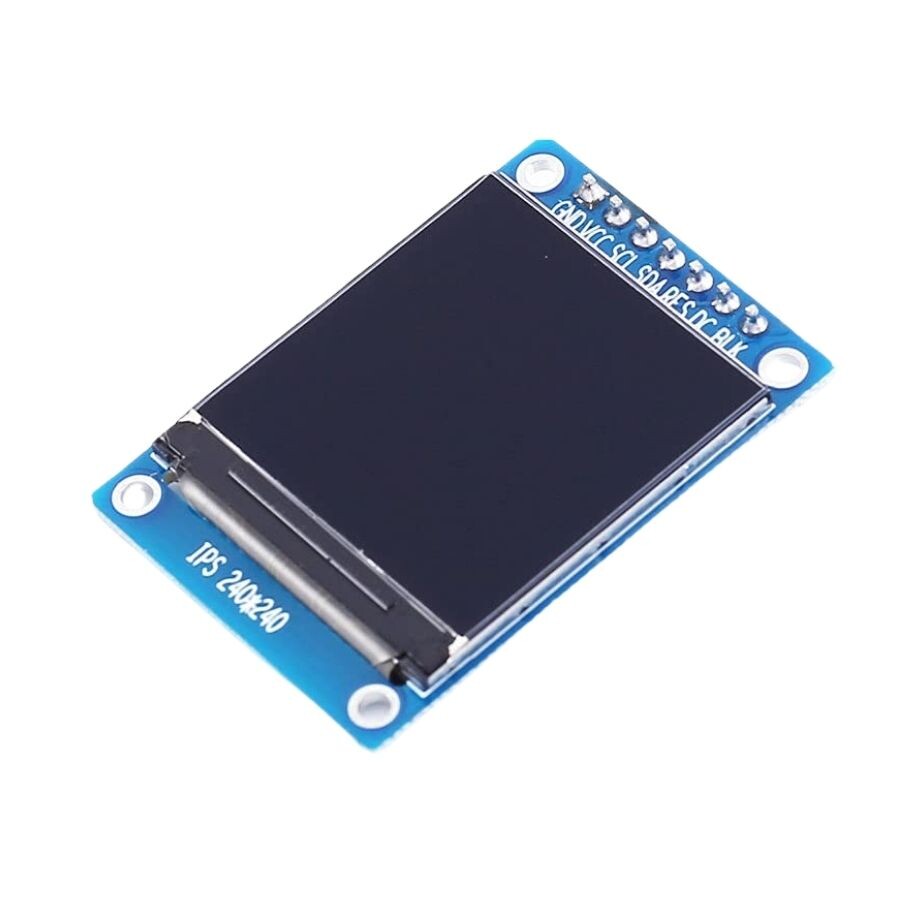

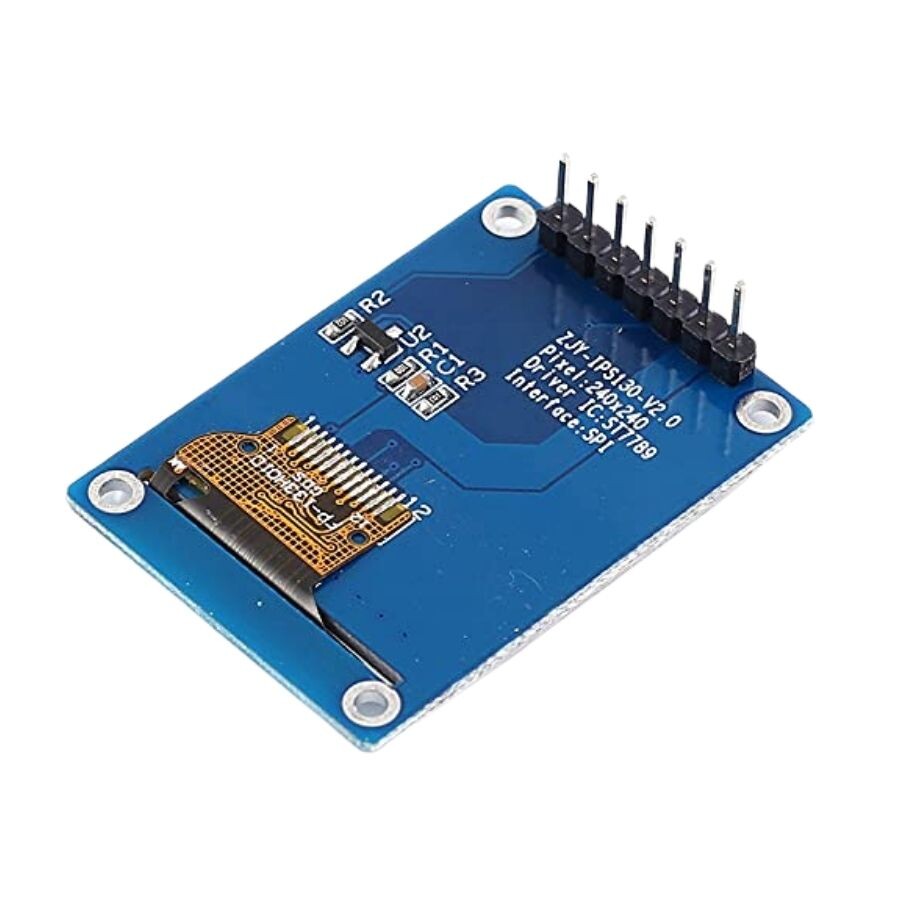

1.3'' 240x240 SPI TFT LCD Ekran - ST7789, 240x240 tam renkli TFT LCD ekran formatına sahiptir. ST7789 IC sürücüsünü kullanan bu ekran 1.3 inç ekran boyutuna sahiptir.

Adafruit_GFX Kütüphanesi

ST7789 Kütüphanesi

Özellikler

• Çalışma voltajı: 3.3V
• Ekran boyutu: 1.3 inç
• Çözünürlük: 240*240
• Arayüz türü: SPI çıkışı
• Sürücü çipi: ST7789
• Ekran rengi: RGB
• Ekran alanı: 23.4x23.4mm
• Çalışma Sıcaklığı: -20℃~85℃
• Çalışma Nemi: 5%~95%RH
• Modül Boyutu: 39x28x12mm

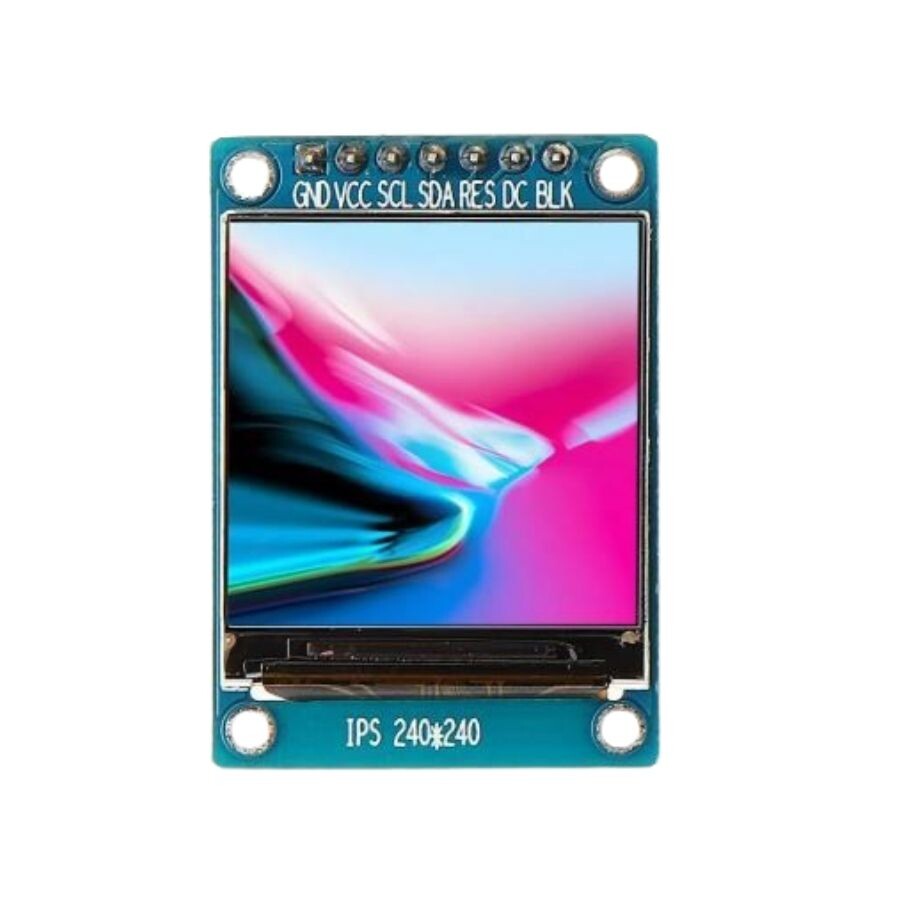

Pinout

• 1-GND
• 2-VCC
• 3-SCL
• 4-SDA
• 5-RES
• 6-DC
• 7-BLK

Örnek Arduino Kodu

#include #include #include "ST7789_AVR.h"// ===== PIN TANIMLARI =====#define TFT_DC   7#define TFT_RST  8#define TFT_CS  -1   // ❗ CS YOK#define SCR_WD 240#define SCR_HT 240ST7789_AVR tft = ST7789_AVR(TFT_DC, TFT_RST, TFT_CS);void setup() {  Serial.begin(115200);  // LCD INIT  tft.init(SCR_WD, SCR_HT);  tft.fillScreen(BLACK);  tft.setCursor(10, 10);  tft.setTextColor(WHITE);  tft.setTextSize(2);  tft.println("ST7789 OK");  delay(1000);  // Test renkler  tft.fillScreen(RED);  delay(500);  tft.fillScreen(GREEN);  delay(500);  tft.fillScreen(BLUE);  delay(500);  tft.fillScreen(BLACK);  tft.setCursor(20, 100);  tft.setTextSize(2);  tft.setTextColor(YELLOW);  tft.println("CALISIYOR");}void loop() {  // boş – ekran sabit kalır}
