2.4" 240X320 ILI9341 TFT LCD Ekran

2.4" 240X320 ILI9341 TFT LCD Ekran

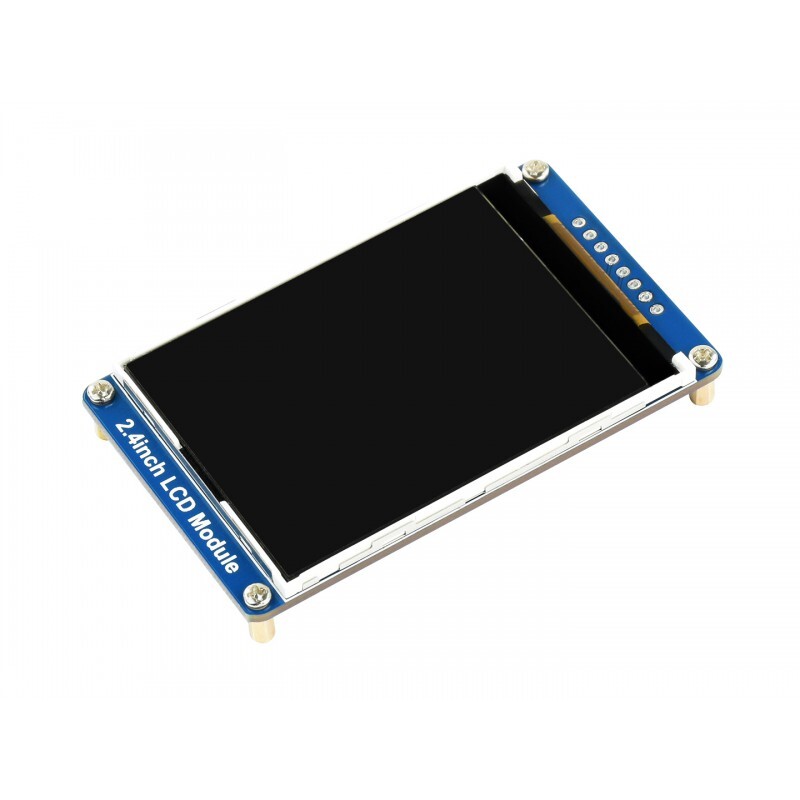

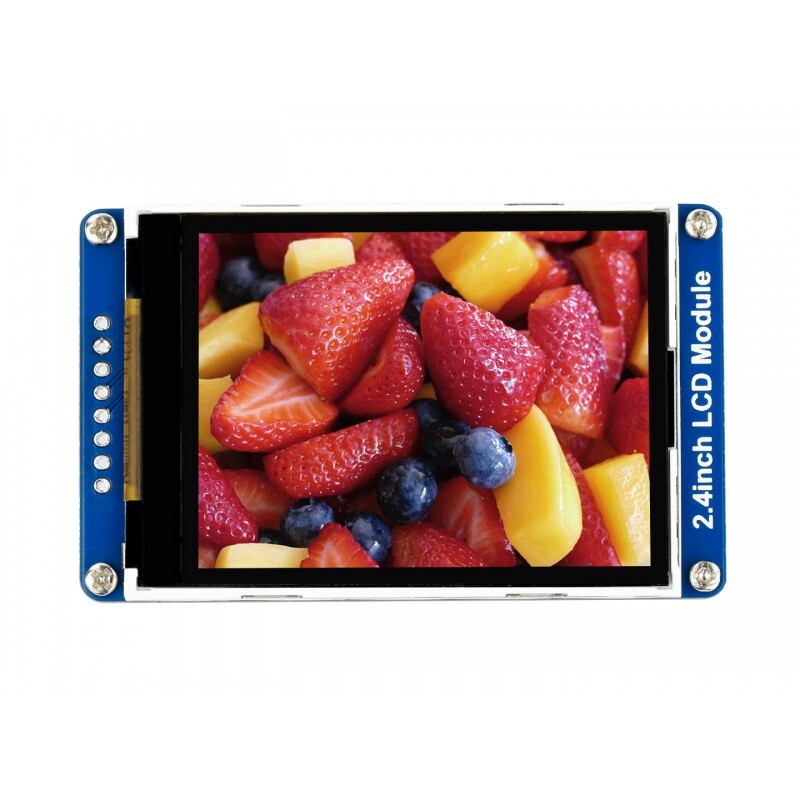

2.4" 240X320 ILI9341 TFT LCD Ekran, 240 * 320 çözünürlüğe sahip 2,4 inç TFT ekran modülü olarak iletişim için SPI arayüzünü kullanır. LCD, noktalar, çizgiler, daireler ve dikdörtgenler çizmek için kullanılabilen ve İngilizce, Çince ve resimler görüntüleyebilen temel işlevlere sahip bir dahili denetleyiciye sahiptir.

Kullanım Kılavuzu

Özellikler

• SKU: 18366
• Besleme Voltajı: 3.3-5VDC
• İletişim Arayüzü: 4 kablolu SPI
• Ekran Paneli: TFT
• Sürücü: ILI9341
• Çözünürlük: 240x320

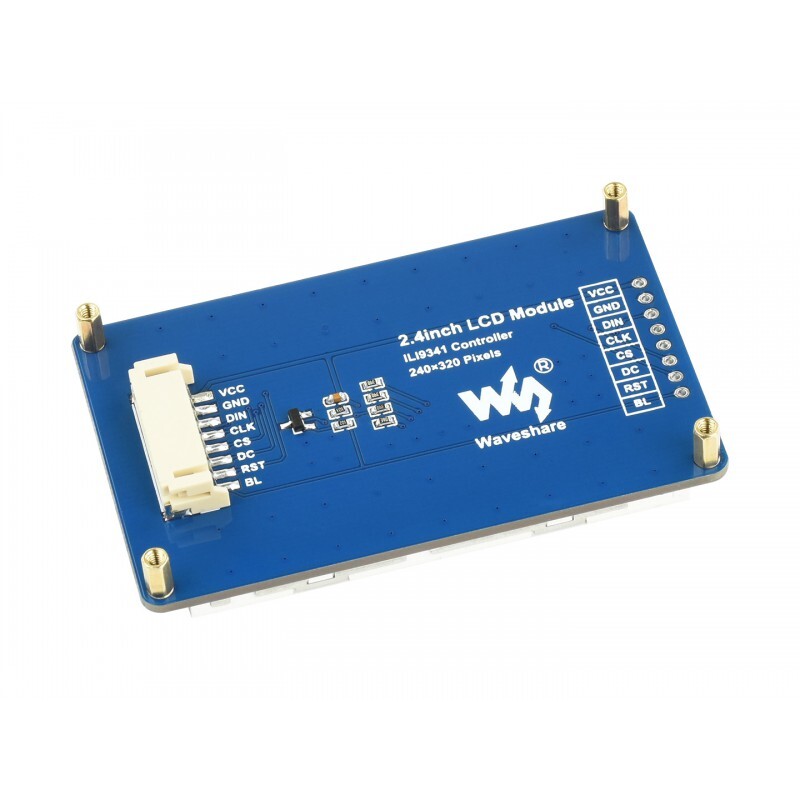

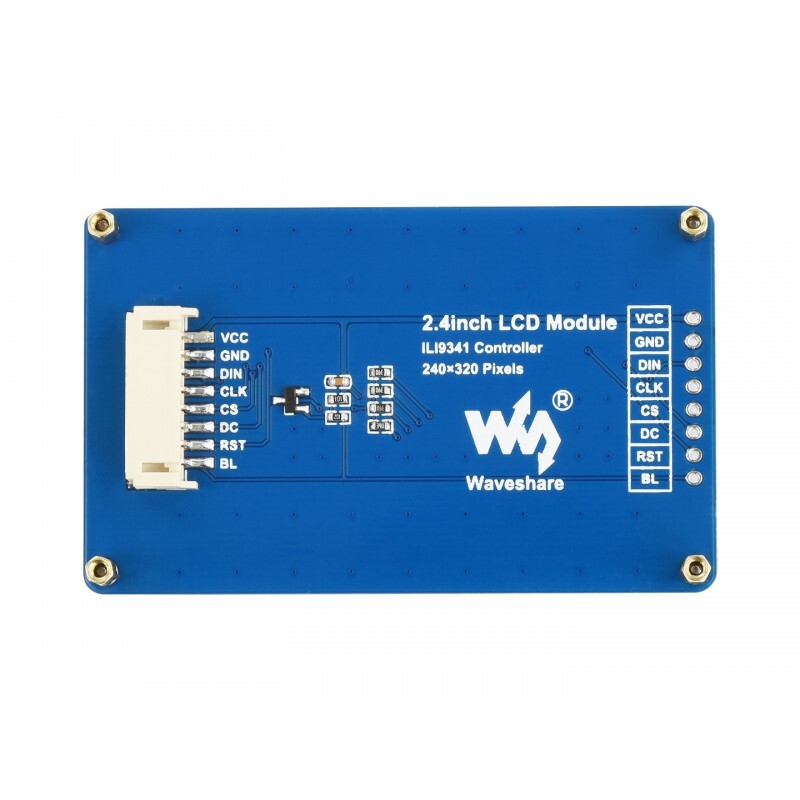

Pinout

• VCC: 3.3/5V
• GND: Ground
• DIN: SPI data input
• CLK: SPI clock input
• CS: Chip Selection
• DC: Data/Command Selection (high for data, low for command)
• RST: Reset
• BL: Backlight
