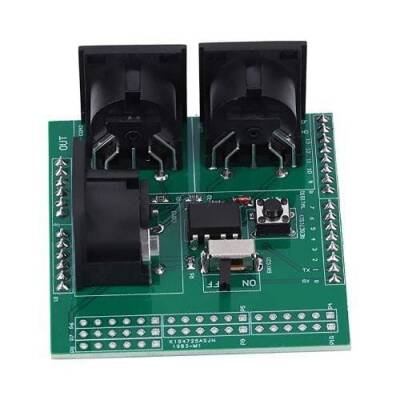

Arduino MIDI Konnektör Shield



Arduino MIDI Konnektör Shield.MIDI adaptör kartı aracılığıyla, Arduino kartınız veya diğer mikro denetleyiciniz, güçlü MIDI iletişim protokolüne erişebilir. MIDI protokolü ile asenkron seri arayüz arasında birçok benzerlik vardır, bu nedenle kullanıcılar mikrodenetleyici UART pinlerini kullanarak MIDI olay bilgilerini gönderebilirler.

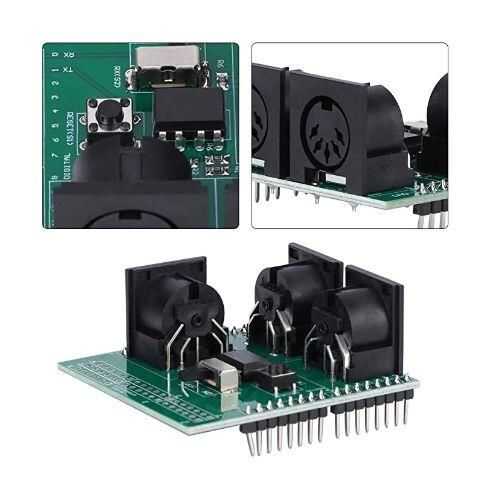

MIDI devre kartı, MIDI-IN ve MIDI-OUT bağlantıları ve bir MIDI THRU bağlantı noktası sağlar. MIDI - Bağlantı noktaları, toprak döngülerini önlemek için hafif IN izolasyonudur. MIDI devre kartı, Arduino kartına doğrudan monte edilebilir: MIDI-IN/THRU'yu Arduino donanım RX pinlerine ve MIDI-OUT'u TX'e bağlayın. Arduino verileri ve analog pinleri, güç veri yolu ve veri yolu kapatılabilir.

RUN/PGM anahtarı, kullanıcının kartı çıkarmadan Arduino kartı için seri olarak programlamasını sağlar.

PCB Boyutları: 57x57mm'dir.
