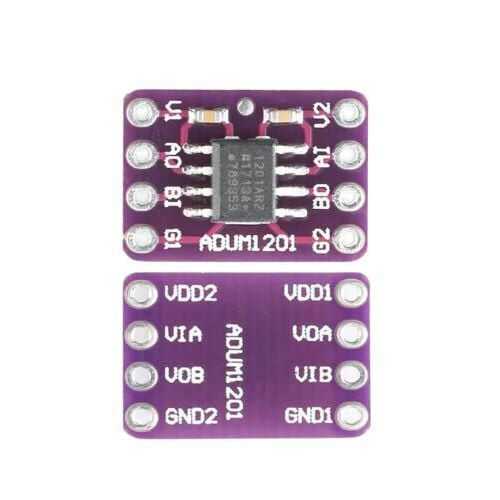

CJMCU-1201 ADUM1201 Çift Kanallı Dijital İzolatör Modülü



ADuM1201, Analog cihazların iCoupler teknolojisine dayanan çift kanallı dijital izolatörtür. Yüksek hızlı CMOS ve monolitik trafo teknolojisini birleştiren bu izolasyon bileşeni, optokuplör cihazları gibi alternatiflere üstün performans özellikleri sunar.

Led'lerin ve fotodiyotların kullanılmasını önleyerek, iCoupler cihazları, optokuplörlerle yaygın olarak ilişkili tasarım zorluklarını ortadan kaldırır. Tipik optokuplör, belirsiz akım transfer oranları, doğrusal olmayan transfer fonksiyonları ve onların etkileri ile ilgili endişeler basit iCoupler dijital arayüzler ve istikrarlı performans özellikleri ile ortadan kaldırılır. Bu iCoupler ürünleri ile harici sürücüler ve diğer ayrık bileşenlere ihtiyaç ortadan kaldırılır. Ayrıca, iCoupler cihazları karşılaştırılabilir sinyal veri hızlarında optokuplörlerin gücünün onda birini altıya kadar tüketir.

ADuM1201 izolatörü, çeşitli kanal konfigürasyonlarında ve veri hızlarında iki bağımsız izolasyon kanalı sağlar. 2.7 V ila 5.5 V arasında değişen besleme voltajı ile çalışır ve daha düşük voltaj sistemleriyle uyumluluk sağlar ve izolasyon bariyeri boyunca bir voltaj çeviri işlevselliğini sağlar. Ek olarak, ADuM1201 düşük darbe genişliği bozulması (CR sınıfı için <3 ns) ve sıkı kanaldan kanala eşleme (CR sınıfı için <3 ns) sağlar. Diğer optokuplör alternatiflerinden farklı olarak, ADuM1201 izolatörü, giriş mantığı geçişlerinin yokluğunda ve güç açma/güç kapatma koşullarında dc doğruluğunu sağlayan yenileme özelliğine sahiptir.
