ESP32-C3 Super Mini Genişletme Kartı

ESP32-C3 Super Mini Genişletme Kartı

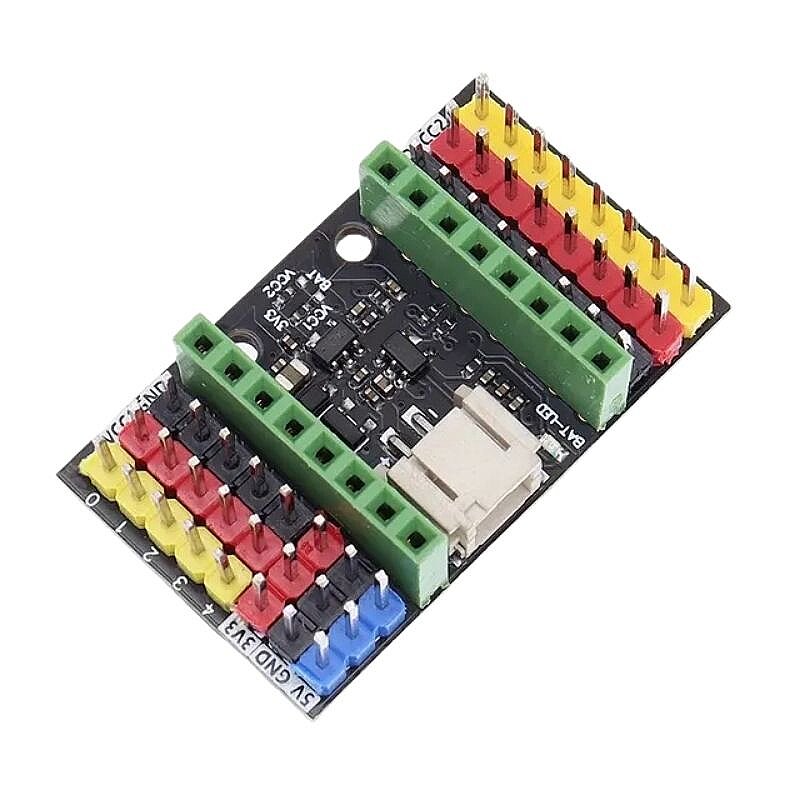

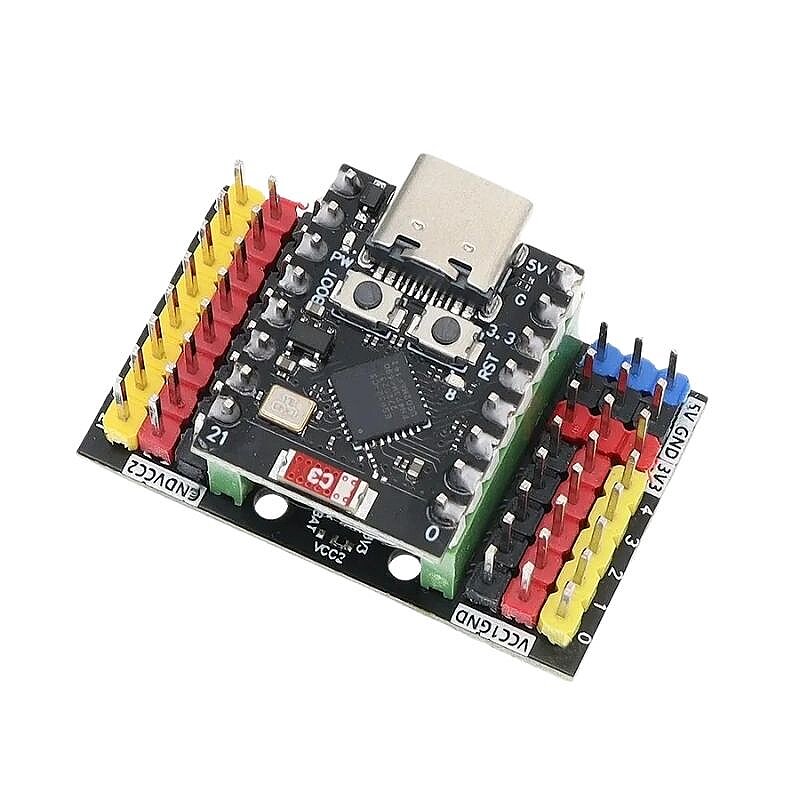

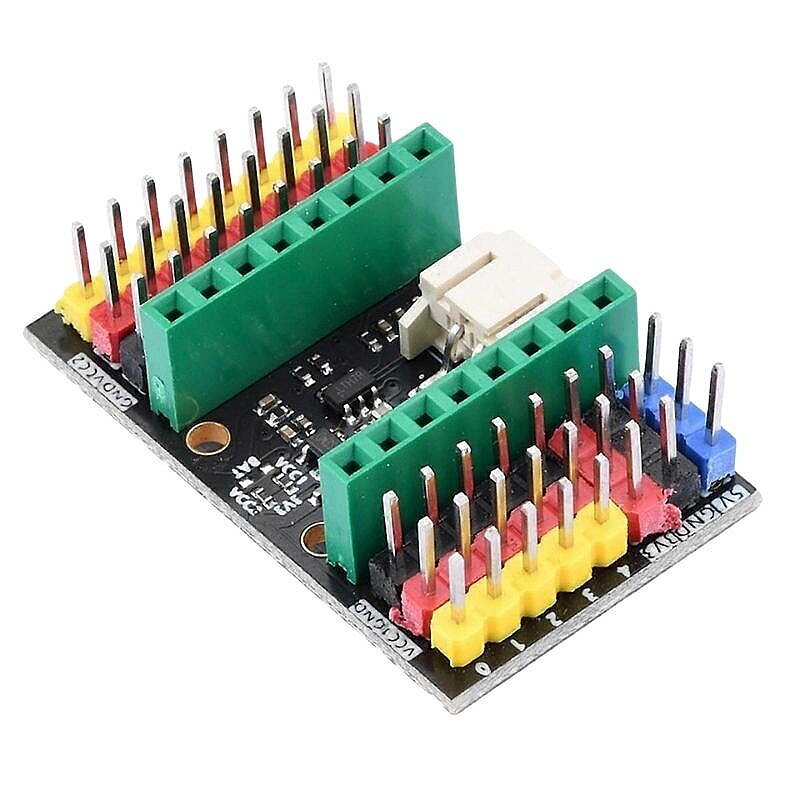

ESP32-C3 Super Mini Genişletme Kartı, ESP32-C3 Super Mini geliştirme kartını daha kullanışlı hale getirmek için tasarlanmış kompakt bir genişletme kartıdır. Kart, SuperMini üzerindeki GPIO pinlerini daha erişilebilir hale getirir; sensör, modül, kablo ve harici devre bağlantılarını prototipleme sırasında çok daha düzenli kullanmanızı sağlar.

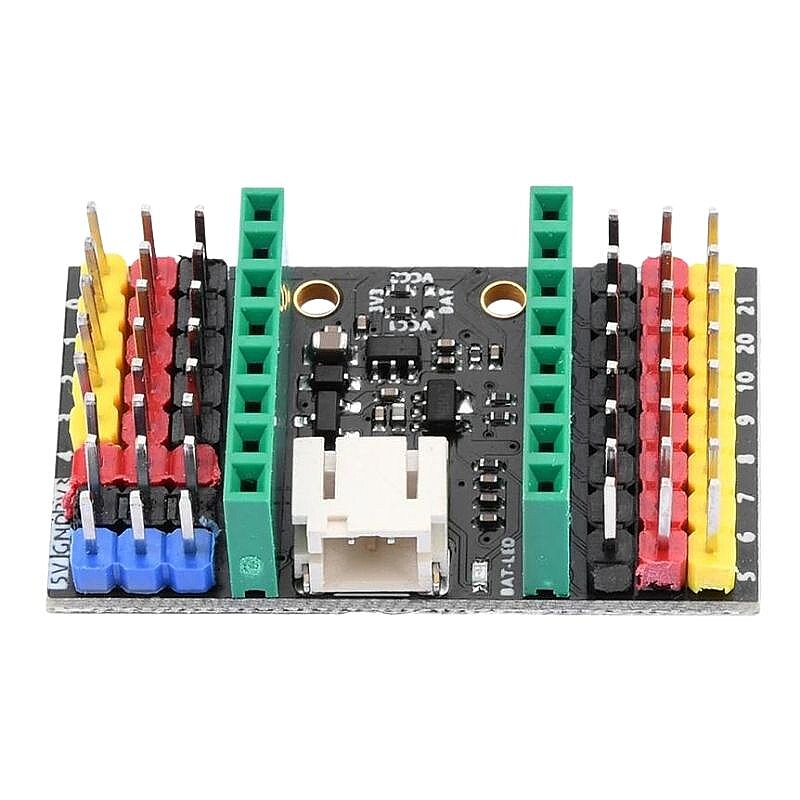

Bu genişletme kartının en önemli avantajı, 3.7V lityum pil bağlantısı ve USB üzerinden şarj desteği sunmasıdır. PH2.0 pil konnektörü sayesinde uyumlu LiPo/Li-ion piller doğrudan bağlanabilir. Şarj sırasında yeşil gösterge LED'i yanar; pil dolduğunda gösterge söner.

VCC1 ve VCC2 güç hatları varsayılan olarak 3.3V çıkış verir. Gerektiğinde lehim jumper ayarıyla bu çıkışlar 3.7V pil hattına yönlendirilebilir. Bu yapı, hem düşük voltajlı sensörlerle hem de pil gerilimi isteyen bazı modüllerle daha esnek çalışma imkanı sağlar.

VCC1 ve VCC2 Güç Çıkışları

Genişletme kartı üzerinde VCC1 ve VCC2 olmak üzere iki ayrı güç çıkış hattı bulunur. Varsayılan fabrika ayarında bu hatlar 3.3V verir. Bu ayar, çoğu ESP32-C3 SuperMini çevre birimi ve düşük voltajlı sensör için uygundur.

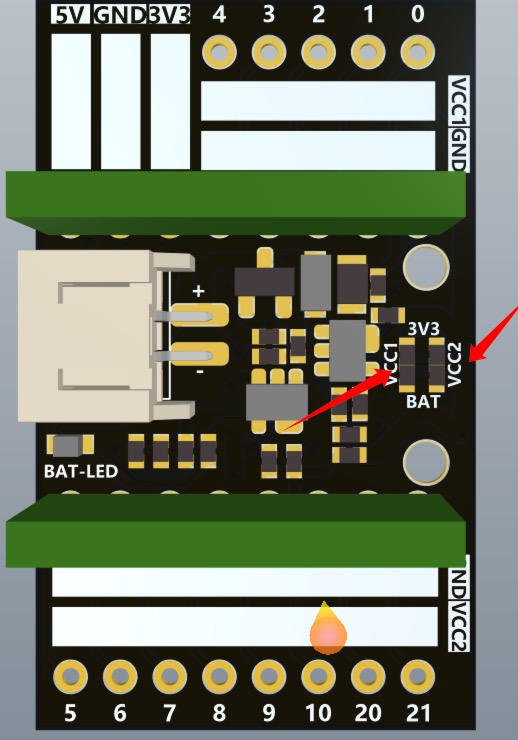

Daha yüksek gerilim isteyen uygulamalarda VCC1 veya VCC2 hattı 3.7V pil gerilimine alınabilir. Bunun için ilgili hattaki varsayılan 0R direnç kaldırılır ve PCB üzerindeki jumper padleri lehimle köprülenir. VCC1 ve VCC2 ayrı ayrı kontrol edildiği için yalnızca ihtiyaç duyulan çıkış değiştirilebilir.

Not: 3.7V çıkış pil hattına bağlıdır; bağlı sensör veya modülün bu gerilimi desteklediğinden emin olunmalıdır.

Özellikler

• Pil Girişi: 3.7V Lityum Pil
• Pil Konnektörü: PH2.0
• GPIO: 10 GPIO pinini bağlantıya açar
• Güç Çıkışları: VCC1 ve VCC2
• Varsayılan VCC Çıkışı: 3.3V
• Alternatif VCC Çıkışı: Lehim ile 3.7V pil hattına alınabilir
• Boyut: 37.4x22.5mm
