ESP32-P4-Module Yüksek Performanslı Geliştirme Kartı

ESP32-P4-Module Yüksek Performanslı Geliştirme Kartı

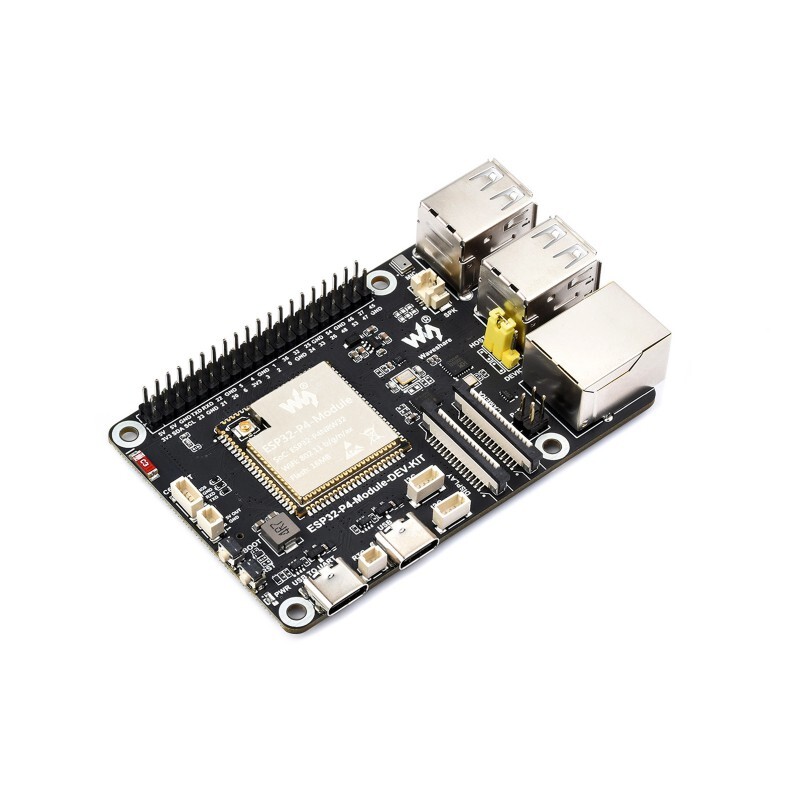

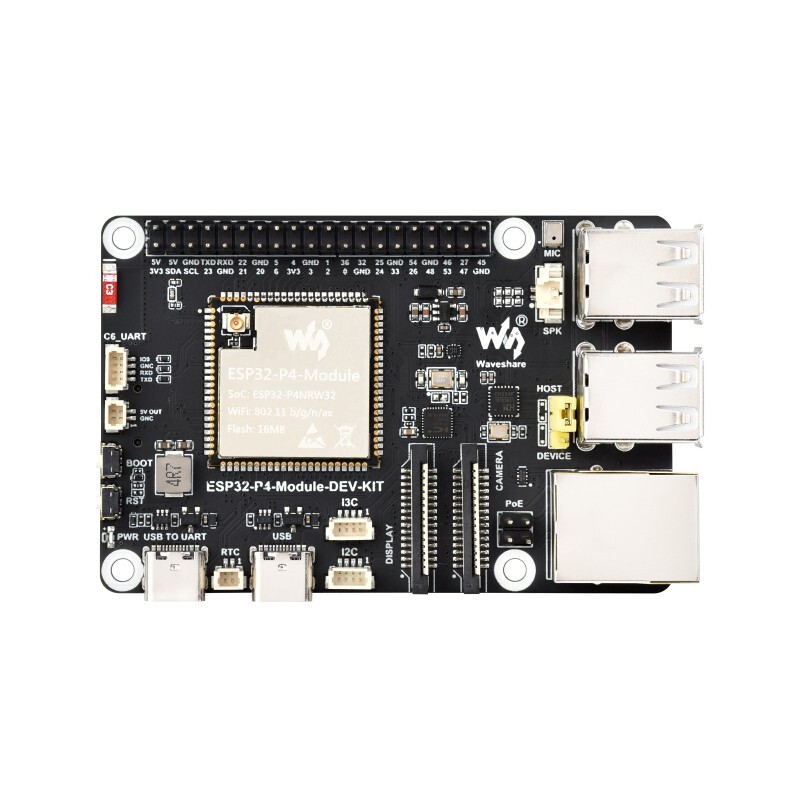

ESP32-P4-Module Yüksek Performanslı Geliştirme Kartı entegre ESP32-C6 ile ESP32-P4 tabanlı bir multimedya geliştirme kartıdır ve Wi-Fi 6 ve Bluetooth 5 kablosuz bağlantı desteği sunar. MIPI-CSI (entegre Görüntü Sinyal İşlemcisi ile), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI vb. dahil olmak üzere zengin İnsan-Makine arayüzlerine sahiptir.

Ayrıca, USB OTG 2.0 HS, ayrılmış PoE fonksiyon başlığına sahip yerleşik RJ45 Ethernet portu ve bazı Raspberry Pi HAT'lerle uyumlu, daha geniş bir uygulama yelpazesine uyum sağlayan yerleşik 40PIN GPIO başlığını destekler. ESP32-P4, 400 MHz çift çekirdekli RISC-V işlemci kullanır ve 32 MB'a kadar PSRAM'i destekler. USB 2.0, MIPI-CSI/DSI, H.264 kodlayıcı ve diğer çevre birimleriyle düşük maliyetli, yüksek performanslı ve düşük güç tüketimli multimedya geliştirme ihtiyaçlarını karşılar.

Ayrıca, Dijital İmza Çevre Birimi ve özel bir Anahtar Yönetim Birimi entegre ederek güvenli veri ve işlemler sağlar. Özellikle yüksek performanslı ve yüksek güvenlikli uygulamalar için tasarlanan ESP32-P4-Module-DEV-KIT, insan-makine etkileşimi, verimli uç bilişim ve G/Ç genişletme gereksinimlerini karşılar.

Kılavuz

Özellikler

• SKU: 30560
• İşlemci
  • RISC-V 32 bit çift çekirdekli işlemci (HP sistemi) ile donatılmış olup, DSP ve komut seti genişletmelerinin yanı sıra kayan nokta birimleri (FPU) içerir ve ana frekansı 400 MHz'e kadardır.
  • RISC-V 32 bit tek çekirdekli işlemci (LP sistemi) ile donatılmış olup, ana frekansı 40 MHz'e kadardır.
  • ESP32-C6 WIFI/BT yardımcı işlemcisi ile donatılmıştır, SDIO aracılığıyla WIFI 6/Bluetooth 5 ve diğer işlevleri genişletebilir.
• Bellek
  • 128 KB yüksek performanslı (HP) sistem salt okunur belleği (ROM)
  • 16 KB düşük güçlü (LP) sistem salt okunur belleği (ROM)
  • 768 KB yüksek performanslı (HP) L2 belleği (L2MEM)
  • 32 KB düşük güçlü (LP) SRAM
  • 8 KB sıkı bağlantılı sistem belleği (TCM)
  • İçinde 32 MB PSRAM bulunan paket, modül 16 MB Nor Flash ile entegre
• Çevresel arayüzler
  • Yerleşik 2*20 başlık pini, 28 adet programlanabilir GPIO, çeşitli çevresel aygıtları destekler
  • Yerleşik Tip A USB 2.0 OTG arayüzü, 100 Mbps Ethernet arayüzü, SDIO3.0 TF kart yuvası, farklı senaryolarda rahat kullanım için Tip C UART flaş portu
  • Yerleşik hoparlör arayüzü, mikrofon, 3,5 mm kulaklık girişi, Codec çipi ve güç amplifikatörü çipi, ideal ses işlevi gereksinimlerini karşılamak için kullanılabilir
  • Yerleşik MIPI-CSI yüksek çözünürlüklü kamera arayüzü, Full HD 1080P görüntü yakalama ve kodlama desteği, entegre görüntü sinyal işlemcisi (ISP) ve H264 video kodlayıcı, H.264 ve JPEG video kodlamasını (1080P @30fps) destekler, bilgisayarlı görü, makine görüşü ve diğer alanlara kolayca uygulanabilir
  • Yerleşik MIPI-DSI yüksek çözünürlüklü ekran görüntüleme arayüzü, entegre piksel işleme hızlandırıcısı (PPA), 2D grafikler JPEG görüntü kod çözmeyi (1080P @30fps) destekleyen hızlandırma denetleyicisi (2D DMA), yüksek çözünürlüklü ekran görüntüsü ve akıcı HMI deneyimi için güçlü destek sağlar. Akıllı ev merkezi kontrol ekranı, endüstriyel merkezi kontrol ekranı, otomat ve diğer senaryolara uygulama için uygundur.
  • Ayrılmış PoE modül arayüzü, geliştirme kartının güç kaynağı modunu daha esnek hale getirir ve ESP32-P4-Module-DEV-KIT serisinin ağ ve güç kaynağı için kullanılabilmesini sağlamak üzere PoE cihazına yalnızca bir ağ kablosu bağlanabilir.
