ESP32-S3-GEEK 1.14 Inch 240x135 Ekranlı Geliştirme Kartı

ESP32-S3-GEEK 1.14 Inch 240x135 Ekranlı Geliştirme Kartı

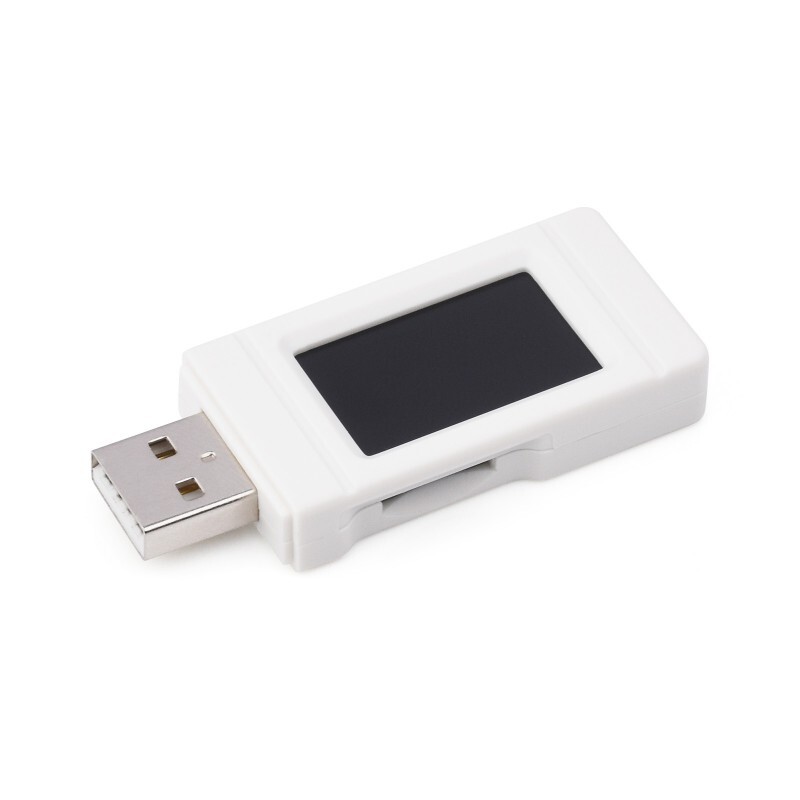

ESP32-S3-GEEK 1.14 Inch 240x135 Ekranlı Geliştirme Kartı, Waveshare tarafından tasarlanmış, USB-A portu, 1.14 inç LCD ekran, TF kart yuvası ve diğer çevre birimleri içeren, teknoloji meraklıları için geliştirilmiş bir karttır. 2.4GHz WiFi ve BLE 5 desteği sunan kart, entegre 16MB Flash ve 2MB PSRAM ile I2C portu, UART portu ve GPIO başlığı sağlayarak projeniz için daha fazla olanak sunar.

Kullanım Kılavuzu

Özellikler

• SKU: 26405
• Xtensa® 32-bit LX7 çift çekirdekli işlemciye sahip ESP32-S3R2 çipi kullanır ve 240 MHz hızında çalışabilir.
• 512 KB SRAM, 384 KB ROM, 2 MB çip üzerinde PSRAM ve 16 MB dahili Flash bellek içerir.
• 1,14 inç 240×135 piksel 65K renkli IPS LCD ekran bulunur.
• Entegre 2,4 GHz WiFi ve Bluetooth LE kablosuz iletişim özelliğine sahiptir.

  • WiFi, İstasyon, SoftAP ve İstasyon + SoftAP modlarında Altyapı BSS'yi destekler.
  • WiFi, 150 Mbps'ye kadar veri hızıyla 1T1R modunu destekler.
  • Bluetooth, yüksek güç modunu (20 dBm) destekler.
  • Wi-Fi ve Bluetooth arasında aynı anteni paylaşmak için dahili birlikte çalışma mekanizması bulunur.

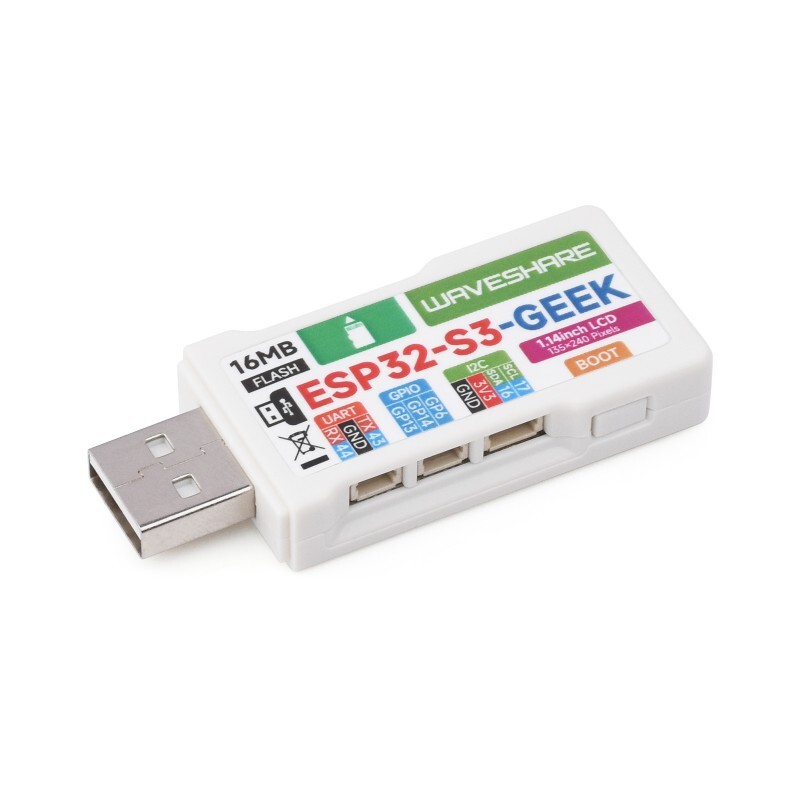

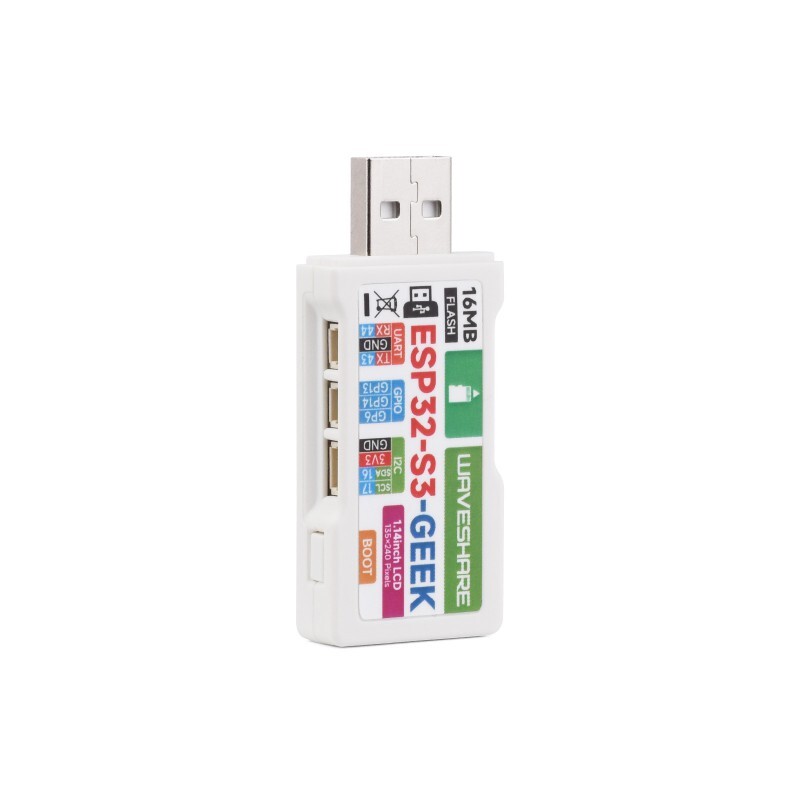

• Dahili 3 PIN UART portu, 3 PIN GPIO başlığı ve 4 PIN I2C portu bulunur.

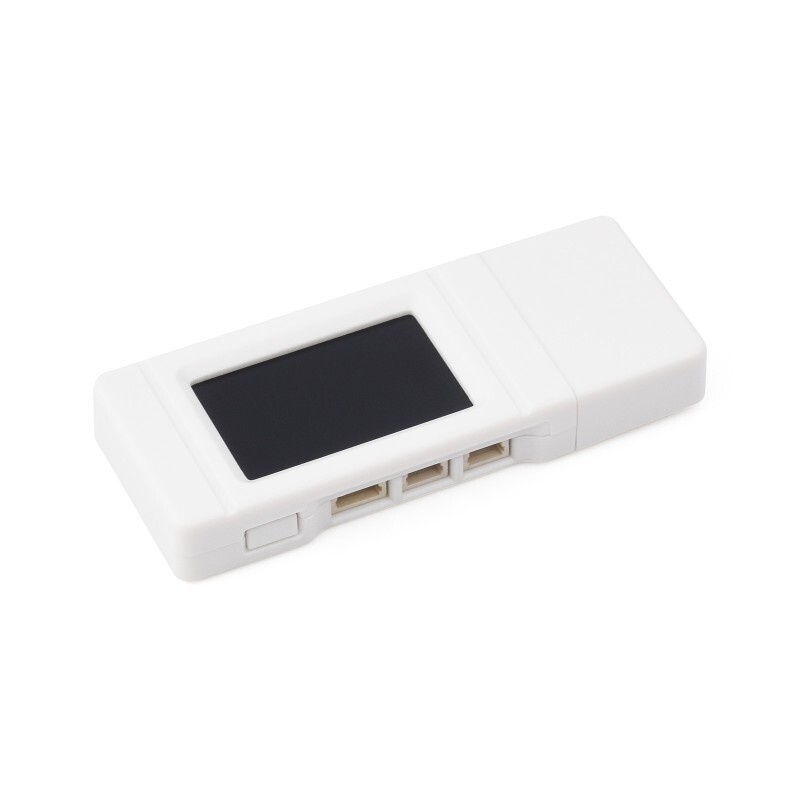

• Plastik kasa ve kablolarla birlikte gelir.
• Çevrimiçi destek sağlar. Açık kaynaklı demo ve kaynaklar, öğrenme ve geliştirme için daha uygun.

Ekran Özellikleri

• Çalışma Gerilimi: 3,3V / 5V
• Çözünürlük: 240 × 135 piksel
• İletişim Arayüzü: 4 telli SPI
• Ekran Boyutu: 24,91 × 14,86 (mm)
• Ekran Paneli: IPS
• Piksel Boyutu: 0,1101 × 0,1035 (mm)
• Çip: ST7789
• Ürün Boyutu: 61,00 × 24,50 (mm)

Kullanım Örneği;

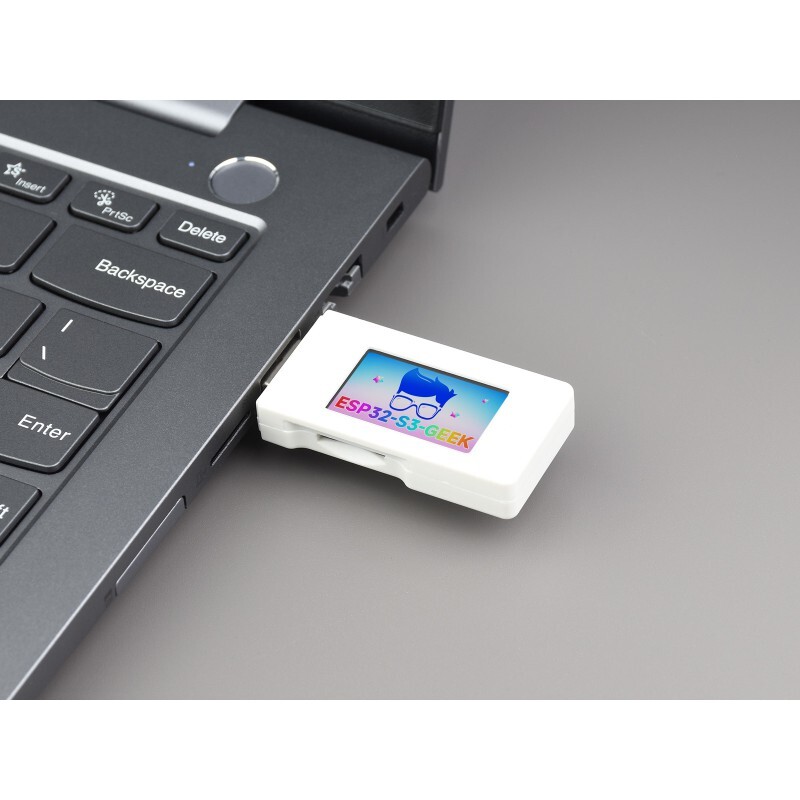

Kablosuz USB flash sürücüler, USB WiFi/Bluetooth, ESP32-S3 tabanlı USB dongle gibi yaratıcı uygulamaların yanı sıra, programlamaya giriş dersleri vb. için uygundur.

Paket İçeriği

Boyut
