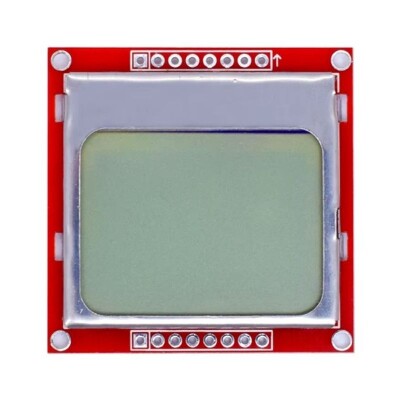

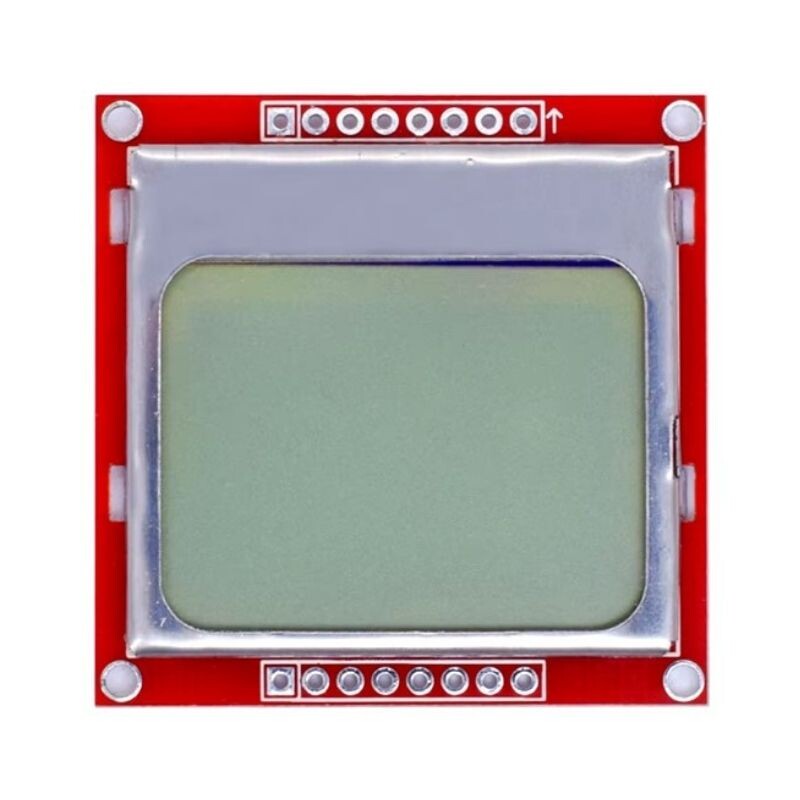

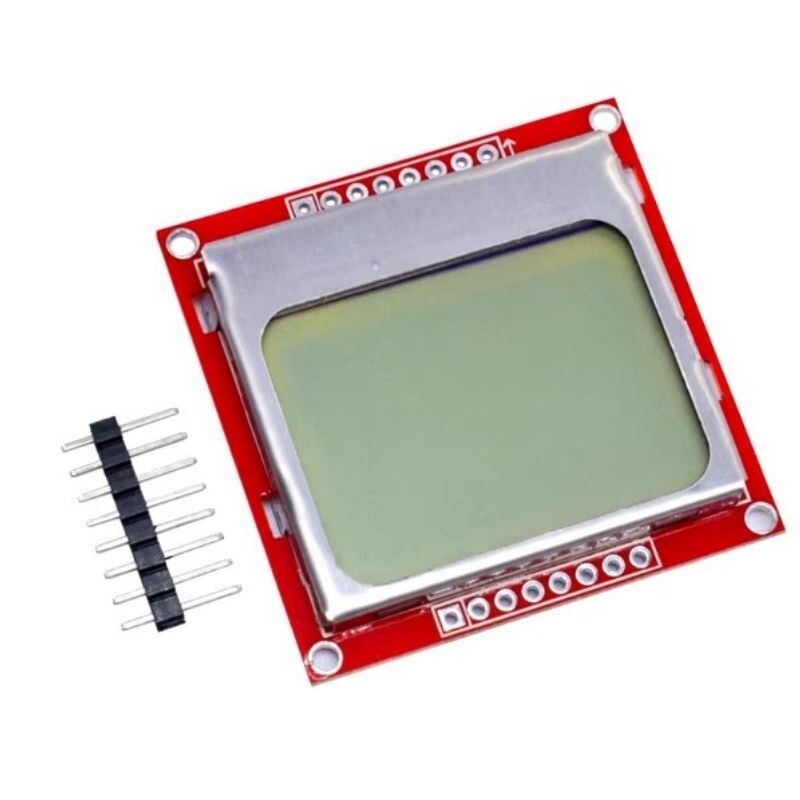

HX1230 96x68 Grafik LCD Nokia 5110 Ekran
96x68 çözünürlüklü grafik LCD Modülüdür. Nokia 5110 LCD Ekranının yeni versiyonudur. Nokia 5110 ile çok benzer, ancak çözünürlüğü biraz daha fazla ve bir adet beyaz led aydınlatma yaptığı için güç tüketimi daha düşüktür. HX1230 kütüphanesini kullanmanız gerekir. Aşağıdaki linklerden kütüphanesini indirebilir ve Arduino ve RTC modülü ile örnek kodunu inceleyebilirsiniz.
Arduino ve farklı mikrodenetleyiciler ile kolayca kullanabilirsiniz. Pinleri dışarıdadır bu sayede breadboard ile kullanılabilir.

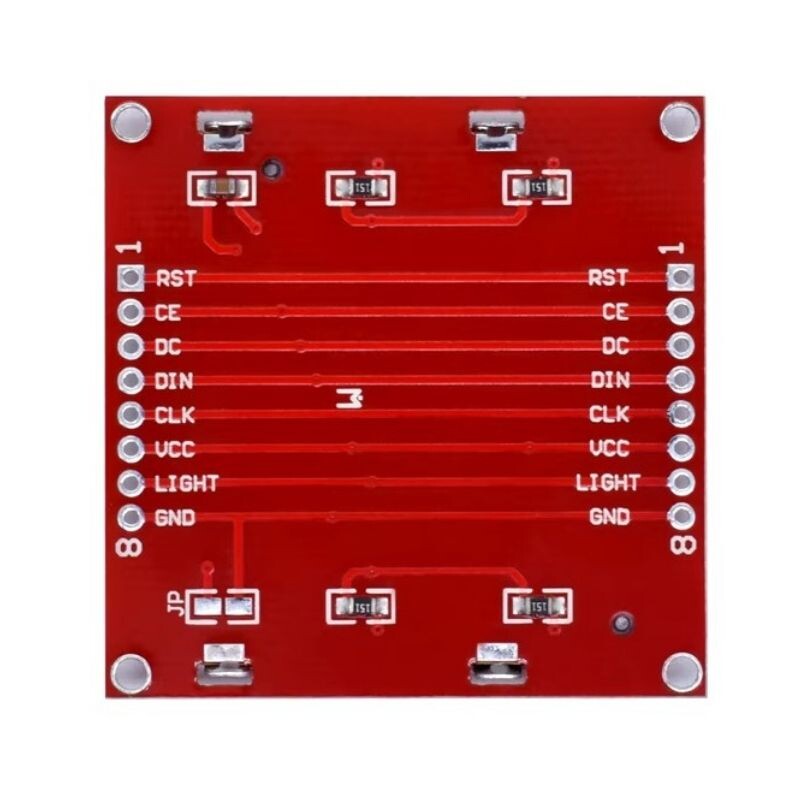

HX1230 Arduino Bağlantıları
lcd_RST -> pin 8
lcd_CE -> pin 7
lcd_N/C -> Bağlı değil
lcd_DIN -> pin 5
lcd_CLK -> pin 4
lcd_VCC -> + 3,3V (+ 5V)
lcd_BL_ -> + 3,3V (+ 5V) (LED)
lcd_GND -> GND
Teknik Özellikler:
Çözünürlük: 96x68
Düşük güç tüketimi için tek LED arka ışık
4.0Mbit/s hız
Harici RST (sıfırlama) giriş pimi
Gerilim aralığı: 2.7V ∼ 5.0V
Pille çalışan sistemler için düşük güç tüketimi
Çalışma Sıcaklığı: -25∼70 °C
PCB Boyutu: 45x45mm
Ekran Boyutu: 33x24mm
