Name: Matek H743-WING V3 RC Drone Uçuş Kontrol Kartı
Brand: Matek
SKU: DRN.UCK.01.000010
Price: 11352.00 TRY
Availability: InStock

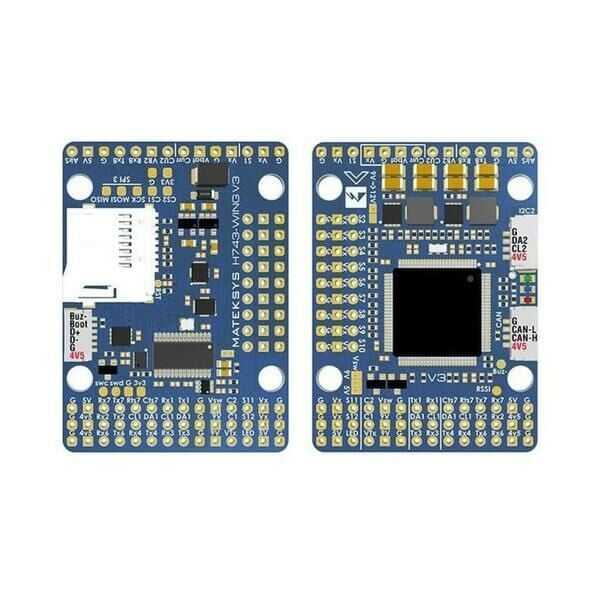

Matek H743-WING V3 RC Drone Uçuş Kontrol Kartı

Matek'in H743-WING V3 Uçuş Kontrolörü, eski versiyonlara göre yeni özellikler ve iyileştirmelerle geliyor. Bu uçuş kontrol kartı, 480MHz'de çalışan bir STM32H743VIT6 MCU, çift gyro - ICM42688-P(SPI1) + ICM42605(SPI4), DPS310 (I2C2) barometre ve çok daha fazlasını içerir.

Özellikler:

MCU: STM32H743VIT6, 480MHz , 1MB RAM, 2MB Flaş
IMU: ICM42688-P(SPI1) + ICM42605(SPI4)
Baro: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSD kart yuvası (SDIO)
Yerleşik inversiyonlu 7x Uart (1,2,3,4,6,7,8).
13x PWM çıkışı ("LED" pedi dahil)
2x I2C
1x CAN
6x ADC (VBAT, Akım, RSSI, Analog Hava Hızı, VB2, CU2)
FC STATUS (Mavi, Kırmızı) ve 3.3V göstergesi (Kırmızı) için 3 adet LED
1x SPI3 koparma

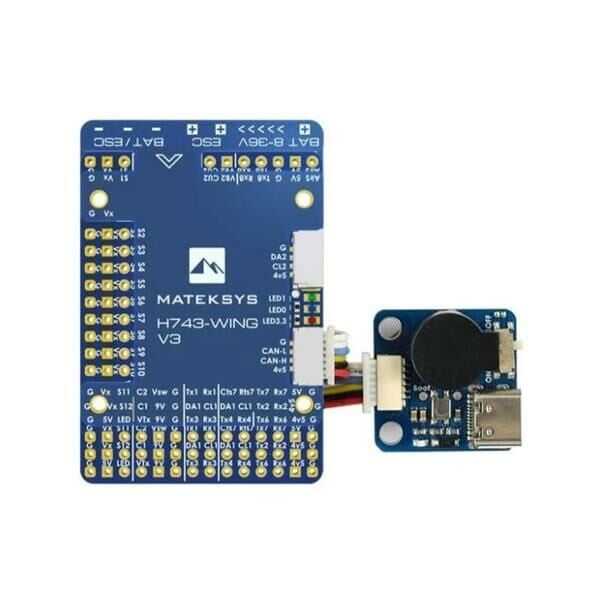

Type-C (USB2.0) ile USB/Bip Genişletici
Çift Kamera Girişleri anahtarı
Kamera/VTX güç anahtarı için 5V/9V(12V)
Yüksek Hassasiyetli Akım Algısı (90A Sürekli, 220A Tepe)
Akü Voltaj Sensörü: 1K:10K (INAV'da 1100 Ölçek, ArduPilot'ta BATT_VOLT_MULT 11.0)
ADC VB2 voltaj bölücü: 1K:20K
ADC AirSpeed voltaj bölücü: 20K:20K
Statik güç 160mA@5V
Montaj: 30,5 x 30,5 mm, Φ4 mm, Grometler ile Φ3 mm
Boyutlar: 54 x 36 x 13 mm
Ağırlık: USB genişletici ile 30g

Yazılım:

ArduPilot(ChiBiOS): MATEKH743
INAV: MATEKH743

Tüm özellikler için aşağıda yer alan hızlı başlangıç kılavuzunu inceleyebilirsiniz.

H743-WING V3 Kılavuz
