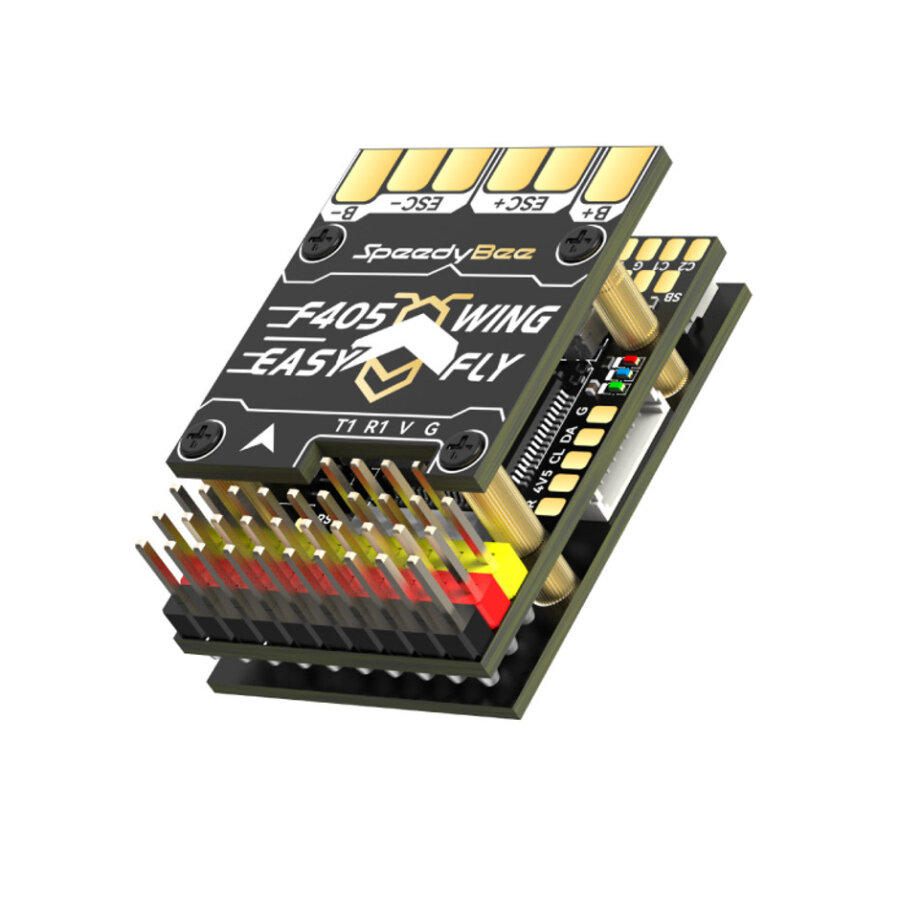

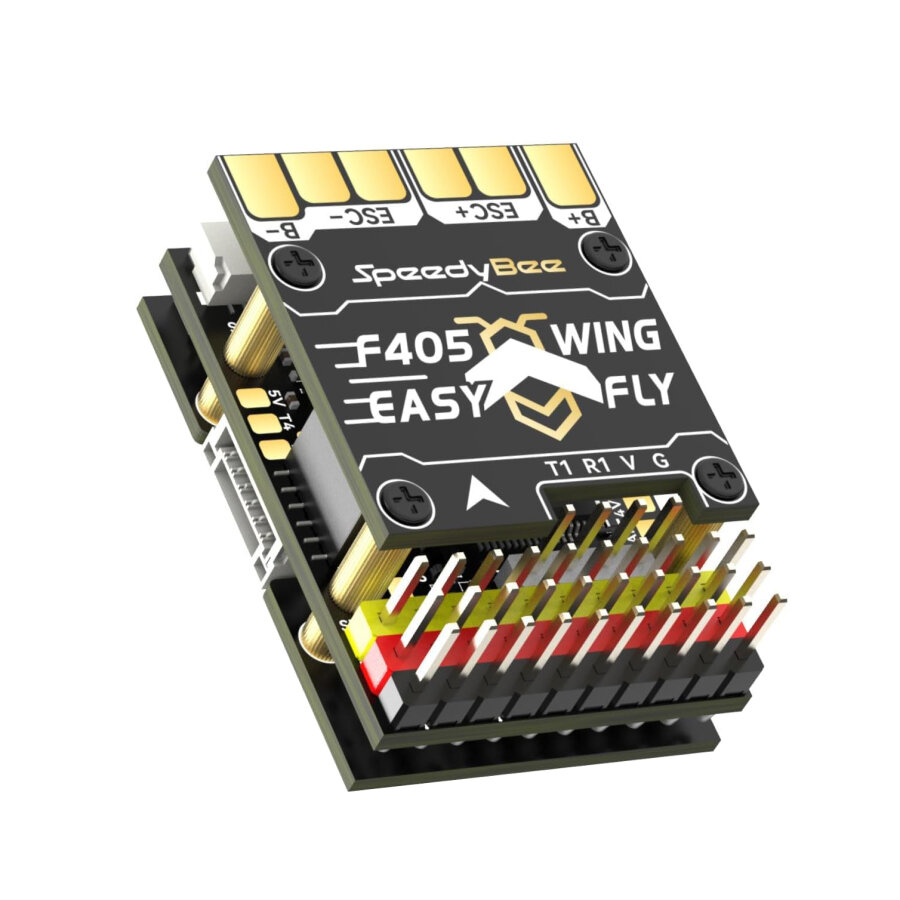

SpeedyBee F405 WING MINI Sabit Kanatlı Uçuş Kontrol Cihazı
SpeedyBee F405 WING MINI Sabit Kanatlı Uçuş Kontrol Cihazı
SpeedyBee F405 WING MINI Sabit Kanatlı Uçuş Kontrol Cihazı çok çeşitli özelliklere sahip kompakt, sabit kanatlı bir uçuş kontrol cihazıdır. F405 küçük ama güçlüdür ve işlevsellikten ödün vermez. Akıllı tasarımı, kompakt planörlerden 250g'nin altındaki sabit kanatlı uçaklara kadar modellere uygundur.
SpeedyBee Uygulaması aracılığıyla F405 Mini, grafiksel kurulum ve ayarlamayı mümkün kılarak modellerin ilk kurulumunu çok kolaylaştırır. F405 Mini, GPS ve FPV kameralar için konnektörler bulunmaktadır. Uçuş kontrol cihazı, analog kameralar için çift kamera değiştirme ve çevre birimlerini bağlamak için 6 uart bağlantı noktasına sahiptir. Anakartta ayrıca motor ve servo kontrolü için 11 PWM çıkışı bulunur. Hem Ardupilot hem de INAV yazılımları için uyumluluk sağlanmıştır.
- SKU: SB-F405WING-MINI
Kullanım Kılavuzu AP4.3.7 Firmware WithPinio INAV7.0.0 Firmware WithPinio
FC Kontrol Kartı Özellikleri
| Ürün Adı | SpeedyBee F405 WING MINI FC Kontrol Kartı |
| MCU | STM32F405, 168MHz, 1MB Flash |
| IMU (Jiroskop & İvmeölçer) | ICM-42688-P |
| Barometre | SPL006-001 |
| OSD Yongası | AT7456E |
| Blackbox | MicroSD Kart Yuvası |
| UART | 6 adet (USART1, USART2, USART3, UART4, UART5, UART6 - Kablosuz kart telemetri bağlantısı için ayrılmıştır) |
| I2C | 1x Manyetometre veya dijital hava hızı sensörü için kullanılır |
| ADC | 4x (VBAT, Akım, Analog RSSI, Analog Hava Hızı) |
| PWM | 12x (9x pin başlığı + 2x lehim pedi + 1x "LED" pedi) |
| ELRS/CRSF Alıcı | Desteklenir, UART1’e bağlanır |
| SBUS | SBUS girişi için dahili invertör (UART2-RX) |
| LED | FC DURUMU (Mavi, Yeşil) ve 3.3V gösterge (Kırmızı) için 3x LED |
| Analog RSSI | Desteklenir, "RS" olarak adlandırılmıştır |
| Çift Analog Kamera Geçişi | Varsayılan olarak Kamera1 Video Girişi (C1). ArduPilot Röle veya INAV Modları/KULLANICI ayarları ile C1 ve C2 arasında geçiş yapılabilir. Her iki kamera da aynı video formatında olmalıdır (PAL veya NTSC). |
| Desteklenen FC Yazılımı | INAV: SpeedyBeeF405WING (varsayılan) ArduPilot: SpeedyBeeF405WING |
| Ağırlık | 5.6g |
Güç Dağıtım Kartı (PDB) Özellikleri
| Ürün Adı | SpeedyBee F405 WING MINI Güç Dağıtım Kartı (PDB) |
| Giriş Gerilim Aralığı | 7~26V (2~6S LiPo) |
| Pil Gerilim Sensörü | FC kartındaki VBAT hattına bağlanır, 1K:10K oranı (INAV’da Ölçek 1100, ArduPilot’ta BATT_VOLT_MULT 11.0) |
| Pil Akım Sensörü | 80A sürekli, 150A tepe akım. FC kartındaki “Current” hattına bağlanır (INAV’da Ölçek 195, ArduPilot’ta 50 A/V) |
| TVS Koruma Diyotu | Var |
| FC BEC Çıkışı | 5.2V ± 0.1V DC çıkış, sürekli 2A akım, 3A tepe akım. FC, alıcı, GPS modülü, hava hızı sensörü ve telemetri modülü için tasarlanmıştır. |
| VTX & Kamera Güç Beslemesi | VTX güç arayüzü (Vv) iki güç seçeneği sunar: doğrudan pil voltajı veya entegre 5V BEC (5V4A Servo BEC voltajını paylaşır). Varsayılan olarak pil voltajı seçilidir. (VTX ve kameranın giriş voltaj aralığının uyumlu olduğundan emin olun) Pad jumper üzerinden 5V güç kaynağına geçiş yapılabilir (Servo BEC çıkışı kullanılarak). (Bu yöntem kullanılıyorsa, hem servo hem de VTX için akım gereksinimlerinin yeterli olduğundan emin olun) |
| Servo BEC Çıkışı | 5V ± 0.1V DC çıkış, sürekli 4A akım, 5A tepe akım. Voltaj ayarlanabilir, varsayılan 5V, jumper ile 6V’a geçirilebilir. Servolar için tasarlanmıştır. |
| Ağırlık | 5.5g |
Kablosuz USB Genişletici Özellikleri
| Ürün Adı | SpeedyBee F405 WING MINI Kablosuz USB Genişletici |
Kablosuz Yapılandırma (modlar arasında geçiş yapmak için BOOT butonuna 6 saniye basılı tutun)
| BLE modu — SpeedyBee uygulamasına bağlanmak için |
| Wi-Fi (AP) modu — SpeedyBee uygulaması, QGroundControl, MissionPlanner vb. ile bağlantı kurulabilir. Wi-Fi Adı: Speedybee eFLY-WIFI Şifre: 88888888 | |
| Wi-Fi (STA) modu — QGroundControl, MissionPlanner vb. ile bağlantı kurulabilir. 1. Adım: Kişisel Erişim Noktasını (Hotspot) açın. 2. Adım: Hotspot ayarlarında "NAME/Device Name/Hotspot Name" kısmını bulun. 3. Adım: Adı eFLY olarak değiştirin ve şifreyi 88888888 olarak ayarlayın. | |
| Kablosuz Kapalı Modu | |
| USB Port Türü | Type-C |
| Buzzer (Uyarı Zili) | 5V Aktif Buzzer |
| Ağırlık | 3.2g |

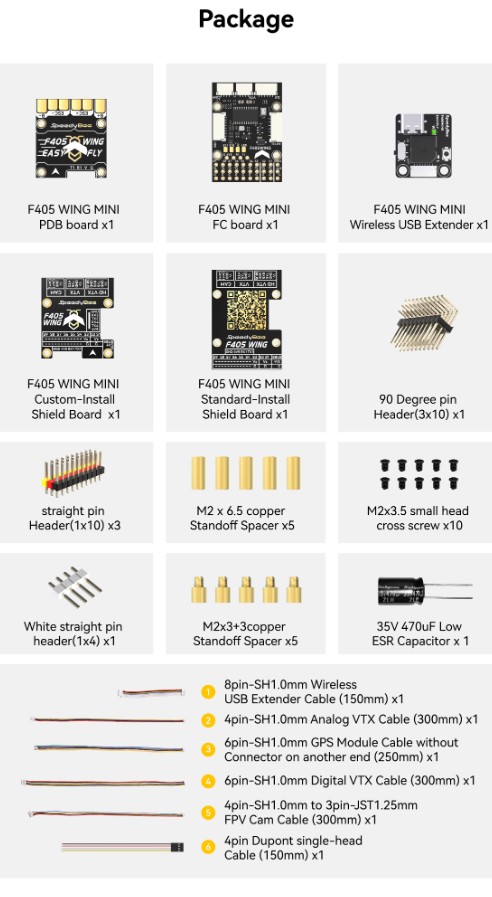

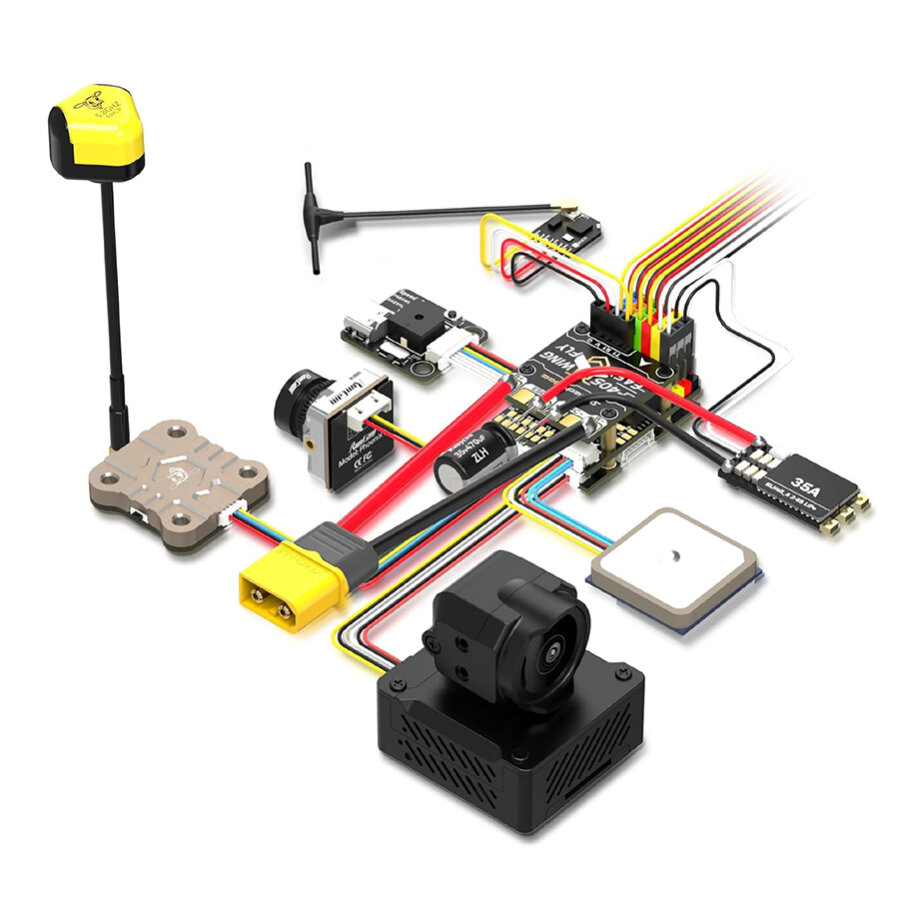

Bağlantı Şeması
Desteklenen Yazılımlar
Boyut
