NodeMCU Wifi Motor Shield – ESP12E

Yorumlar (0)
Yorum Yap
Kategoriler: Arduino Shield
Marka: Motorobit
Ürün Kodu: ARD.ASH.01.000025
Stokta 10+ ürün
84,48 TL + KDV
KDV Dahil: 101,38 TL

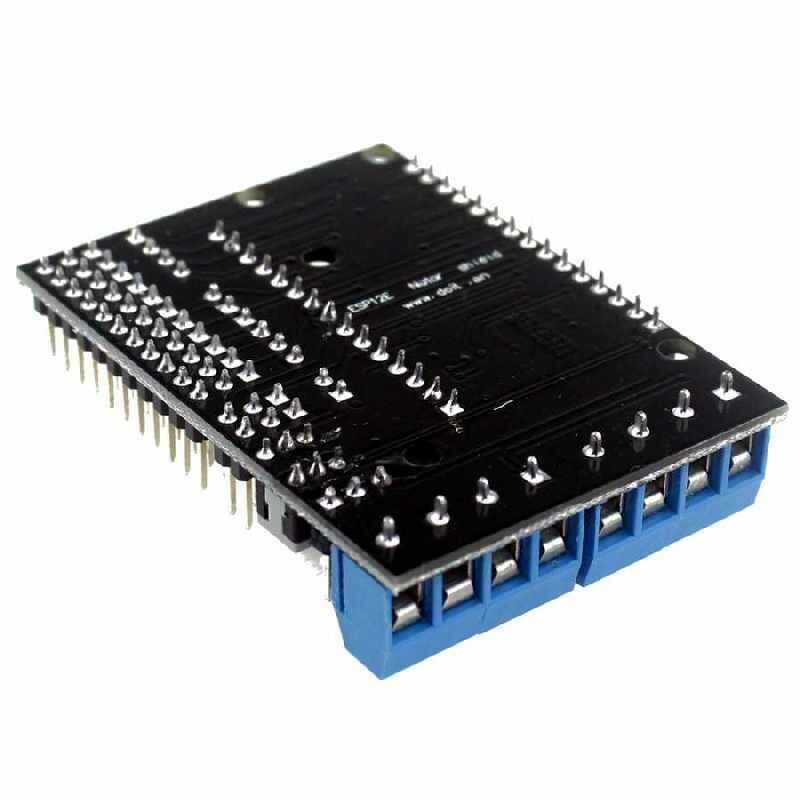

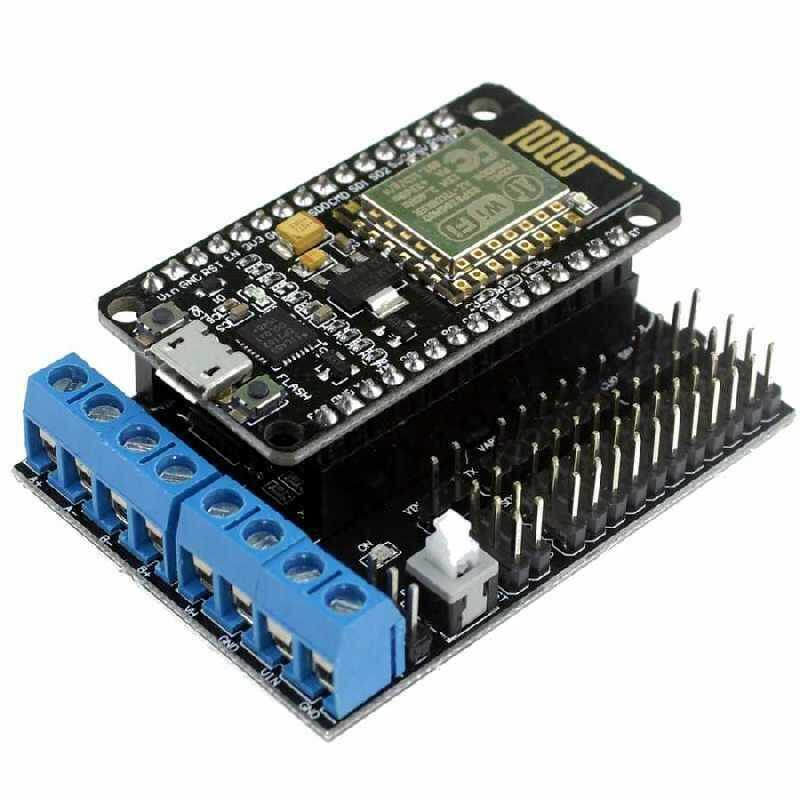

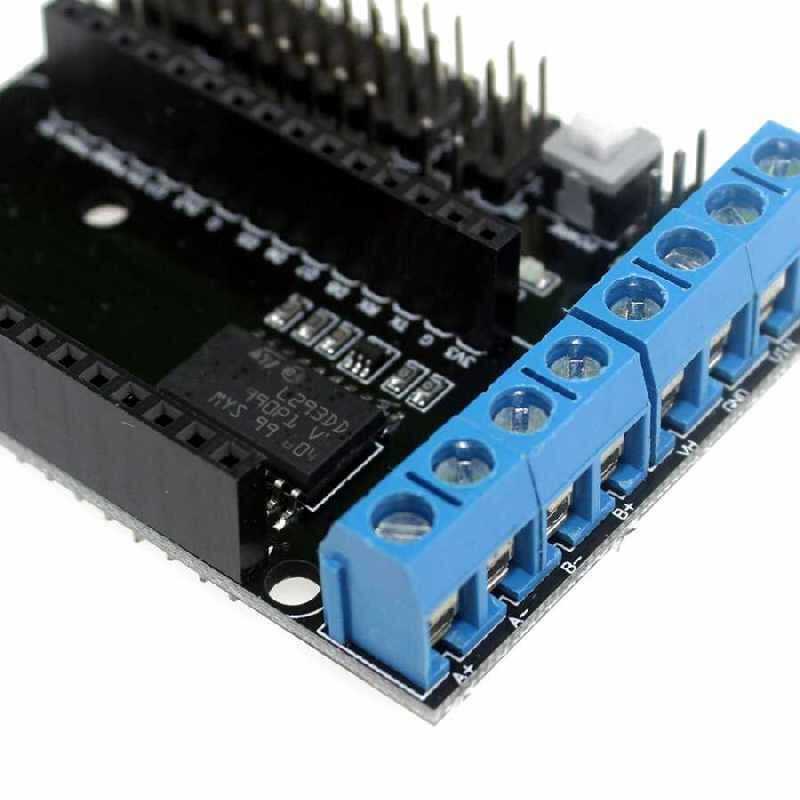

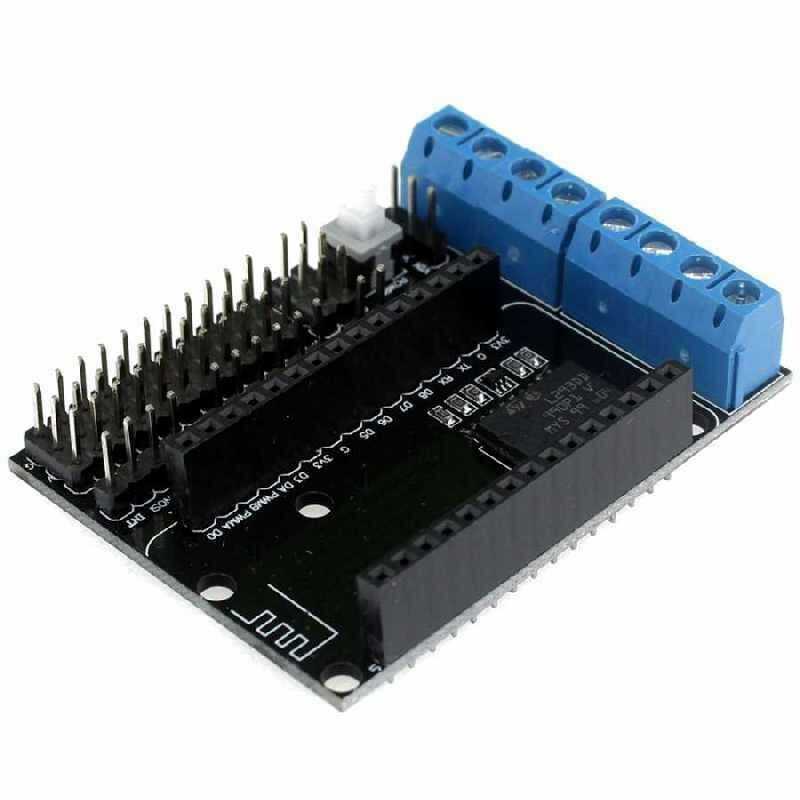

NodeMCU Wifi Motor Shield – ESP12E


NodeMCU ESP8266 Kartı ile birlikte kullanılan motor sürücü shield. Üzerinde L293D motor sürücü vardır. 1 adet step motor veya 2 adet DC motor sürebilir. ESP8266 geliştirme kartı ile kullanalarak, kolayca Wifi kontrollü robotlar yapabilirsiniz.

Not: Satmış olduğumuz bu ürün NodeMCU Lolin v3 modeli ile uyumlu değildir. NodeMCU v2 ile uyumludur.


Teknik Özellikler

  • Motor güç kaynağı (VM): 4.5V ~ 36V, ayrıca çalıştırılabilir
  • Kontrol gücü (VIN): 4.5V ~ 9V (10VMAX), ayrıca çalıştırılabilir
  • Modül kısa devre sub (kısa VM ve VIN) sağlar, motor sürücüsünü ve kontrolü tamamlarken kolayca tek bir güç kullanabilirsiniz (4.5V ~ 9V gerekir)
  • Lojik Çalışma akımı Sayı: ≤60mA (Vi = L), ≤22mA (Vi = H)
  • Io çalışma akımı parçası: ≤1.2A
  • Maksimum güç tüketimi: 4W (T = 90 ℃)
  • Kontrol sinyali giriş seviyesi: Yüksek: 2.3V≤VIH≤VIN; Düşük: -0.3V≤VIL≤1.5V
  • Çalışma sıcaklığı: -25 ℃ ~ + 125 ℃
  • Sürücü Tipi: Çift yüksek güçlü H köprüsü sürücüsü
  • ESP12E Dev Kit Kontrol Portu: D1, D3 (A motor); D2, D4 (B motoru)
  • Kart üzerinde on-off butonu


NodeMCU Wifi Motor Shield – ESP12E Pinout

NodeMCU Wifi Motor Shield Pinout
Ağırlık (Kg)
0.05
