TMC2209 Step Motor Sürücüsü V2.0

TMC2209, ultra sessiz iki fazlı bir step motor sürücü çipi, sürekli sürücü akımı 1.7A, tepe akımı 2.5A, gerilim aralığı 4.75V-29V, 256 alt bölümüdür. Esnek microPlyer enterpolasyon ünitesi, sınırlı darbe frekanslı sistemlerde bile mükemmel sinüzoidal kontrol sağlayan, 256'ya kadar alt bölüm sağlar; Bunlar ayrıca, stealthChop2 ultra sessiz teknolojisinin 3D baskıda yaygın olarak kullanıldığı için de tasarlandı. Pahalı yeniden tasarım maliyetlerini ortadan kaldıran mevcut 3D yazıcı elektroniği ile uyumludur. Standart bir adım / dir arayüzü ile kullanımı kolaydır. Genellikle 3D yazıcılarda kullanılan yüksek kaliteli ve sessiz step motor sürücüdür.

TMC2209, TMC2208'in tüm işlevlerine sahiptir, tmc2208 yerine kullanılabilir. Aynı zamanda, TMC2209 daha iyi ısı dağılımına sahiptir, daha büyük akımı destekler, sensörsüz hedef arama işlevini destekler.

Teknik Özellikler

Model No: MKS TMC2209
Kontrol Arayüz(ler)i: Step/Dir, UART
Mikro Adımlar: 1/16'ya kadar
MikroPlyer Mikro Adımları: 1/256'ya kadar
Mantık Voltajı (VIO): 3V - 5V
Motor Besleme Voltajı (VM): 4,75V - 29V
Nominal Motor Faz Akımı: 1.7A RMS | 2.5A Tepe
Dahili Voltaj Regülatörü: Etkin

UYARILAR!

Voltajı ölçerken motoru bağlamadığınızdan emin olun, aksi takdirde sürücü yanabilir.
Yöne dikkat edin, yanlış yerleştirmeyin, aksi halde sürücü yanabilir.
Motor yönü, A4988 ve DRV8825’in tam karşısındadır, lütfen firmware ayarlayın veya A4988’i değiştirmek istiyorsanız, motor kablolamasını ayarlayın.

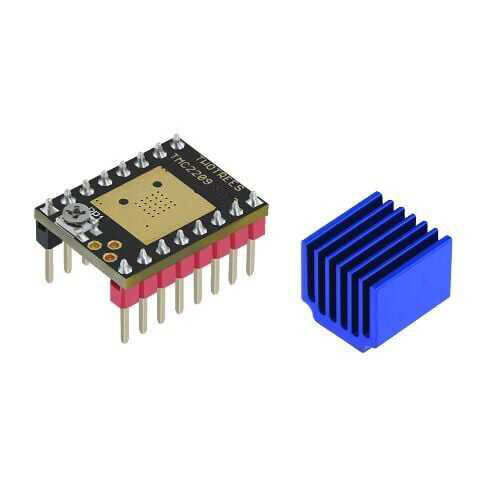

Paket İçeriği:

1 × TMC2209 Sürücü

1 × Soğutucu
