TS5A23157 2 Kanallı SPDT Analog Anahtar Modülü, iki bağımsız sinyal kanalını elektronik olarak anahtarlamak için geliştirilmiş çift SPDT (Single Pole Double Throw) analog switch modülüdür.

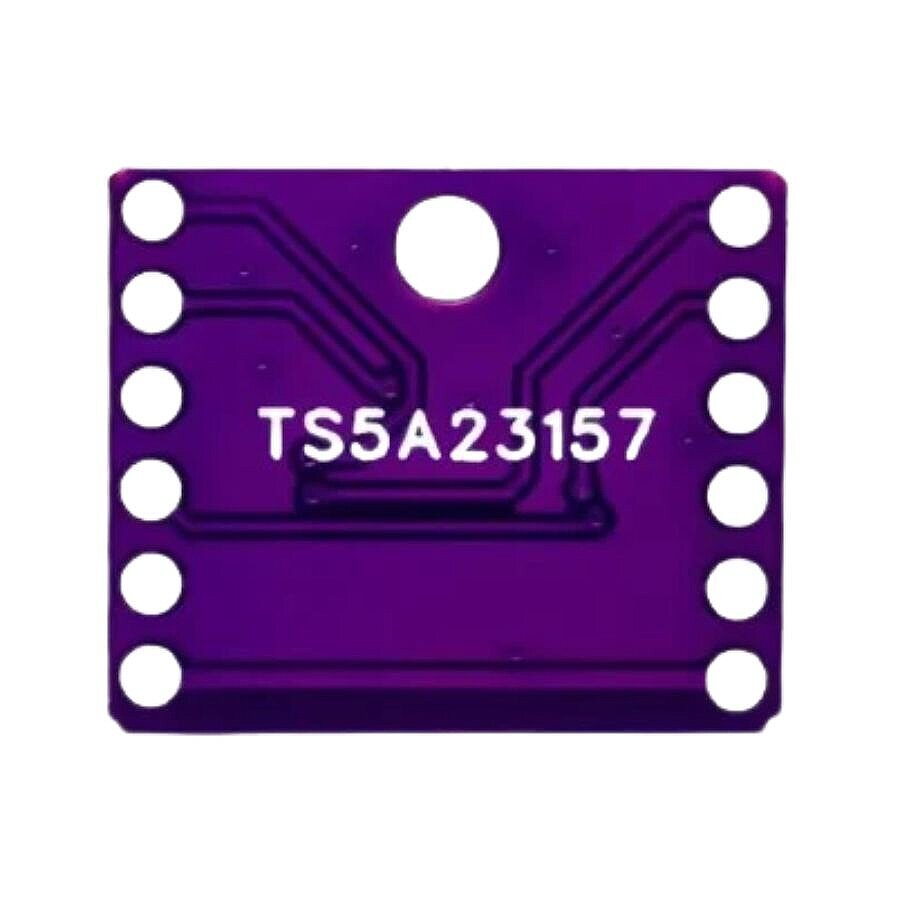

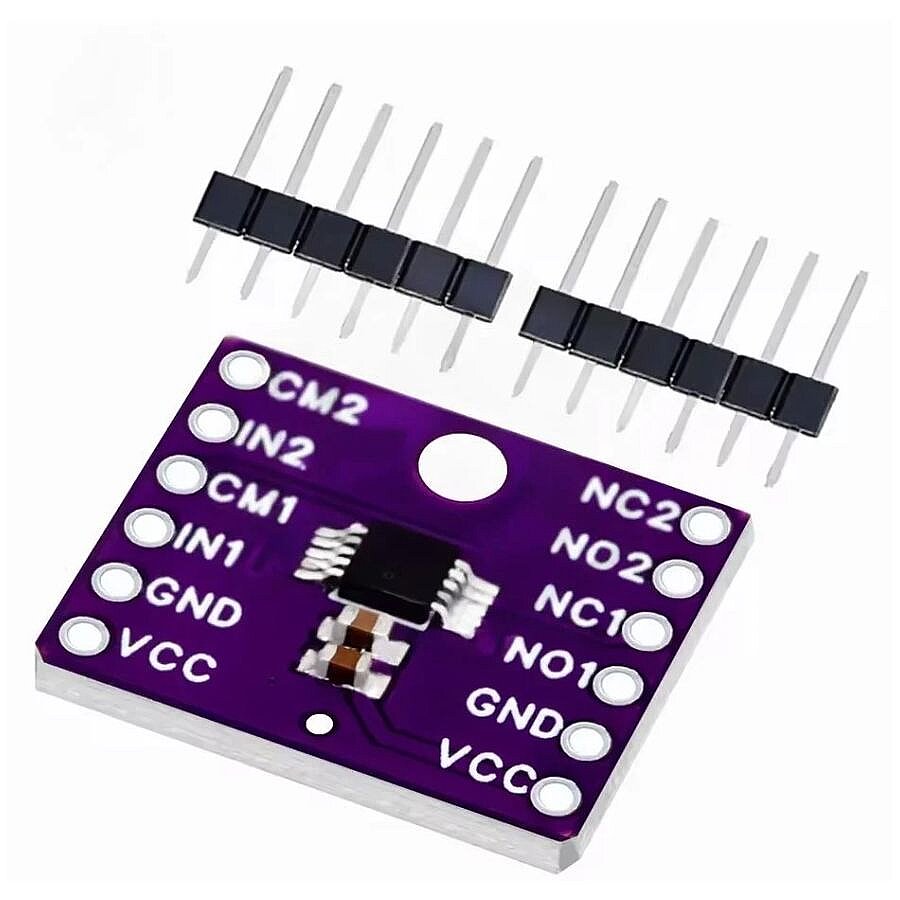

Modül üzerinde iki bağımsız anahtar kanalı bulunur. Her kanalda bir adet COM ortak terminali, bir adet NC ve bir adet NO bağlantısı vardır. İlgili kontrol pini LOW veya HIGH seviyesine getirilerek COM terminalinin NC veya NO hattına bağlanması sağlanır.

TS5A23157'nin anahtar uçları çift yönlüdür. Yani sinyal yalnızca COM'dan NC/NO yönüne değil, NC/NO'dan COM yönüne de iletilebilir. Bu nedenle analog sensör sinyalleri, ses sinyalleri ve çeşitli düşük güçlü dijital sinyallerin yönlendirilmesinde kullanılabilir.

Özellikler

• Çalışma Gerilimi: 1.65–5.5V DC
• Önerilen Yaygın Beslemeler: 1.8V / 2.5V / 3.3V / 5V
• Entegre: TS5A23157
• Anahtar Yapısı: Dual SPDT
• Kanal Sayısı: 2
• Kanal Başına Seçim: 2:1
• Anahtar Yönü: Çift yönlü
• ON Direnci Maksimum: Yaklaşık 15Ω @ yüksek sıcaklık/5V çalışma koşulları
• Bant Genişliği: Yaklaşık 220MHz
• Tipik Besleme Akımı: Yaklaşık 1µA
• Maksimum Sürekli I/O Akımı: 50mA
• ON-State Leakage: Maksimum ±1µA sınıfı
• ON Kapasitansı: Yaklaşık 17.5pF
• Modül Çalışma Sıcaklığı: -40°C ila +85°C
• PCB: FR-4
• Pin Aralığı: 2.54mm
• Modül Boyutu: 22 × 18mm
