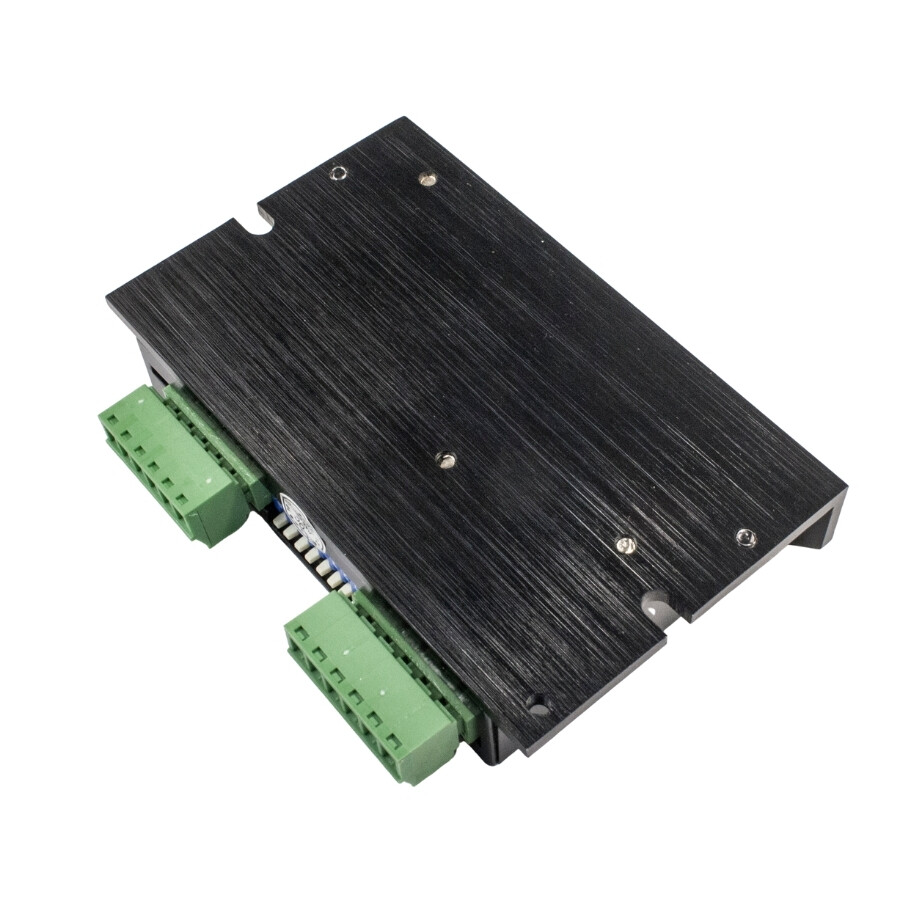

YK2M505-HY 5A Mini Step Motor Sürücü
YK2M505-HY 5A Mini Step Motor Sürücü, bipolar, mikro adımlı step motor sürücüdür. Motor tork dalgalanması çok azdır, düşük hızda çalışması çok sessizve düzgündür. Yüksek hızlı torku diğer iki fazlı sürücülerden daha yüksektir, yüksek konumlandırma doğruluğundadır.
Gravür makinelerinde, CNC tezgahlarında, 3D printerlarda, paketleme makinelerinde ve diğer yüksek çözünürlük gereksinimlerinde yaygın olarak kullanılır. NEMA17, NEMA23 step motorları, YK2M505-HY 5A Step Sürücü ile mükemmel çalışır.
Teknik özellikler
- Giriş Voltajı DC 12 ~ 48V
- Çıkış akımı: 5 A
- Çalışma Sıcaklığı: -10 ila 45 ℃
- Depolama sıcaklığı: -40 ℃ ila 70 ℃
- Boyut: 93x56x20mm

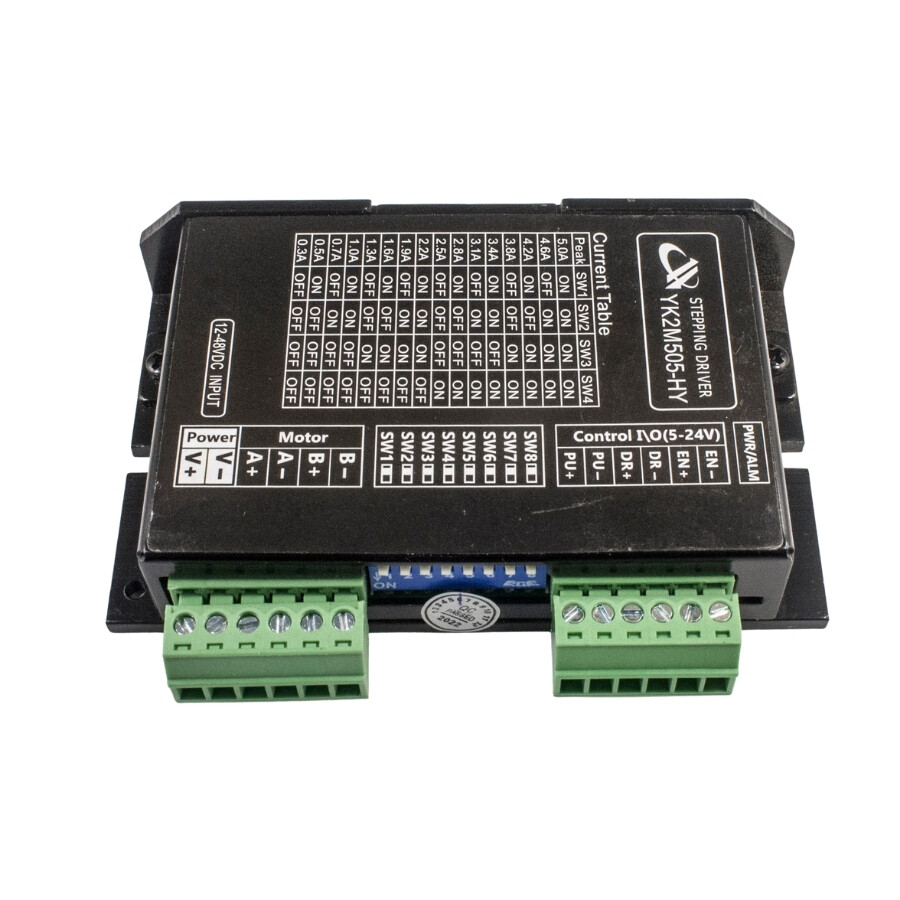

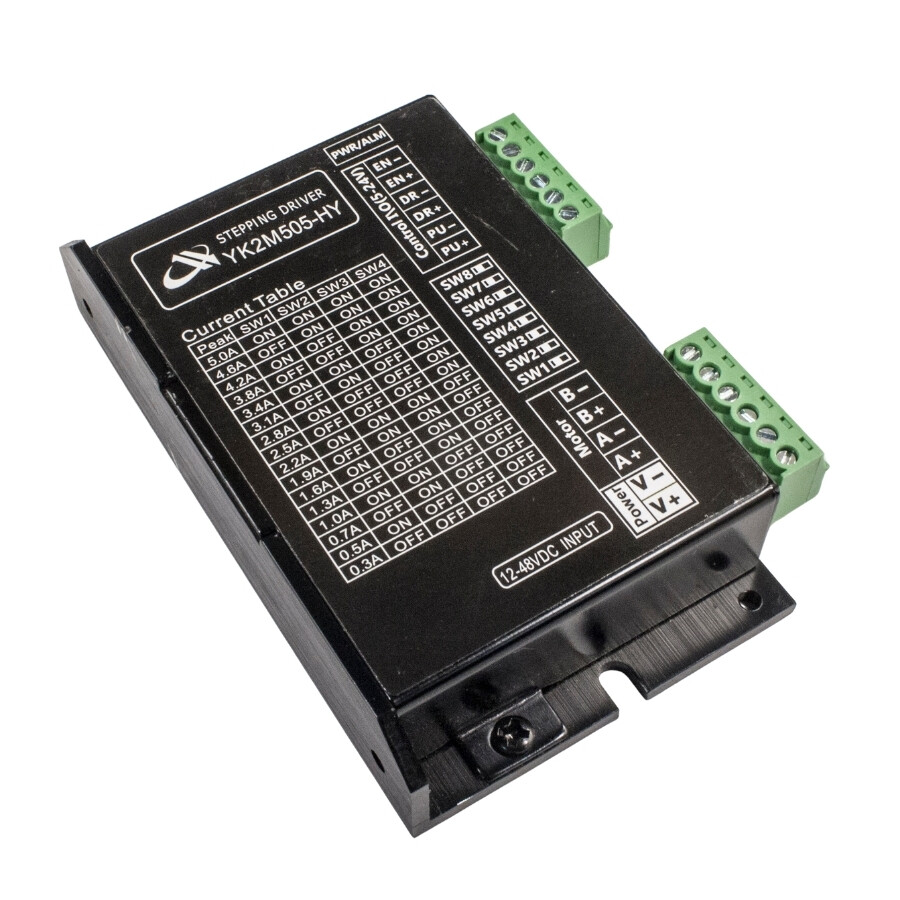

Pinout
PWR/ALM
PIN # PIN ADI AÇIKLAMA
1 EN- Optoisolator Giriş Katotunu Etkinleştir
2 EN+ Optoisolator Giriş Anodunu Etkinleştir
3 DIR- Optoisolator Yön Giriş Katotu
4 DIR+ Optoisolator Yön Giriş Anotu
5 PUL- Optoizolatör Sinyal Giriş Katotu
6 PUL+ Optoizolatör Darbe Giriş Anotu
Motor
1 B - B- Step Motor Çıkış Sargısı
2 B + B+ Step Motor Çıkış Sargısı
3 A - A- Step Motor Çıkış Sargısı
4 A + A+Step Motor Çıkış Sargısı
5 V - Güç Kaynağı Girişi (-)
6 V + Güç Kaynağı Girişi (+) 12V ila + 48V (Çalışma Gerilimi)
