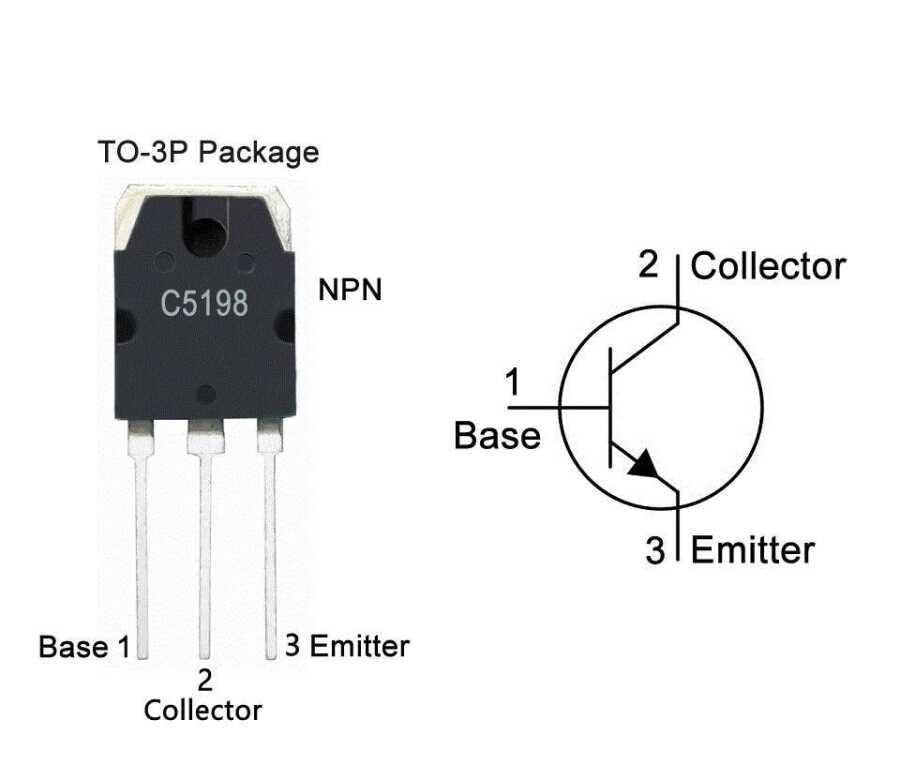

C5198 TO-3P NPN Transistör 2SC5198

2SC5198, bir TO-3P NPN transistördür. Bu transistör esas olarak ses yükseltme amaçları için üretilmiştir ve 20Hz'den 20 kHz'e kadar tüm ses frekansları aralığında çok iyi performans gösterir. Amplifikatör devrelerinde çok iyi performans gösterir ve ilave amplifikasyon ile çıkıştaki giriş ile aynı ses kalitesini sağlar, bu nedenle yüksek güçlü ses amplifikatörlerinin çıkış aşamalarında kullanım için idealdir. Çoğunlukla ses yükseltici devreleri oluşturmak için PNP tamamlayıcı transistörü 2SA1941 ile birlikte kullanılır.

C5198 Özellikleri

Paket Tipi: TO-3P
Transistör Tipi: NPN
Maksimum Kollektör Akımı (IC): 10A
Maks. Toplayıcı-Verici Voltajı (VCE): 140V
Maks. Kollektör Taban Voltajı (VCB): 140V
Maksimum Verici-Baz Gerilimi (VEBO): 5V
Maksimum Toplayıcı Dağılımı (Pc): 100 Watt
Minimum ve Maksimum DC Akım Kazancı (hFE): 55 - 160
Maksimum Depolama ve Çalışma sıcaklığı: -55 ila +150 Santigrat

Uygulama Alanları

Ses Yükseltici Aşamaları
Ses Güç Amplifikatörü Devreleri
10A'ya kadar anahtarlama yükü
Yüksek gerilim uygulamaları (140V'a kadar)

C5198 Datasheet
