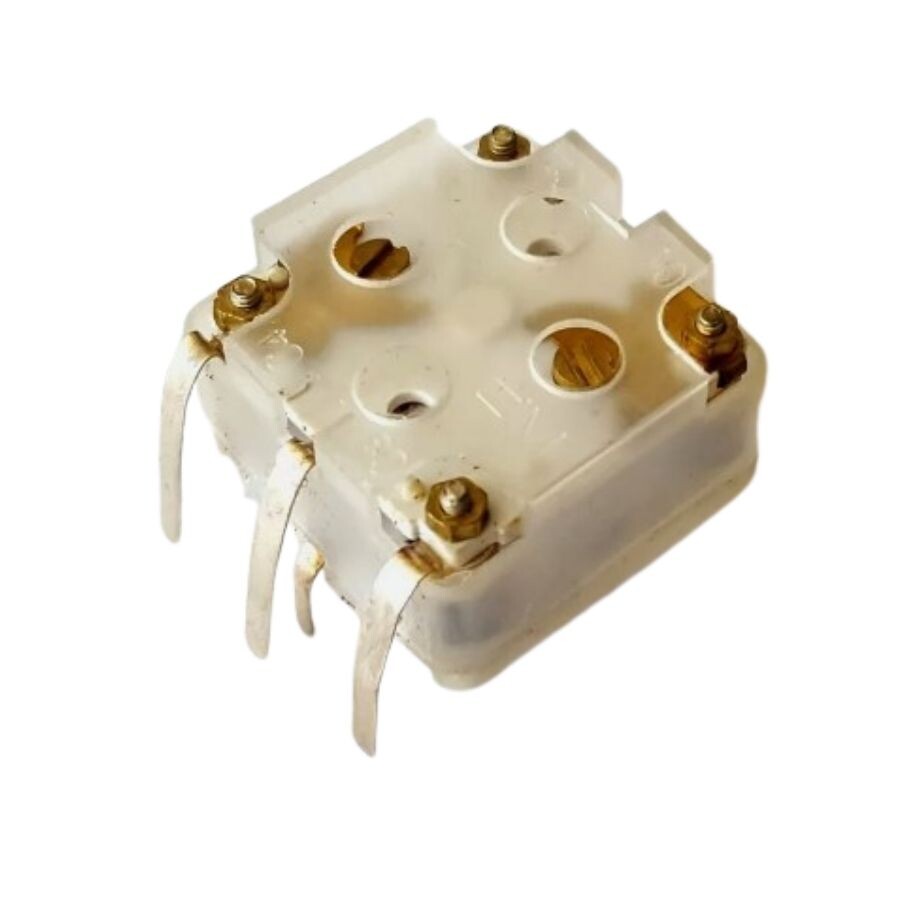

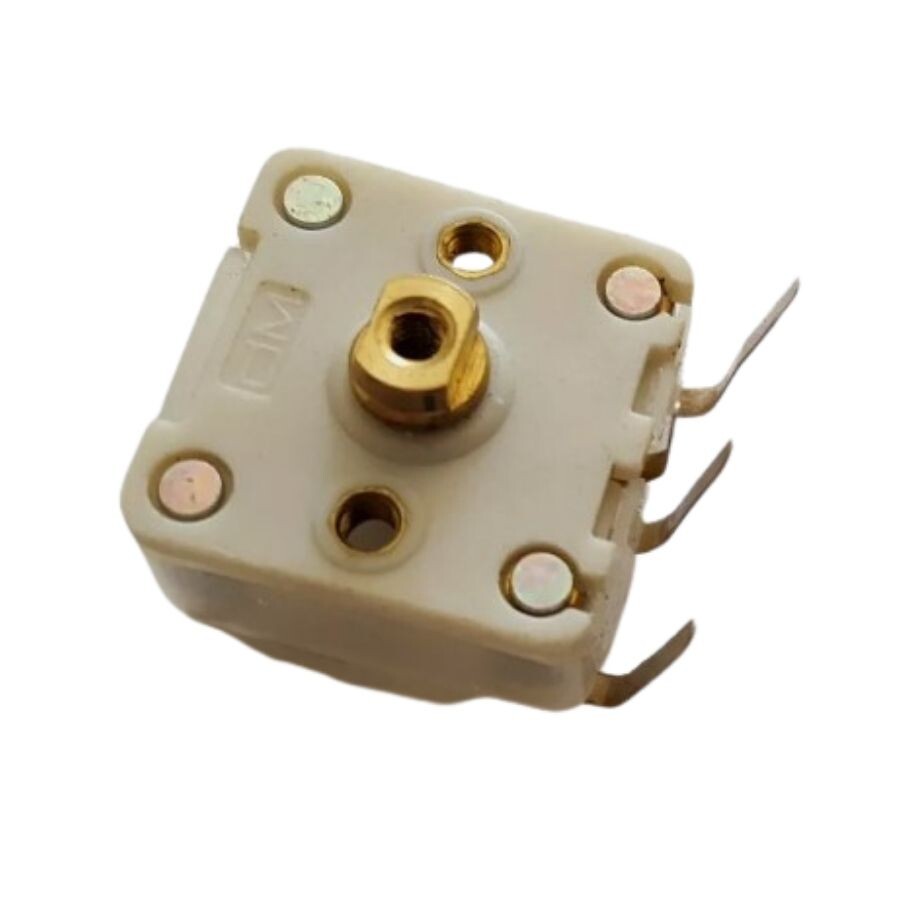

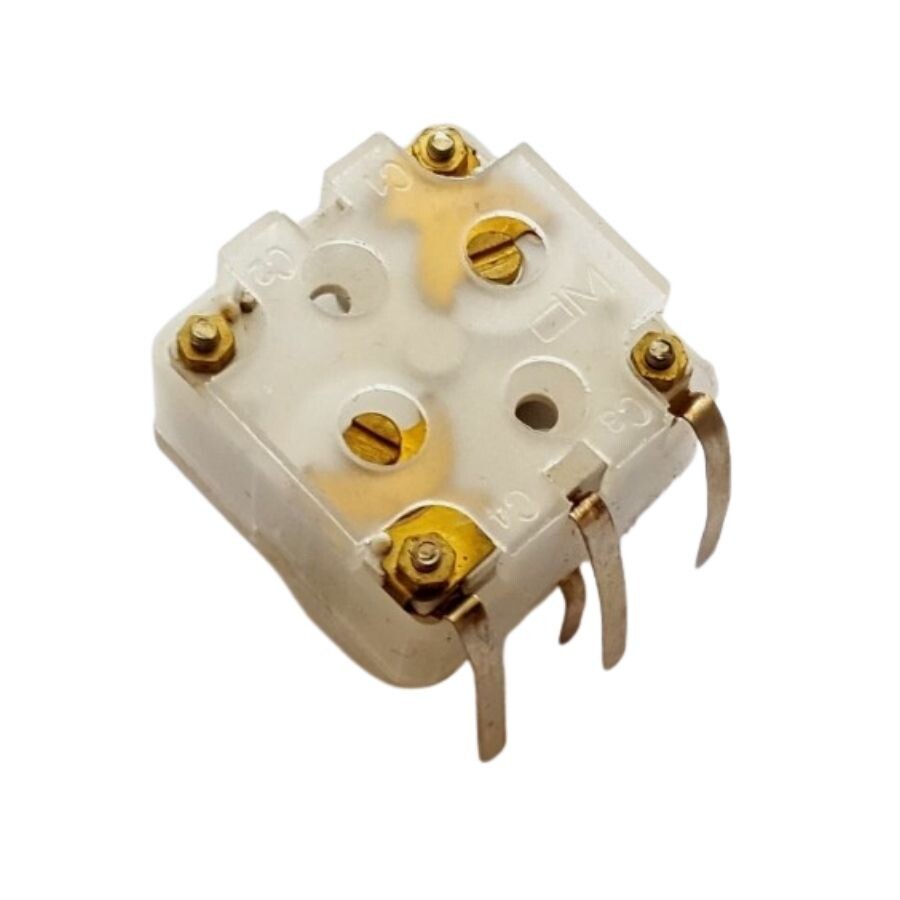

CBM-223F Çift 20pF Değişken Ayarlı Kapasitör - FM Radyo Variable

CBM-223F Çift 20pF Değişken Ayarlı Kapasitör - FM Radyo Variable

Varyabl kondansatör, diğer adıyla ayarlanabilir kondansatör, kapasite değeri mekanik olarak değiştirilebilen bir kondansatör türüdür. Genellikle birden fazla kondansatör plakasının paralel bağlanmasıyla oluşturulur.

İki ana parçadan oluşur:

• Stator: Sabit olan kısımdır.

• Rotor: Döndürülebilen, hareketli kısımdır.

Plakaların bir kısmı statora, diğer kısmı rotora bağlıdır. Rotor, bir mil aracılığıyla döndürüldüğünde plakalar birbiri içine geçerek yüzey alanı artar ve böylece kapasite değeri yükselir. Tersine, plakalar ayrıldıkça kapasite azalır.

Bu değişim sayesinde devrelerde ince ayarlar yapılabilir. Varyabl kondansatörler özellikle radyo alıcıları, vericiler ve frekans ayarlı devreler gibi uygulamalarda sıkça kullanılır.

Özellikler

• Bölümler: 2 (FM x 2)
• Kapasitans Aralıkları: 20pF X 2
• Kullanım Alanı: FM Radyo, radyo alıcıları, frekans ayarlı devreler
• Yalıtım Direnci: 500M Ohm
• Dinamik Temas Direnci: 20M ohm
• Voltaj Derecesi: 100VDC
• Şaft Çapı: 6mm
• Şaft Delik Çapı: 2.1mm
• Şaft Uzunluğu: 3mm
• Boyut: 20x20x12mm
