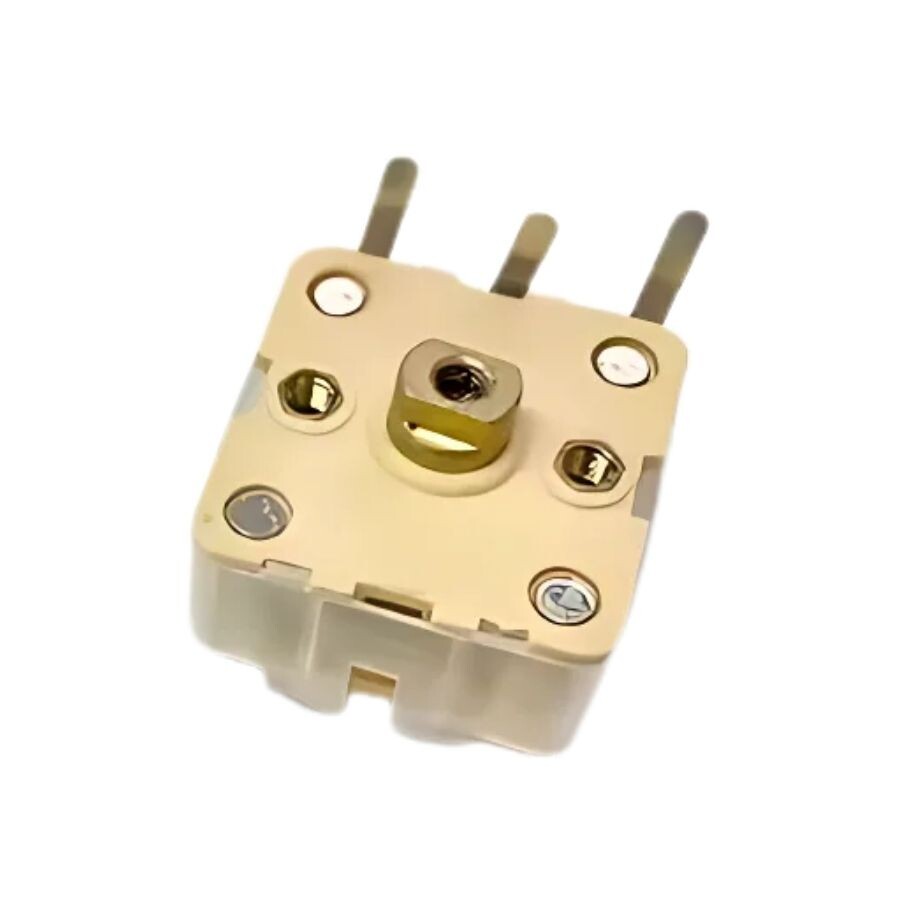

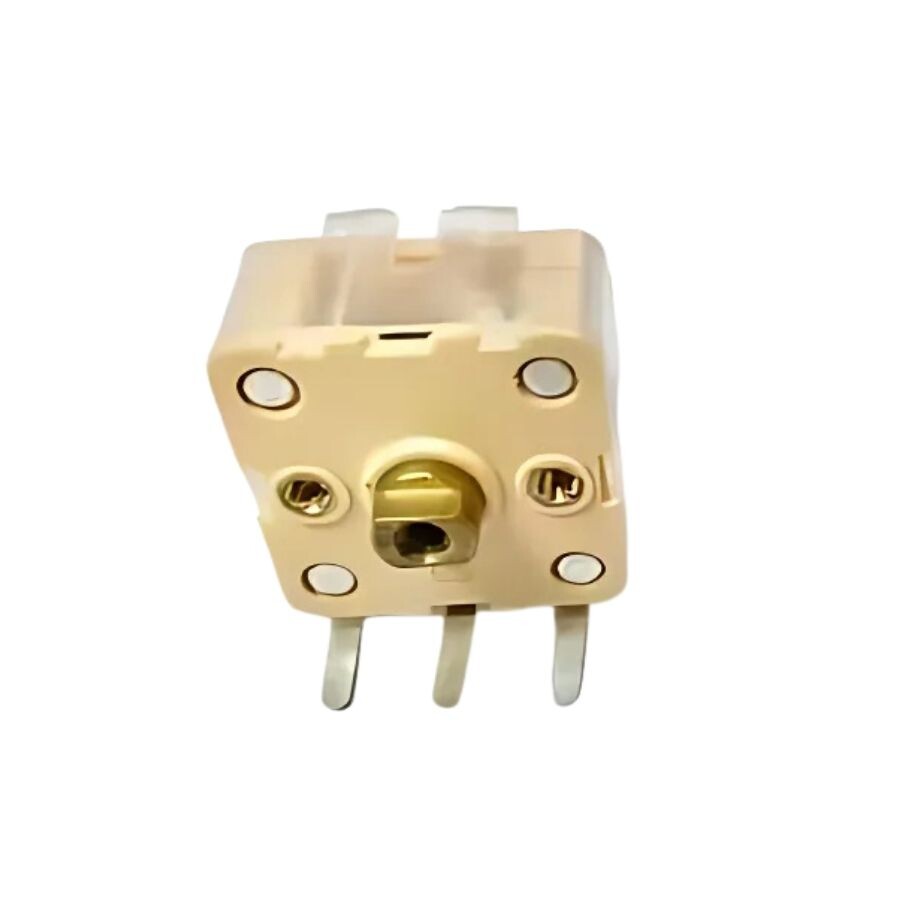

CBM-223P 140pF+60pF Değişken Ayarlı Kapasitör - FM Radyo Variable

CBM-223P 140pF+60pF Değişken Ayarlı Kapasitör - FM Radyo Variable

Varyabl kondansatör, diğer adıyla ayarlanabilir kondansatör, kapasite değeri mekanik olarak değiştirilebilen bir kondansatör türüdür. Genellikle birden fazla kondansatör plakasının paralel bağlanmasıyla oluşturulur.

İki ana parçadan oluşur:

• Stator: Sabit olan kısımdır.

• Rotor: Döndürülebilen, hareketli kısımdır.

Plakaların bir kısmı statora, diğer kısmı rotora bağlıdır. Rotor, bir mil aracılığıyla döndürüldüğünde plakalar birbiri içine geçerek yüzey alanı artar ve böylece kapasite değeri yükselir. Tersine, plakalar ayrıldıkça kapasite azalır.

Bu değişim sayesinde devrelerde ince ayarlar yapılabilir. Varyabl kondansatörler özellikle radyo alıcıları, vericiler ve frekans ayarlı devreler gibi uygulamalarda sıkça kullanılır.

Özellikler

• Bölümler: 2 (AM x1 FM x1)
• Kapasitans Aralıkları: 1x 140pf AM / 1x 60pF FM
• Kullanım Alanı: FM Radyo, radyo alıcıları, frekans ayarlı devreler
• Şaft Çapı: 6mm
• Şaft Delik Çapı: 2.1mm
• Şaft Uzunluğu: 4mm
• Boyut: 21x21x13mm
