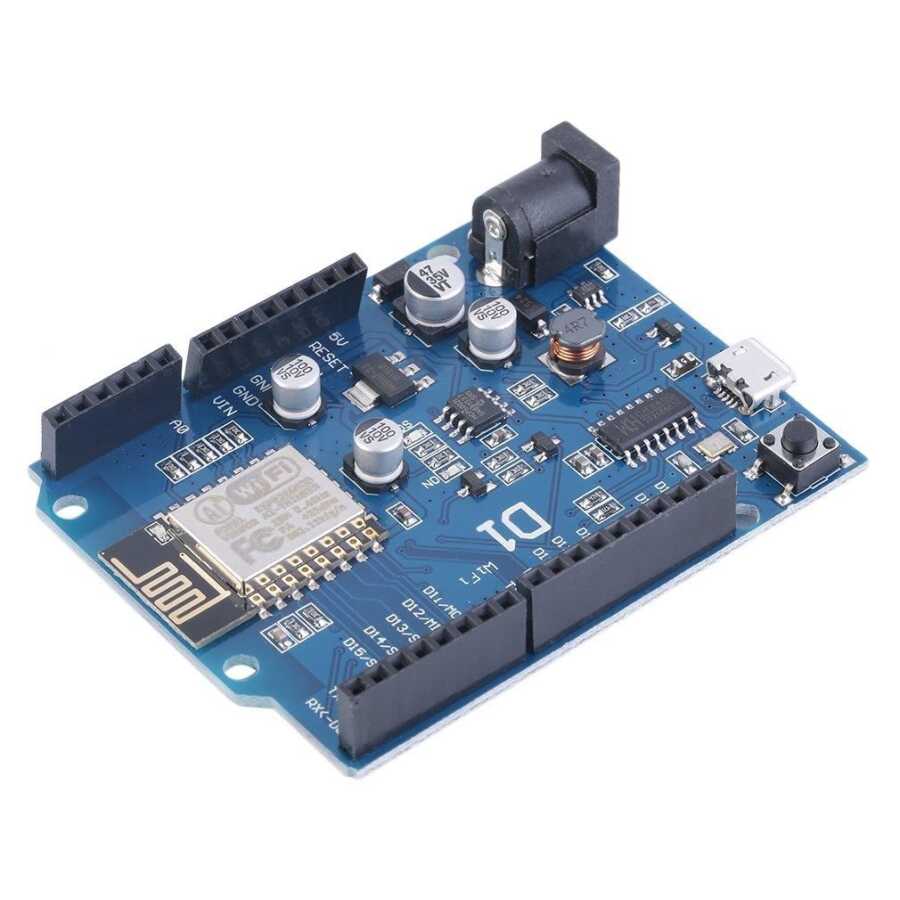

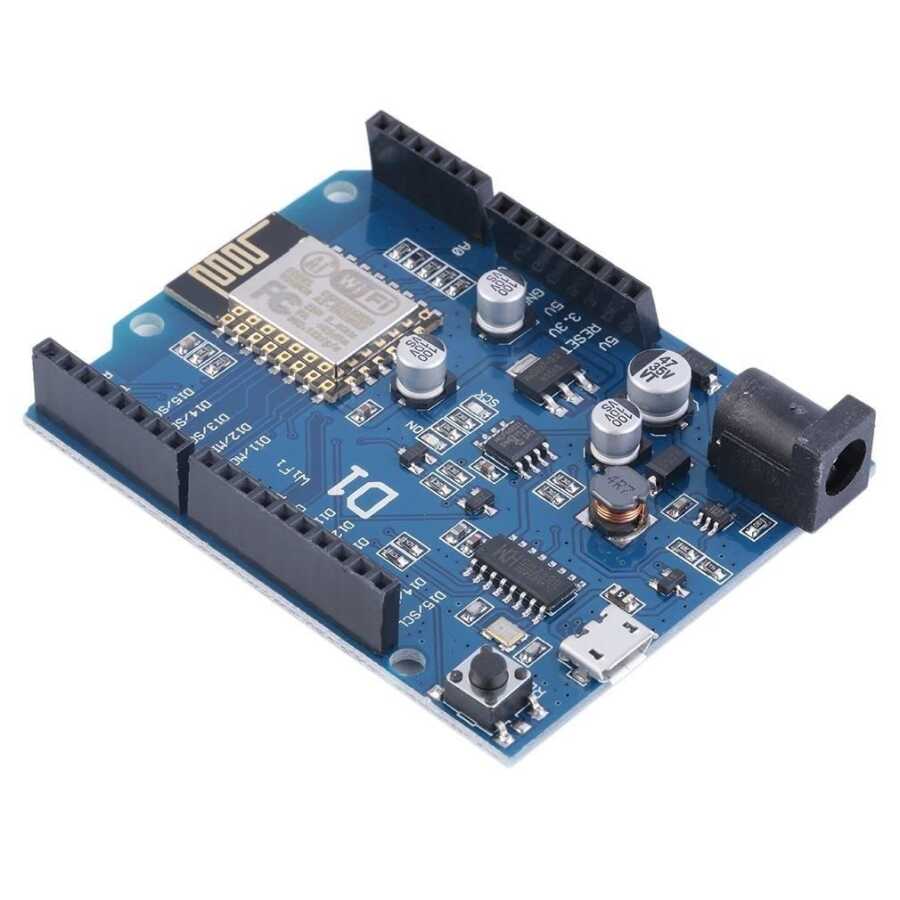

Wifi Tabanlı Arduino Uno Shield (esp8266)

ESP8266 WiFi Geliştirme Kurulu, WIFI destekli daha güçlü bir Arduino modülüdür. ESP-8266 tabanlı bu geliştirme platformu, Arduino Uno'nun pimleri ile uyumludur ve hatta bazı shield modülleri ile bile kullanılabilir.

Teknik Özellikler

Board üzerinde switch mod güç kaynağı -- Max 24V giriş, 5V 1A çıkış
ESP-8266EX tabanlı
Arduino uyumlu, programlamak için IDE Arduino kullanılır
11 adet I/O pini
1 adet ADC pin (giriş aralığı 0-3.3V
OTA kablosuz yükleme desteği
Parametreler: CPU 80 Mhz, 115200 Hızı

Arduino UNO ve Wifi Arduino benzer olsalar da pin atamaları arasında birkaç fark var. Yukarıdaki şekil, pinlerin haritalandırılmasını sağlar. Bazı durumlarda UNO için yazılmış programların, uygun pin atamaları için biraz değiştirilmesi gerekebilir.
