XH-A156 PAM8403 4x3W 4 Kanallı D-Class Amfi Modülü

XH-A156 PAM8403 4x3W 4 Kanallı D-Class Amfi Modülü

XH-A156 PAM8403 4x3W 4 Kanallı D-Class Amfi Modülü, kompakt boyutlarda dört ayrı hoparlörü sürebilmek için geliştirilmiş, PAM8403 tabanlı 4 kanallı Class-D dijital ses amplifikatör modülüdür. Kart üzerinde iki adet stereo PAM8403 amplifikatör entegresi bulunur ve toplam dört bağımsız ses çıkışı sağlar. Her kanal uygun çalışma koşullarında 3W’a kadar çıkış verebilir.

Modül 5V DC ile çalışır ve özellikle düşük voltajlı, taşınabilir veya USB beslemeli ses sistemleri için uygundur. Class-D amplifikatör yapısı sayesinde klasik Class-AB amplifikatörlere göre daha yüksek verim sunar. PAM8403 çipinin verimliliği %90 seviyelerine kadar çıkabilir ve harici çıkış filtresi gerektirmeyen yapısı sayesinde kompakt ses projelerinde avantaj sağlar.

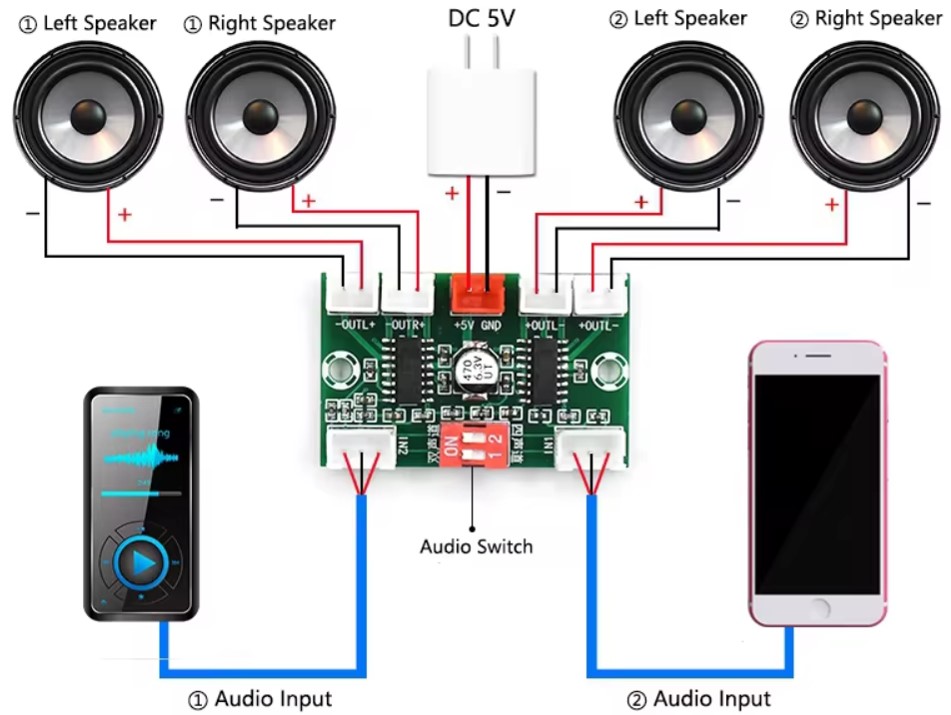

XH-A156’nın önemli özelliklerinden biri iki ayrı stereo ses girişine sahip olmasıdır. Kart üzerindeki iki adet L/R/GND giriş grubuna iki farklı stereo kaynak bağlanabilir. Bu yapı sayesinde iki farklı ses kaynağı iki ayrı hoparlör çifti üzerinden çalıştırılabilir. Anahtar ayarına bağlı olarak tek bir stereo giriş sinyali dört çıkış kanalına da aktarılabilir.

Özellikler

• Çalışma Gerilimi: 5V DC
• Hoparlör Empedansı: 4Ω – 8Ω
• Amplifikatör Sınıfı: Class-D
• Amplifikatör Entegresi: PAM8403
• PAM8403 Sayısı: 2 adet
• Çıkış Kanalı: 4 kanal
• Çıkış Gücü: 4 × 3W’a kadar
• Toplam Teorik Maksimum Güç: 12W
• 3W Çıkış Koşulu: 5V besleme, 4Ω yük
• Ses Girişi: Analog
• Giriş Yapısı: 2 adet stereo L / R / GND giriş
