NEMA 17 Unipolar/Bipolar, 200 Adım, 42×48mm, 4V Step Motor - PL-1200

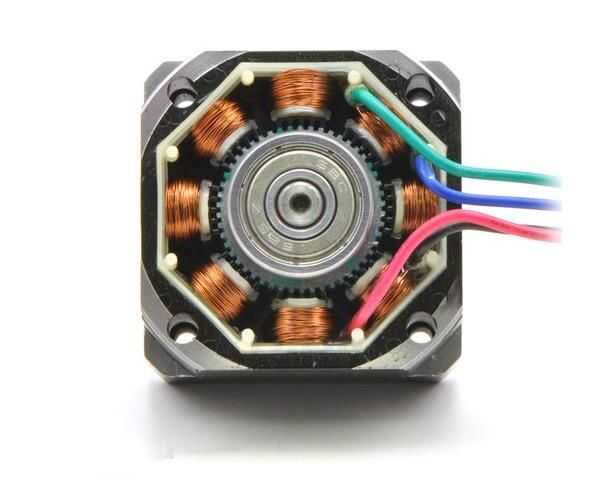

SY42STH47-1206A hibrid motorun 1.8° adım açısı (200 adım / devir) vardır. Her faz, 4V'ta 1.2A çekerek 3.2 kg-cm tutma torkuna izin verir. Motor, hem tek kutuplu hem de iki kutuplu step motor sürücüleri tarafından kontrol edilmesini sağlayan altı renk kodlu kabloya sahiptir. Tek kutuplu step motor sürücüsü ile kullanıldığında, altı uç da kullanılır. İki kutuplu bir step motor sürücüsü ile kullanıldığında, orta kademe sarı ve beyaz kabloların bağlantısı kesilebilir (kırmızı-mavi çift bir bobine erişim sağlar ve siyah-yeşil çift diğer bobine erişim sağlar). Bipolar step motor sürücüsü kullanmanızı öneririz.

Teknik Özellikler

Boyut: 42.3 mm kare × 48 mm, mil dahil değil (NEMA 17)
Ağırlık: 350g
Mil çapı: 5 mm "D”
Devir başına adım: 200
Akım değeri: Bobin başına 1.2A
Gerilim derecesi: 4V
Direnç: bobin başına 3.3 Ω
Tutma torku: 3.2 kg-cm
Endüktans: bobin başına 2.8 mH
İki bilyalı rulman tarafından desteklenen çıkış mili

Boyutlar

Aşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 48 mm'dir. Çıkış D-mili 24 mm uzunluğunda ve 5 mm çapında, 0,5 mm düzleştirilmiş bir kesite sahiptir. Bu mil, 5mm Motor Bağlantı Aparatı ile kullanılabilir. NEMA 17 alüminyum braket, bu step motoru projenize monte etmenize yardımcı olacaktır.

NEMA 17 Unipolar/Bipolar, 200 Adım, 42×48mm, 4V Step Motor - PL-1200

Step Motor Uygulamaları

Adım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama:
