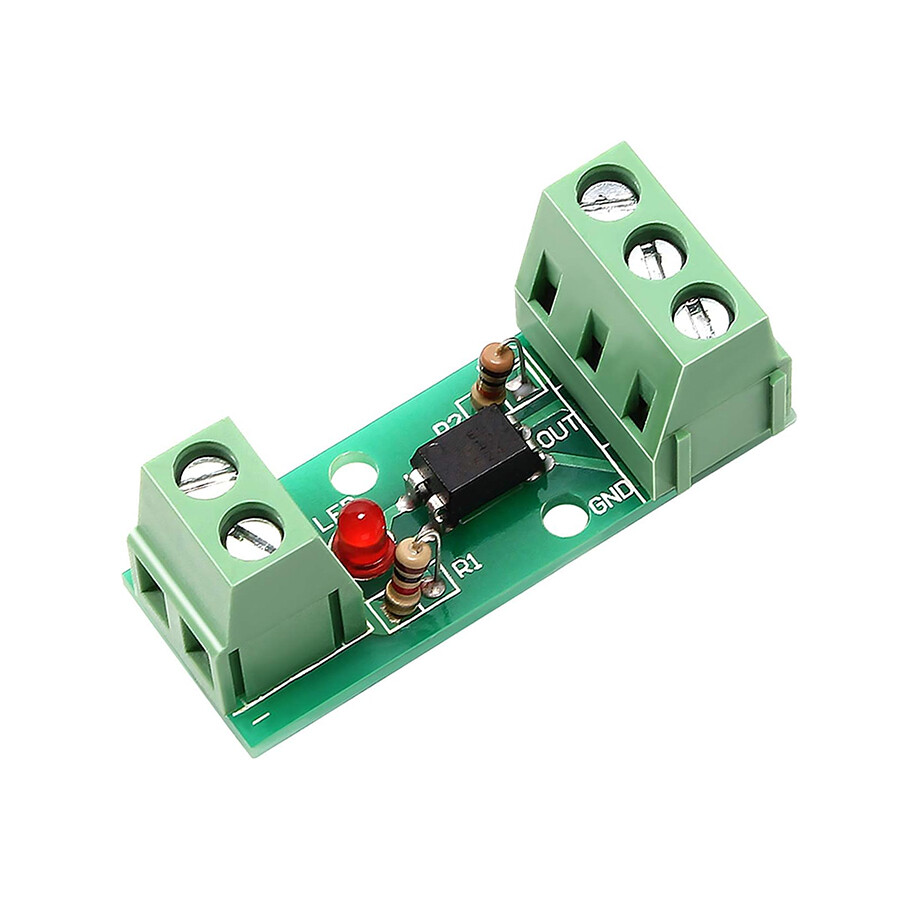

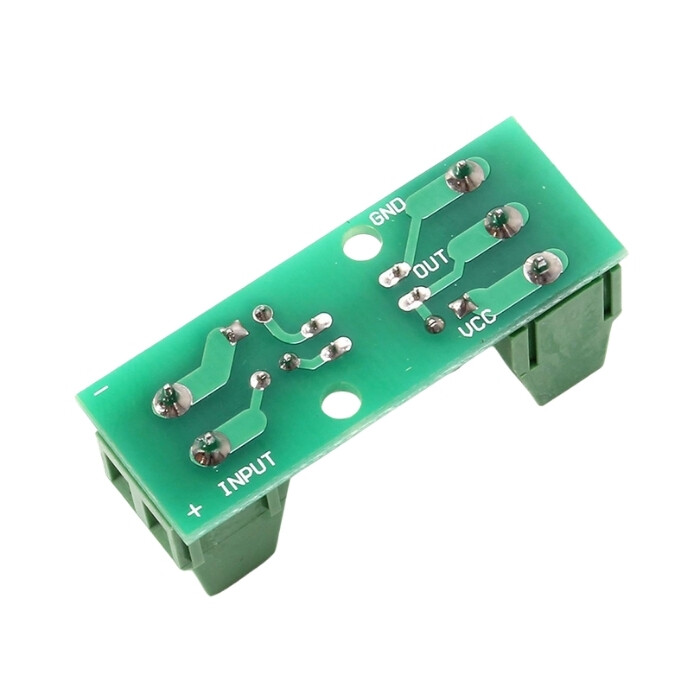

PC817 24V 1 Kanal Optokuplör İzolasyon Modülü

PC817 24V 1 Kanal Optokuplör İzolasyon Modülü

PC817 24V 1 Kanal Optokuplör İzolasyon Modülü. Bu çok yönlü modül, güvenilir sinyal iletimi ve parazite karşı koruma sağlamak için optokuplör izolasyon teknolojisini kullanır ve bu da onu seviye eşleştirme ve izolasyonun kritik olduğu uygulamalar için ideal hale getirir.

Kullanım Alanları

• Endüstriyel Otomasyon Sistemleri
• Motor Kontrolü ve Sürücüler
• PLC (Programlanabilir Mantık Denetleyicisi) Arayüzü
• Sensör Sinyal Koşullandırması
• Mikrodenetleyici Çıkış Seviyesi Kaydırma ve Koruma

Genel Özellikler

• Optokuplör İzolasyonu: Modül, hassas devreleri elektriksel gürültü ve parazitten koruyarak kararlı ve güvenilir sinyal iletimi sağlamak için optokuplör izolasyonunu bünyesinde barındırır.
• Çok Yönlü Uygulamalar: Motorlar gibi endüktif bileşenleri sürmek, PLC girişleri için voltaj seviyelerini dönüştürmek (örneğin 3V veya 5V'u 24V'a dönüştürmek), invertör sinyal inversiyonu ve akım amplifikasyonu için seviye kaydırma ve izolasyonu etkinleştirir.
• Yüksek İzolasyon Voltajı: 3000V'dan daha büyük izolasyon voltajı sunarak voltaj yükselmelerine ve dalgalanmalarına karşı sağlam koruma sağlar. Verimli ve
• Dayanıklı Tasarım: Geniş bir sıcaklık aralığına (-55°C ila 110°C) dayanacak şekilde üretilmiştir ve 5KHz'lik maksimum uygulama sinyal frekansına sahiptir, zorlu endüstriyel ve otomasyon uygulamaları için uygundur.

Teknik Özellikler

• Giriş Sinyal Voltajı: 24V (DC)
• Çıkış Sinyal Voltajı: DC yükleri için uygun geniş voltaj aralığı
• EL817 Özellikleri:

  • İzolasyon Voltajı: 3000V'dan büyük
  • Giriş Akımı: Maksimum 50mA
  • Çalışma Akımı: 1mA'dan büyük
  • Maksimum Çıkış Akımı: 50mA'ya kadar (uygun giriş akımıyla)
  • Çalışma Sıcaklığı: -55°C ila 110°C
  • Maksimum Uygulama Sinyal Frekansı: 5KHz
• Boyut: 40x16x17mm
