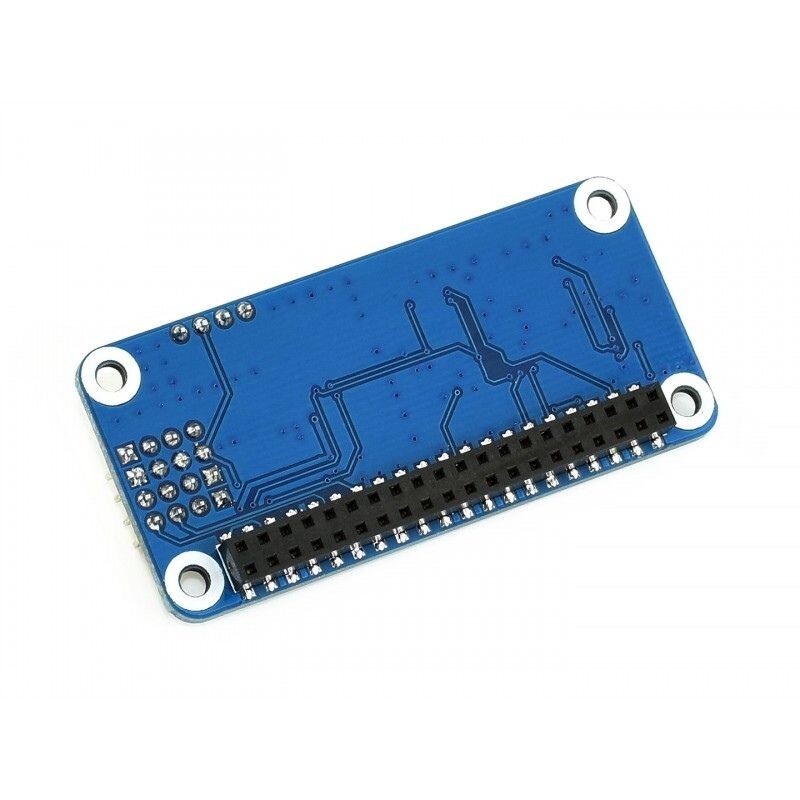

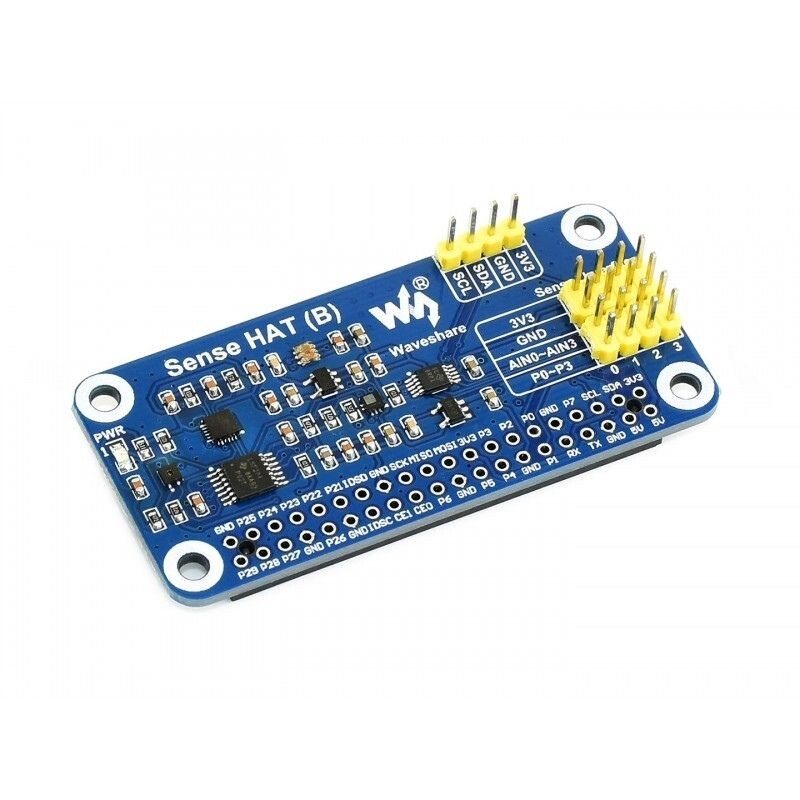

Raspberry Pi Sensör HAT (B)

Raspberry Pi Sensör HAT (B), Raspberry Pi için özel olarak tasarlanmış bir sensör genişletme kartıdır. Dahili jiroskop, ivmeölçer, manyetometre, barometre, sıcaklık ve nem sensörü vb. içerir. I2C arayüz iletişimi daha fazla harici sensörü destekler. Raspberry Pi'yi hareket duruşunu ve yönelimini algılayabilen bir robota dönüştürmek istiyorsanız veya Raspberry Pi'nin çevredeki ortamdaki sıcaklık, nem ve atmosfer basıncı gibi sensör verilerini toplamasını istiyorsanız bu kartı kullanabilirsiniz.

Özellikler

SKU: 16864
Standart Raspberry Pi 40PIN GPIO uzatma başlığı, Raspberry Pi serisi kartları destekler.
Dahili ICM20948 (3 eksenli ivmeölçer, 3 eksenli jiroskop ve 3 eksenli manyetometre), hareketi, yönelimi ve manyetik alanı algılar.
Dahili SHTC3 dijital sıcaklık ve nem sensörü, ortamın izlenmesine olanak tanır.
Dahili LPS22HB barometrik basınç sensörü, ortamın izlenmesine olanak tanır.
Dahili TCS34725 renkli sensör, yakındaki bir nesnenin rengini belirler.
Dahili SGM58031 ADC, 4 kanallı 16 bit hassasiyet, daha fazla harici sensörü desteklemek için AD genişletme.
STM32 gibi diğer ana kartları bağlamak için I2C kontrol pinleri bulunur.

Teknik Özellikler

Çalışma Voltajı	3.3V
Arayüz	I2C
Boyut	65mm x 30.5mm
Accelerometer	Resolution: 16-bit
Accelerometer	Ranging:±2/±4/±8/±16g
Gyoscope	Resolution: 16-bits
Gyoscope	Ranging:±250/±500/±1000/±2000°/sec
Magnetometer	Resolution: 16-bits
Magnetometer	Ranging:±4900µT
Barometre	Resolution:24-bits (Pressure), 16-bits(Temperature)
	Accuracy (ordinary temperature): ±0.025hPa
	Speed: 1 Hz - 75 Hz
Sıcaklık & Nem	Accuracy (humidity):±2% rH
	Ranging(humidity): 0% ~ 100% rH
	Accuracy(temperature): ±0.2°C
	Ranging(temperature): -30 ~ 100°C
Renk Sensörü	Resolution: 4-channels RGBC, 16-bits per channel
ADC	Resolution: 12-bits

Sense-HAT-B-size
