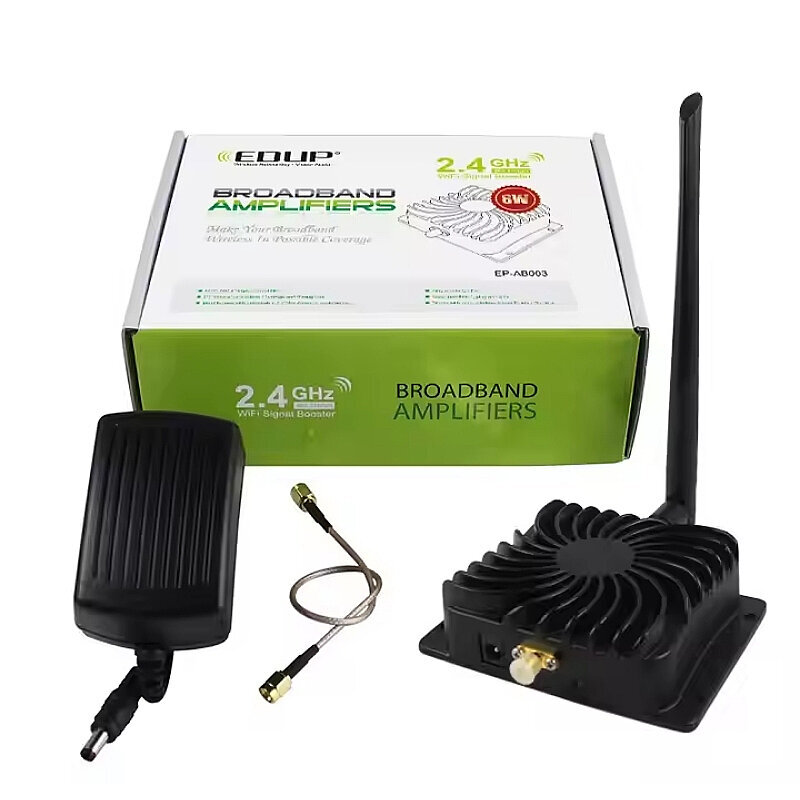

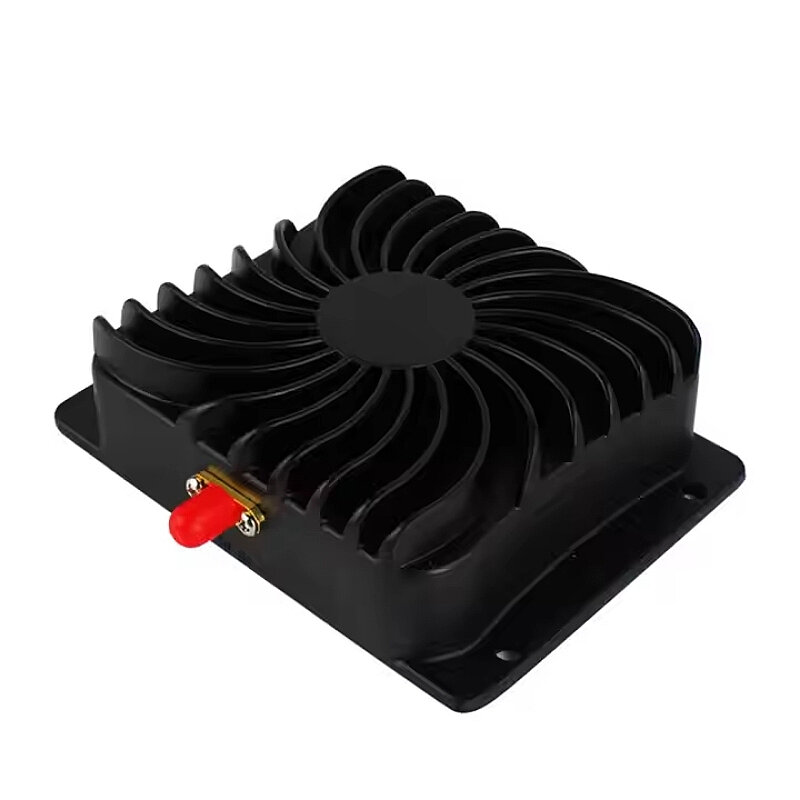

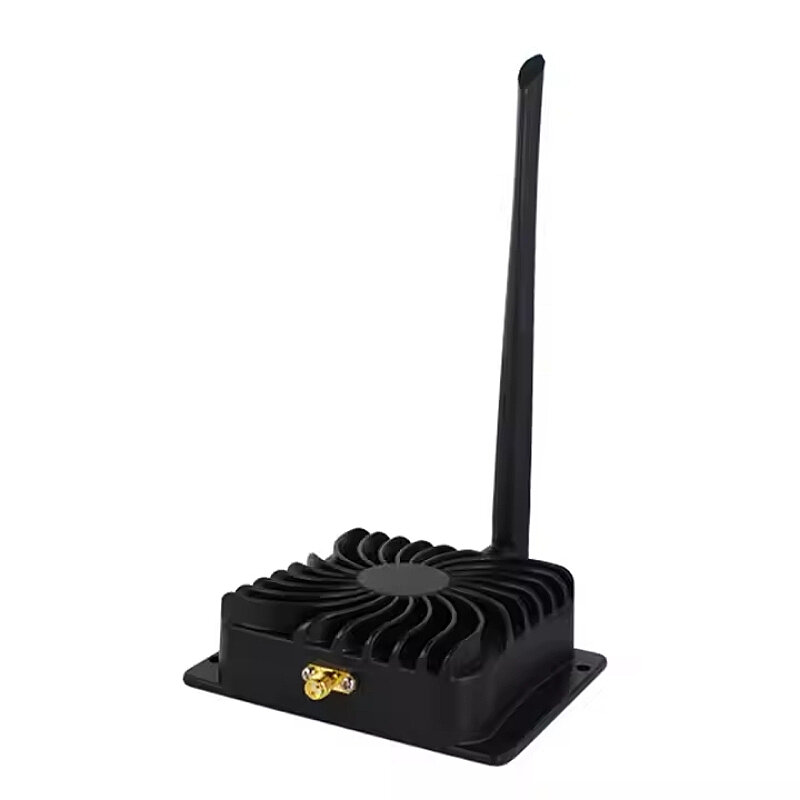

EP-AB003 8W 2.4Ghz WiFi Sinyal Güçlendirici

EP-AB003 8W 2.4Ghz WiFi Sinyal Güçlendirici

EP-AB003 8W 2.4Ghz WiFi Sinyal Güçlendirici, IEEE 802.11 b/g/n standartlarıyla uyumlu, 2,4 GHz frekans bandı için özel olarak geliştirilmiş çift yönlü bir güç amplifikatörüdür. Doğrudan Dizili Yayılı Spektrum (DSSS) ve Dik Frekans Bölmeli Çoklama (OFDM) gibi frekans genişletme teknolojileriyle uyumludur. Zaman Bölmeli Çift Yönlü İletişim (TDD) hızlı mikrodalga algılama teknolojisi ve doğrusal güç amplifikatörü teknolojisini kullanan bu ürün, 802.11b/g/n kablosuz cihazların iletim hızını korurken kablosuz RF iletişim mesafesini önemli ölçüde artırır.

Özellikler

• Çalışma Frekans Bandı: 2,4 - 2,5 GHz
• Çalışma Gerilimi: 6 - 18 V
• Alım Kazancı: 25 dB ± 1
• İletim Kazancı: 15 dB ± 1
• Giriş Gücü Aralığı: Min. 3 dBm; Maks. 30 dBm
• Maksimum Çıkış Gücü: (P1dB) 37 dBm (5 W)
• EVM: %3 @ 29 dBm, 802.11g 54 Mbps OFDM 64QAM BW 20 MHz
• DC Güç Tüketimi: 575 mA @ Pout 29 dBm, 12 V
• Gürültü Faktörü: < 2,5 dB
• TX/RX Geçiş Gecikmesi: < 1 µs
• LED Gösterge Durumu İletim: Yeşil; Alım: Kırmızı; Geçiş: Turuncu - Sarı
• Çalışma Sıcaklığı: -40°C - +70°C
• Çalışma Nemi: <%95 Bağıl Nem (RH)

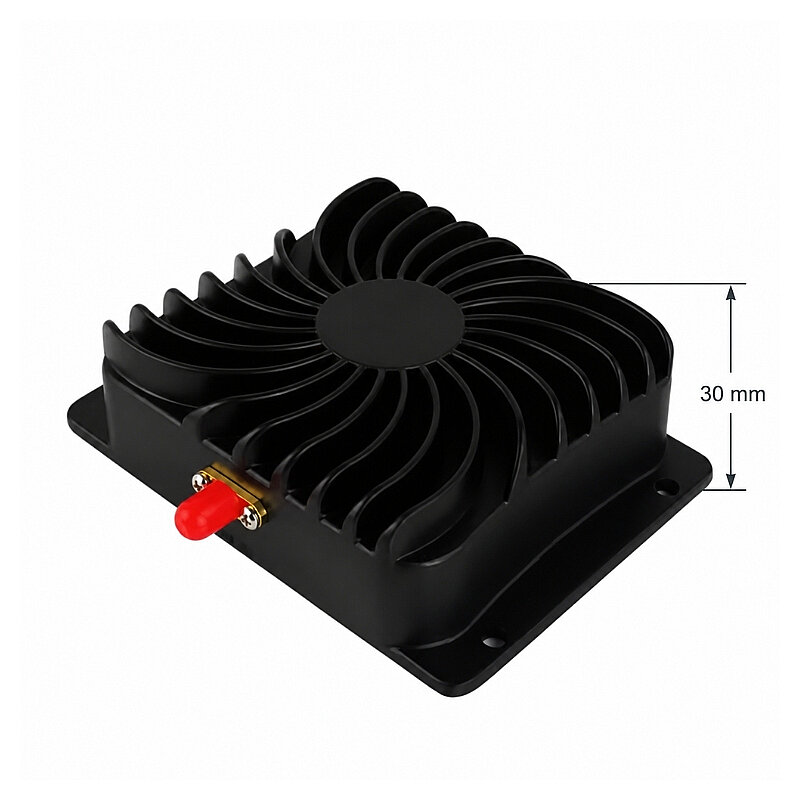

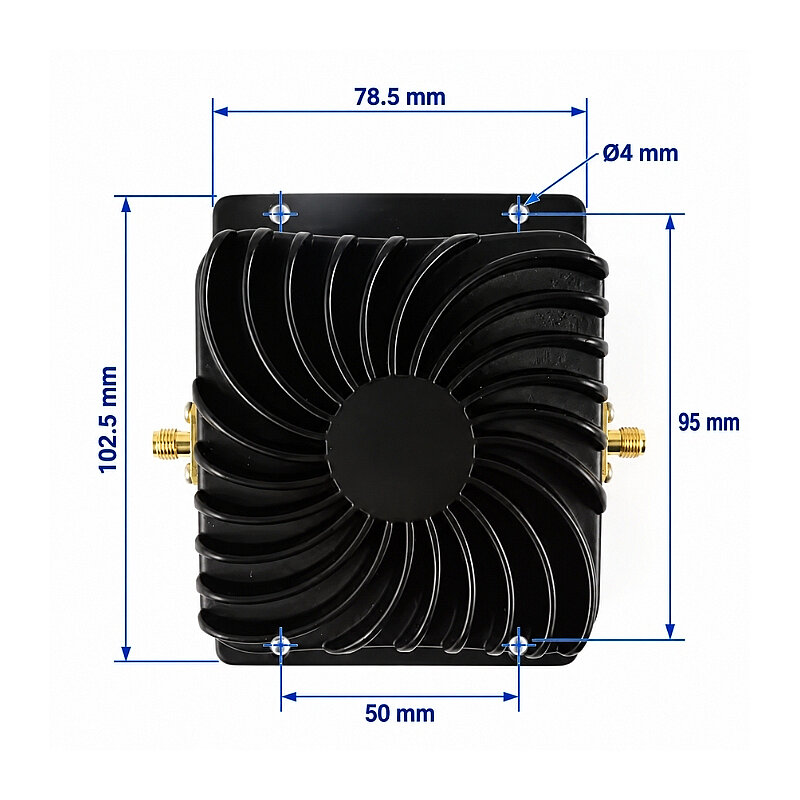

• Boyutlar: 103,5 mm × 96,5 mm × 30,5 mm

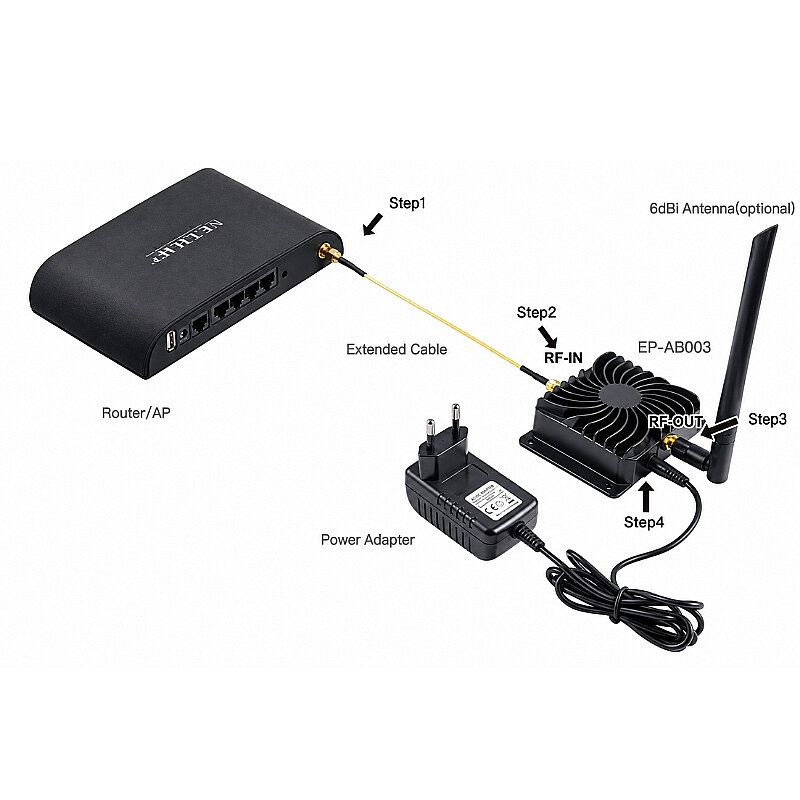

Kurulum Adımları

• Kablosuz AP/Yönlendiricinin (Router) güç bağlantısını kesin
• Anteni kablosuz AP/Yönlendiriciden çıkarın
• Birlikte verilen RG316 koaksiyel kabloyu kullanarak, çift yönlü yükselticinin RFIN portunu kablosuz AP/Yönlendiricinin anten bağlantı noktasına bağlayın
• Anteni çift yönlü yükselticinin RFOUT portuna vidalayarak takın
• Önce çift yönlü yükselticiyi, ardından kablosuz AP/Yönlendiriciyi çalıştırın
