UNO R4 WiFi Geliştirme Modülü

UNO R4 WiFi Geliştirme Modülü

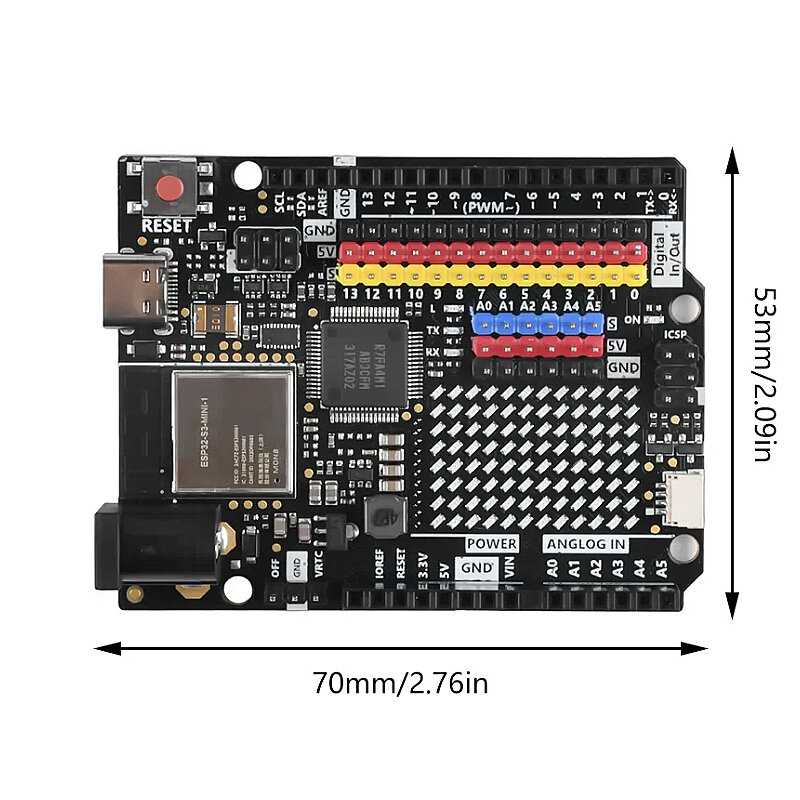

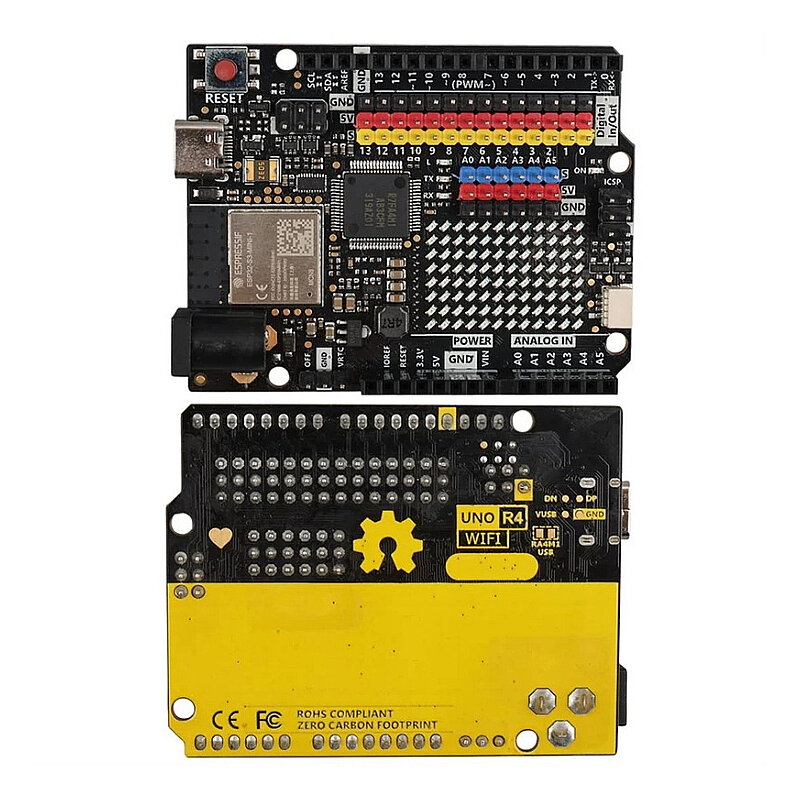

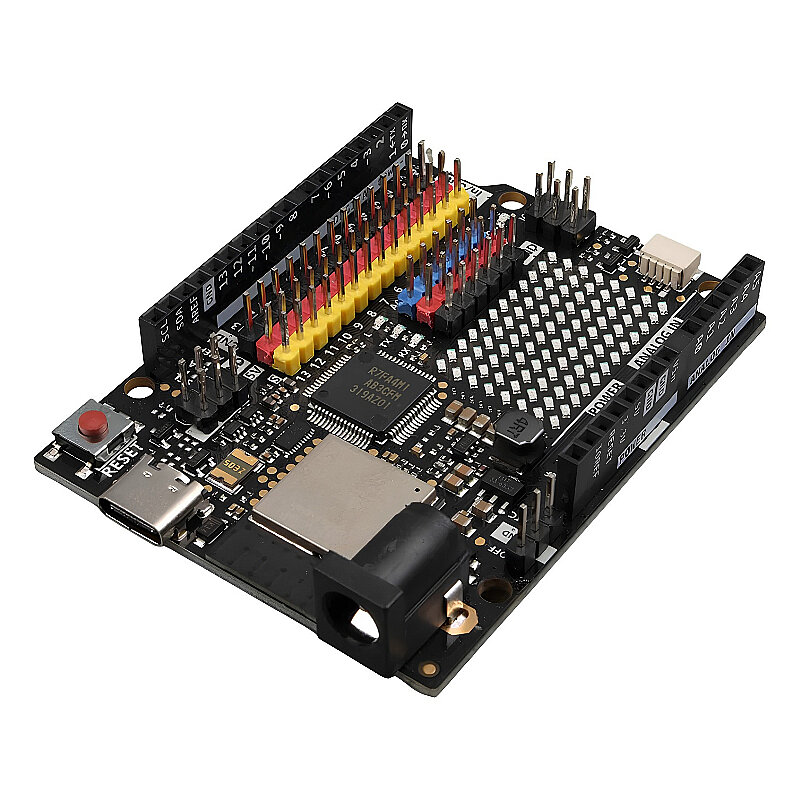

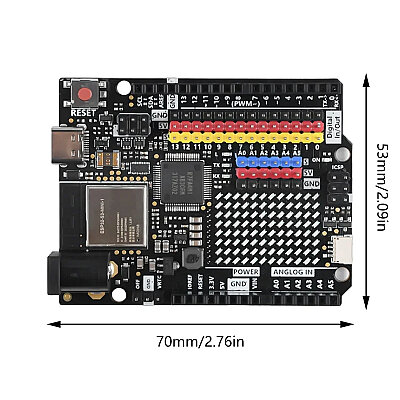

UNO R4 WiFi Geliştirme Modülü, klasik Arduino UNO form faktörünü güçlü 32-bit Renesas RA4M1 mikrodenetleyici, ESP32-S3 tabanlı kablosuz haberleşme, programlanabilir LED matrisi ve doğrudan sensör/servo bağlantısını kolaylaştıran G-V-S pin gruplarıyla bir araya getiren gelişmiş bir geliştirme kartıdır.

Kartın ana işlemcisi olan Renesas RA4M1, 48MHz hızında çalışan 32-bit Arm Cortex-M4 çekirdeğine sahiptir. 256KB Flash, 32KB SRAM ve 8KB Data Flash kapasitesiyle klasik ATmega328P tabanlı UNO R3’e kıyasla daha yüksek işlem ve bellek kapasitesi sunar. Ayrıca donanımsal FPU, RTC, 14-bit ADC, 12-bit DAC, operasyonel yükselteç ve CAN kontrolcüsü gibi gelişmiş çevre birimleri içerir.

Kablosuz haberleşme tarafında kart üzerinde ESP32-S3-MINI-1 modülü bulunur. ESP32-S3, 2.4GHz WiFi 4 bağlantısının yanı sıra Bluetooth 5 Low Energy desteği sağlar. Böylece IoT, kablosuz sensör, uzaktan kontrol ve ağ bağlantılı elektronik projeler ek WiFi modülü gerektirmeden gerçekleştirilebilir. ESP32-S3, ana RA4M1 işlemcisinden ayrı çalışan ikinci bir mikrodenetleyici olarak görev yapar.

Özellikler

• Ana Mikrodenetleyici: Renesas R7FA4M1AB3CFM / RA4M1
• İşlemci Mimarisi: 32-bit Arm Cortex-M4
• Ana İşlemci Frekansı: 48MHz
• FPU: Donanımsal Floating Point Unit
• RA4M1 Flash Bellek: 256KB
• RA4M1 SRAM: 32KB
• Data Flash / EEPROM: 8KB
• Kablosuz İşlemci: ESP32-S3-MINI-1
• ESP32-S3 İşlemci: Dual-Core Xtensa LX7
• ESP32-S3 Maksimum Frekansı: 240MHz
• ESP32-S3 SRAM: 512KB
• ESP32-S3 ROM: 384KB
• WiFi Standardı: IEEE 802.11 b/g/n / WiFi 4
• WiFi Frekansı: 2.4GHz
• Bluetooth: Bluetooth 5 Low Energy
• Ana Kart Çalışma Gerilimi: 5V
• ESP32-S3 Çalışma Gerilimi: 3.3V
• Harici Giriş Gerilimi: 6–24V DC
• USB Konnektörü: USB Type-C
