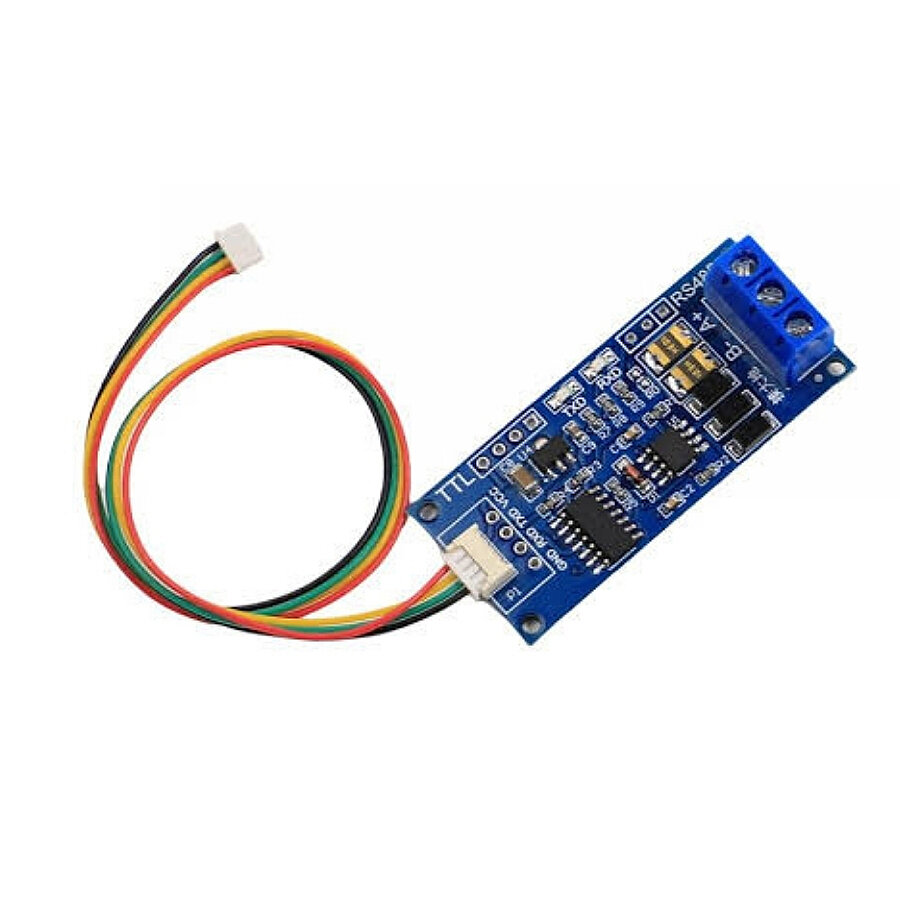

XY-K485 TTL - RS485 İletişim Modülü - XY-SK Serisi Güç Kaynağı Modülü ile Uyumlu, TTL seviyesindeki UART seri haberleşme sinyallerini endüstride yaygın olarak kullanılan RS485 diferansiyel haberleşme standardına dönüştürmek için geliştirilmiş çift yönlü iletişim modülüdür. Uyumlu güç kaynağı modüllerine buradan ulaşabilirsiniz.

Modül TTL tarafında VCC, TXD, RXD ve GND bağlantılarını kullanırken RS485 tarafında A+, B- ve Earth/GND terminalleri üzerinden haberleşir. TTL'den gelen verileri RS485 seviyesine, RS485 hattından gelen verileri ise tekrar TTL seviyesine otomatik olarak dönüştürür.

XY-K485 üzerinde otomatik veri yönü kontrolü bulunur. RS485 yarı çift yönlü (half-duplex) çalışmasına rağmen kullanıcı tarafından ayrıca DE/RE yön kontrol sinyali verilmesine gerek kalmaz; modül veri gönderme ve alma yönünü otomatik olarak değiştirir. Bu sayede standart UART haberleşmesine oldukça benzer şekilde kullanılabilir.

Özellikler

• Besleme Gerilimi: DC 3.0–30V
• Belirtilen Üst Besleme Limiti: Yaklaşık 33V
• TTL Lojik Uyumluluğu: 3.3V ve 5V
• Dönüşüm: TTL UART ↔ RS485
• RS485 Çalışma Yapısı: Half-Duplex / yarı çift yönlü
• Yön Kontrolü: Otomatik
• Harici DE/RE Kontrolü: Gerektirmez
• Baud Rate: 110–256000bps
• TTL Bağlantıları: VCC / TXD / RXD / GND
• RS485 Bağlantıları: A+ / B- / Earth
• RS485 Terminali: 3 pin vidalı terminal
