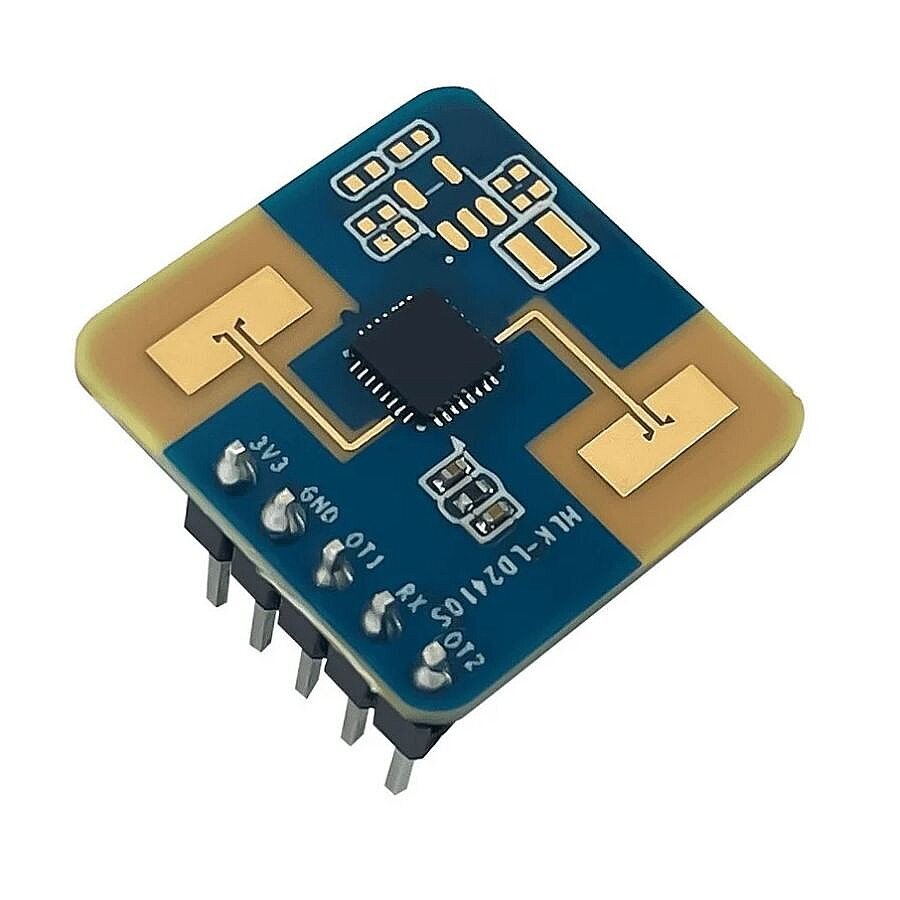

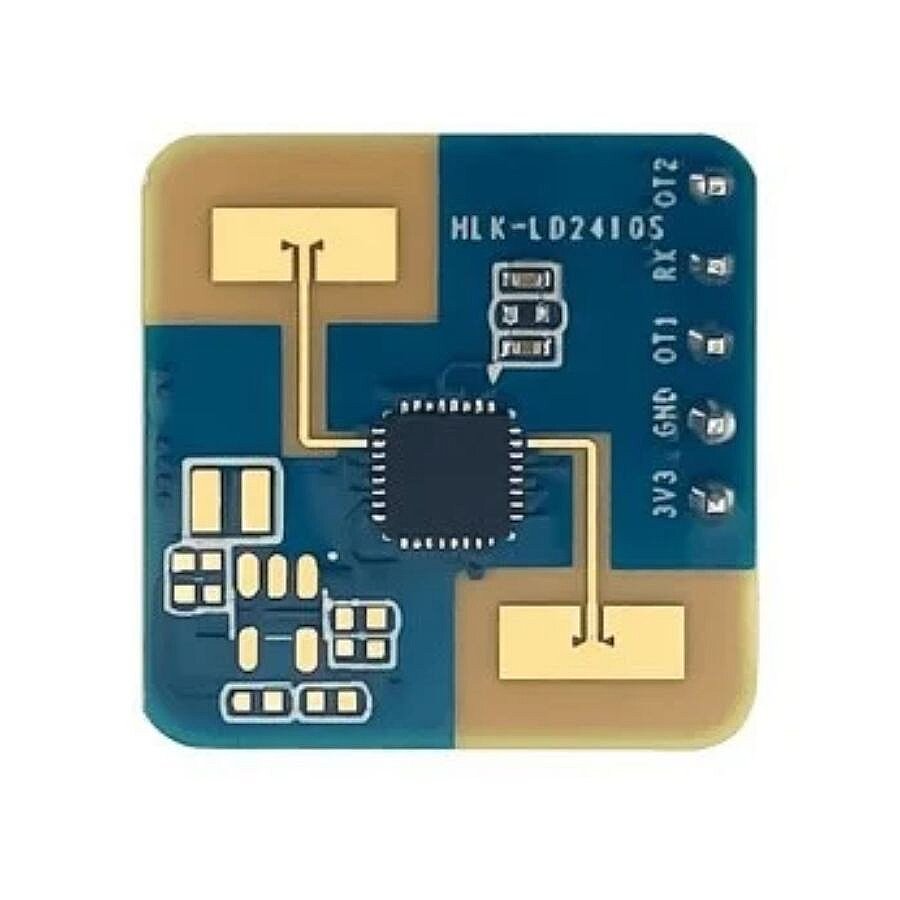

HLK-LD2410S 24Ghz Radar Hareket Algılama Sensörü Modülü
HLK-LD2410S 24Ghz Radar Hareket Algılama Sensörü Modülü
HLK-LD2410S 24Ghz Radar Hareket Algılama Sensörü Modülü, pille çalışan ve ultra düşük güç tüketimine sahip bir insan varlığı algılama sensörüdür. Bu sistem, oldukça sadeleştirilmiş 24 GHz milimetrik dalga sensör donanımı (LD2410S) ile düşük güç tüketimiyle insan varlığını algılayan akıllı bir algoritma yazılımından oluşur.
LD2410S donanımı; AIoT milimetrik dalga sensörleri, yüksek performanslı 24 GHz 1T1R (1 verici, 1 alıcı) anten ve çevresel devrelerle donatılmıştır. Düşük güç tüketen akıllı insan algılama algoritması; milimetrik dalga sensörü mesafe ölçüm teknolojisinden, gelişmiş özel radar sinyal işleme yöntemlerinden ve ICL1112 çipinin düşük güç kontrol teknolojisinden yararlanarak, hareket halindeki, küçük hareketler yapan veya sabit duran insan vücudunun hassas bir şekilde algılanmasını sağlar. İç mekan senaryoları için tasarlanan bu düşük güç tüketimli algoritma yazılımı; insan vücudunun hareketini veya küçük hareketlerini tespit ederek varlık durumunu belirler ve algılama sonuçlarını gerçek zamanlı olarak günceller.
HLK-LD2410S, hareket halindeki bir insanı maksimum 8 metre mesafeye kadar algılayabilir. Cihaz; tetikleme ve tutma eşikleri, insan varlığı durumu, farklı mesafe aralıklarındaki hedef insan vücuduna ilişkin raporlama sıklığı ve ortamda kimse bulunmadığında verilecek raporlama süresi gibi çeşitli yapılandırma seçenekleri sunar.
GPIO ve UART arayüzlerini destekleyen HLK-LD2410S, "tak-çalıştır" özelliği sayesinde, farklı senaryolara uygun akıllı cihazlarda ve çeşitli nihai ürünlerde esnek bir şekilde kullanılabilir.
Uygulama Alanları
- Akıllı Ev
- İnsan vücudu gibi hareketli nesnelerin varlığının ve mesafesinin algılanması; elde edilen tespit sonuçlarının ana kontrol modülüne iletilerek ev aletlerinin akıllı bir şekilde yönetilmesinin sağlanması.
- İnsan vücudu gibi hareketli nesnelerin varlığının ve mesafesinin algılanması; elde edilen tespit sonuçlarının ana kontrol modülüne iletilerek ev aletlerinin akıllı bir şekilde yönetilmesinin sağlanması.
- Akıllı İş Çözümleri
- Belirlenen mesafe aralığı dahilinde insan varlığının veya uzaklığının tespit edilmesi; insan algılandığında ekranın otomatik olarak açılması ve kişi ortamda bulunduğu sürece cihazın açık kalmasının sağlanması.
- Belirlenen mesafe aralığı dahilinde insan varlığının veya uzaklığının tespit edilmesi; insan algılandığında ekranın otomatik olarak açılması ve kişi ortamda bulunduğu sürece cihazın açık kalmasının sağlanması.
- Akıllı Güvenlik
- Akıllı kapı kilitleri, sensörlü geçiş kontrol sistemleri, bina içi iletişim sistemleri (interkom), elektronik kapı dürbünleri vb.
- Akıllı Aydınlatma
- İnsan vücudunun algılanması ve konumunun hassas bir şekilde tespit edilmesi; kamusal alanlardaki aydınlatma sistemlerinde (sensörlü lambalar, çeşitli aydınlatma üniteleri vb.) kullanılması.
Özellikler
| Parameters | Min | Typical | Max | Unit | Notes |
| HLK-LD2410S hardware specification | |||||
| Support frequency baund | 24 | - | 24.25 | GHz | Compliant with FCC, CE, no committee Certification standards |
| Supports maximum sweep bandwidth | - | 0.25 | - | GHz | - |
| Maximum equivalent omnidirectional radiation power | - | 10 | - | dBm | - |
| Input power | 3.0 | 3.3 | 3.6 | V | - |
| Size | - | 20 × 20 | - | mm 2 | - |
| Environment temperature | -40 | - | 85 | °C | - |
| HLK-LD2410S system performance | |||||
Range detection range (Wall mounted, with a height of 1.5 m) | - | 8 | - | m | Moving Human Target Detection |
| - | 4 | - | m | Motionless Human Target Detection | |
| Average operating current | 0.04 | 0.12 | 0.6 | mA | Office Scenarios |
| Data brush cycle | 1 | 40 | 60 | s | configurable |
Pinout
